4. (★★★) 小杨做“测量小灯泡正常发光时的电阻”的实验,所用器材有电压为 3 V 的电源、正常发光时电压为 2.5 V 的小灯泡等。

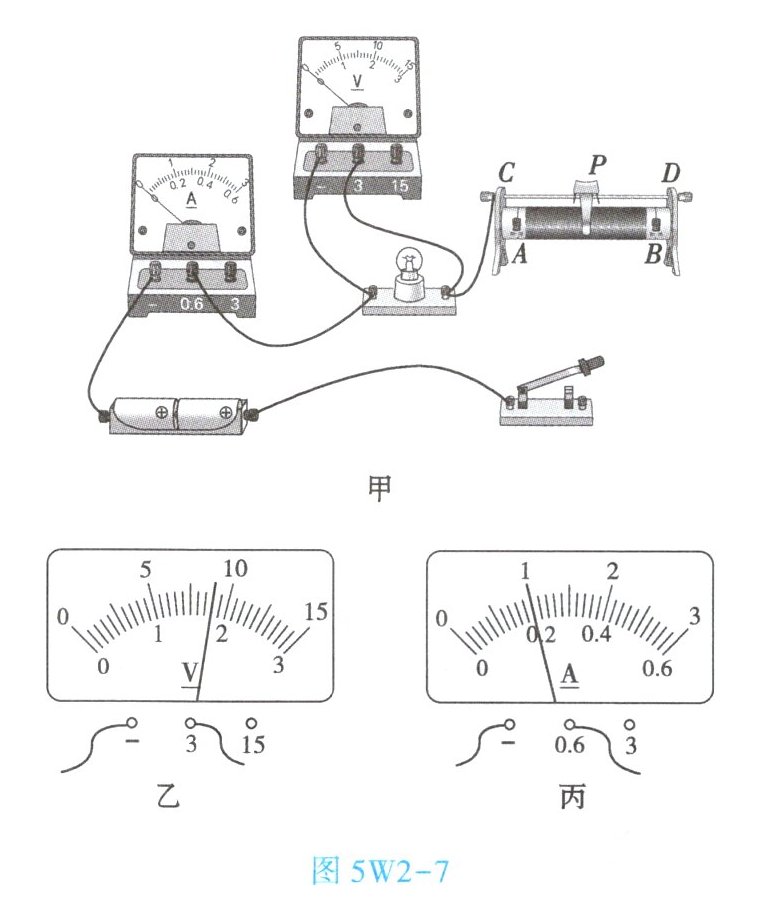

(1) 请用笔画线代替导线,将图 5W2 - 7 甲所示的实物电路连接完整。要求：滑动变阻器的滑片向右移动时,小灯泡变亮。

(2) 闭合开关,移动滑动变阻器的滑片,观察到电流表有示数,小灯泡不亮,且电压表无示数,其原因可能是小灯泡 ______ (填“短路”或“开路”)。
(3) 排除故障后进行实验,当电压表的示数如图 5W2 - 7 乙所示时,为了测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片 $ P $ 向 ______ (填“$ A $”或“$ B $”) 端移动,同时眼睛注意观察 ______ (填“电压表”“电流表”或“小灯泡”),直至小灯泡正常发光。
(4) 当小灯泡正常发光时,电流表的示数如图 5W2 - 7 丙所示,则小灯泡正常发光时的电阻为 ______ Ω。为了减小误差,小杨继续移动滑动变阻器的滑片,测量了几组电流、电压值,求小灯泡电阻的平均值。你认为他的做法合理吗？ ______,你判断的理由是 ______。
(1) （实物连接图略，描述：滑动变阻器接右下接线柱B和右上接线柱D；电压表“-”接线柱接灯泡左端，“3”接线柱接灯泡右端）
(2) 短路
(3) B；电压表
(4) 12.5；不合理；小灯泡电阻随温度变化而变化，求平均值无意义。

答案：
(1) （实物连接图略，描述：滑动变阻器接右下接线柱B和右上接线柱D；电压表“-”接线柱接灯泡左端，“3”接线柱接灯泡右端）
(2) 短路
(3) B；电压表
(4) 12.5；不合理；小灯泡电阻随温度变化而变化，求平均值无意义。
