《2025年基础训练大象出版社九年级物理全一册教科版》

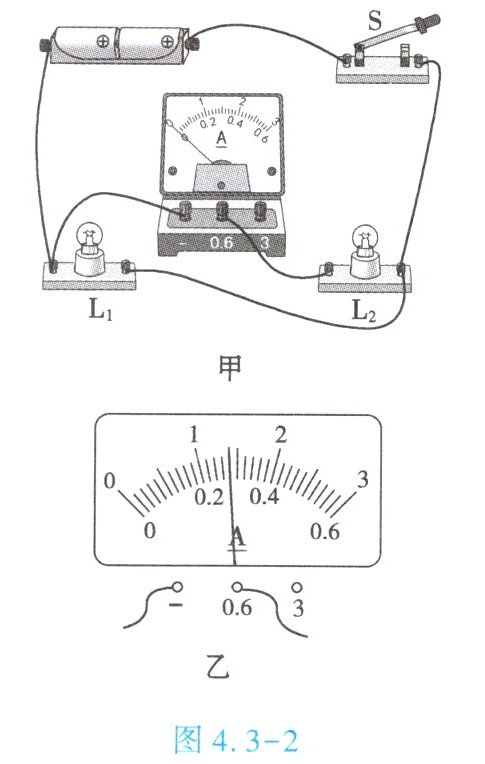

4. (★★)如图 4.3 - 2 甲所示是“探究并联电路中电流的特点”时的实验电路,应选择规格不同(填“相同”或“不同”)的灯泡进行实验,电流表测量通过L₂(填$“L_1”$或$“L_2”)$的电流；电流表的示数如图 4.3 - 2 乙所示,为0.3A。

答案： 不同；L₂；0.3

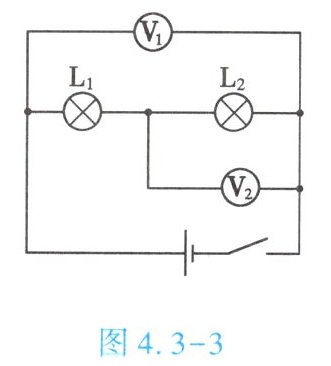

5. (★★)如图 4.3 - 3 所示,当开关闭合后,两灯都发光,此时电压表$ V_1、$$V_2 $的示数分别是 4 V 和 2.5 V,则电源电压为4V,灯$ L_1 $两端的电压为1.5V,灯$ L_2 $两端的电压为2.5V。

答案： 4，1.5，2.5

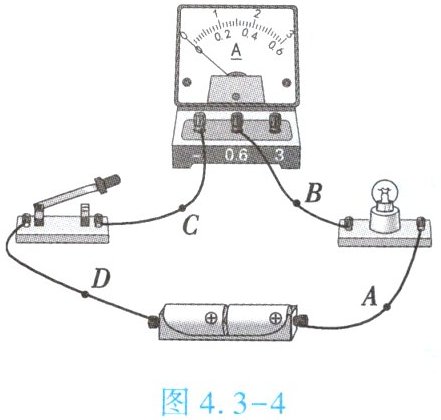

6. (★★)在做电学实验时,有时会遇到电路元件接触不良的现象,一般要利用电压表来检测故障发生的位置。小强同学连接了如图 4.3 - 4 所示的电路,开关闭合后灯泡不亮,电流表的示数为零,此时用电压表测得 A、D 间的电压不为零,A、C 间的电压为零,C、D 间的电压不为零,这说明【B】

A.电源接线柱接触不良
B.开关的触片或接线柱接触不良
C.电流表的接线柱接触不良
D.灯泡的灯丝断了或灯座接触不良

答案： B

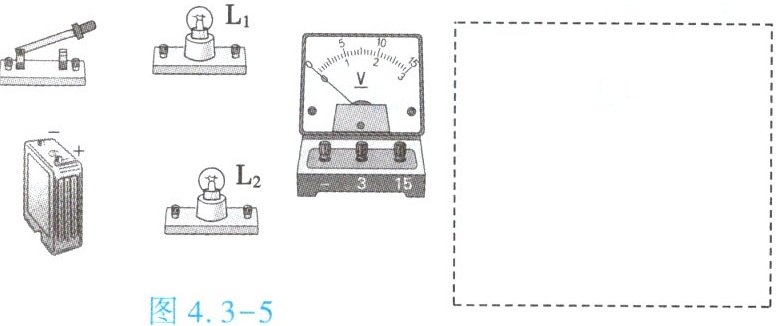

7. (★★)如图 4.3 - 5 所示,有两只灯泡$ L_1 $和$ L_2,$还有电池、开关和电压表,电源电压为 2 V。现要求灯泡$ L_1 $和$ L_2 $并联,开关控制两灯,并用电压表测量灯$ L_2 $两端的电压。请在虚线框内画出对应的电路图,并将图 4.3 - 5 中的电路元件连接起来。

答案： （电路图：电源、干路开关、L₁和L₂并联，电压表与L₂并联且标0-3V量程；实物图按上述连接方式连接，导线无交叉，接线柱连接正确）

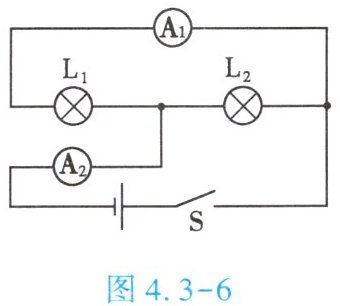

1. (★★)如图 4.3 - 6 所示的电路图中,电流表的示数分别为 0.45 A、0.25 A,则通过灯泡$ L_1 $的电流为0.2A,通过灯泡$ L_2 $的电流为0.25A。

答案： 0.2；0.25
