请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|认识家用电器|根据家用电器的特性和用途,大体可分为电热类、电动类、照明类、信息类等。|
|家用电器与电源的连接|①使用有金属外壳或大功率的电器时,连接它的导线有三根：
a. 相线,符号为L,俗称火线。
b. 中性线,符号为N,俗称零线。
c. 保护地线,符号为PE,俗称地线。
②一般有金属外壳的电器和大功率的电器用三孔插座和三脚插头。|
|低压测电器|低压测电器俗称电笔,用于检查低压导体或电气设备的金属外壳是否带电。使用时,手要接触笔尾后端的金属部分,如果氖管发光,说明被测物体与相线相连。|

答案： 电热类、电动类；
L、火线、中性线、零线、保护地线、PE；三孔、三脚；电笔；金属部分；相线

1. (★★)一台家用彩色电视机正常工作时的电功率最接近于【C】
A.1 W
B.10 W
C.100 W
D.1 000 W

答案： C

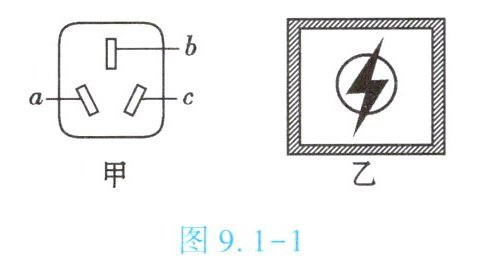

2. (★★)如图9.1 - 1甲所示是三孔插座。图中b孔接地线,c孔接相线,a孔接中性线。如图9.1 - 1乙所示是高压危险的警示标识。
]

答案： 三孔；b；c；a；高压危险

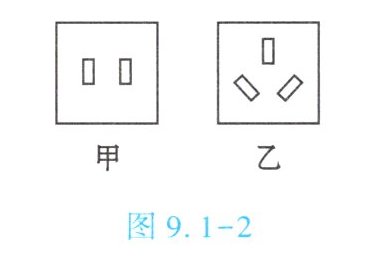

3. (★★)电冰箱工作时,应当使用图9.1 - 2中的乙(填“甲”或“乙”)插座,这是为了使电冰箱的外壳接地,保证安全工作。下表是某电冰箱的部分参数,它正常工作时,两端电压是220V；若压缩机连续正常工作1 h,将消耗电能0.2kW·h。

|额定电压|220 V|
|频率|50 Hz|
|额定功率|200 W|
|容积|180 L|

答案： 乙；接地；220；0.2

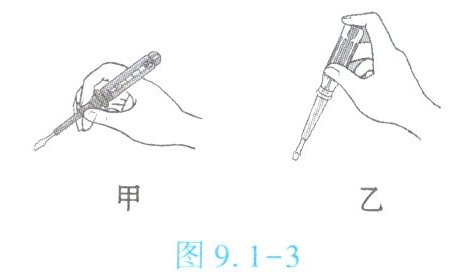

4. (★★)如图9.1 - 3所示,试电笔的持笔方式正确的是乙(填“甲”或“乙”),手不可接触试电笔前端的______金属探头。
]

答案： 乙；金属探头
