3. (★★)在用伏安法测电阻的实验中,滑动变阻器不能起到的作用是【D】
A.改变待测电阻两端的电压
B.改变电路中的电流
C.保护电路
D.改变待测电阻的阻值

答案： D

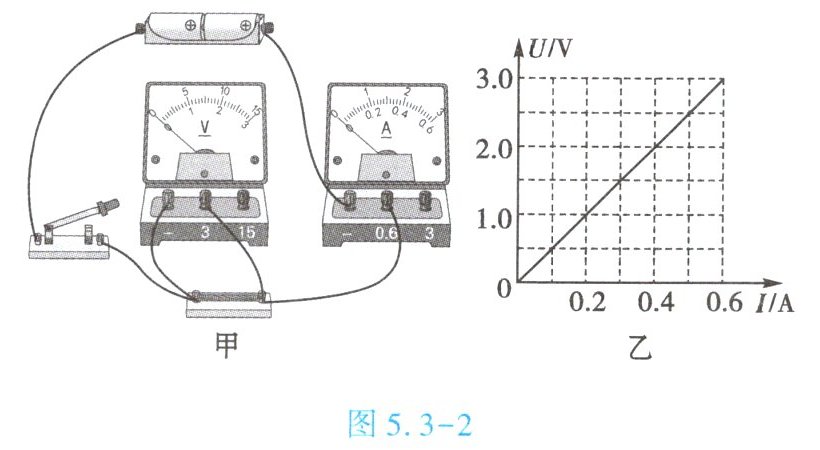

4. (★★)小明设计并连接了如图 5.3 - 2 甲所示的测量电阻的电路,所使用的电源为两节新干电池。请指出他在电路设计或连接上存在的一个问题：电压表并联在了电源两端。经改正后,用测得的数据绘制出的图像如图 5.3 - 2 乙所示,该待测电阻的阻值为5$\Omega$。

答案： 电压表并联在了电源两端；5

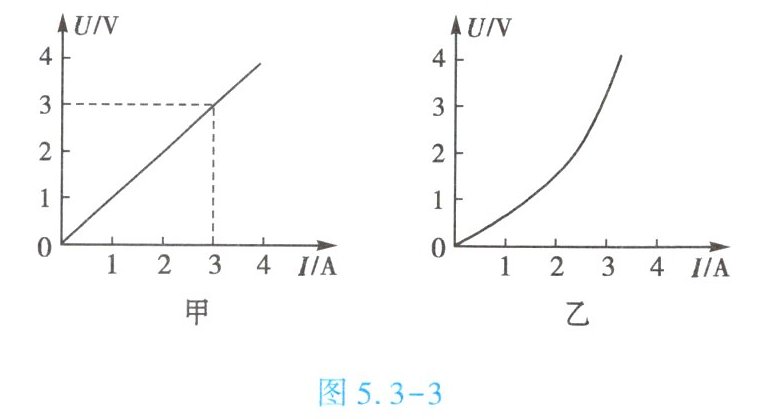

5. (★★)(双选)在用伏安法测电阻的实验中,有两位同学分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别绘制出它们的$U - I$图像,如图 5.3 - 3 甲、乙所示。对于图像的分析,下列说法错误的是【AD】


A.由图甲可知,定值电阻的阻值为$1\Omega$
B.由图甲可知,电阻是导体自身的性质,它不随导体两端的电压和通过导体的电流的改变而改变
C.由图乙可知,小灯泡的电阻与小灯泡两端的电压有关
D.为了减小误差,应该用多次测量取平均值的方法测定小灯泡的电阻

答案： AD

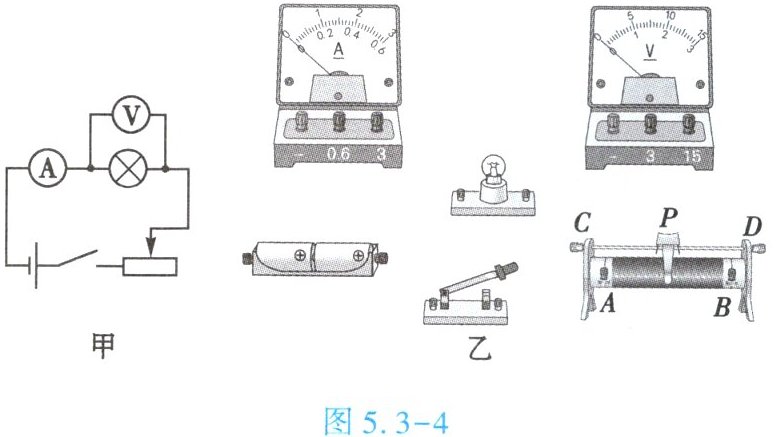

6. (★★)某同学在“测量小灯泡的电阻”实验中,设计了如图 5.3 - 4 甲所示的电路图。小灯泡上标有“$2.5V$ $0.3A$”字样,电源电压为$3V$。
(1) 根据电路图,在图 5.3 - 4 乙中用笔画线代替导线连接实物电路。

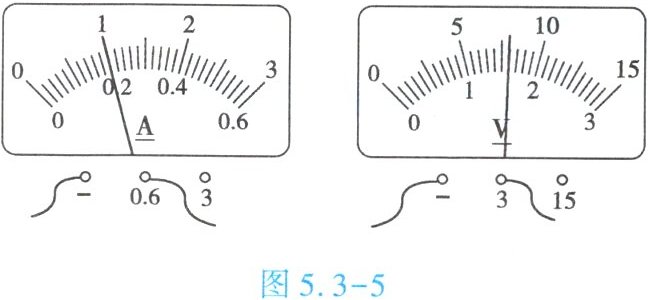

(2) 某次测量,电流表与电压表的示数如图 5.3 - 5 所示,计算此时小灯泡灯丝的阻值为______$\Omega$。

(1) 从电源正极出发，依次连接开关、滑动变阻器（接A和C接线柱）、小灯泡、电流表（0.6A量程，正接线柱进负接线柱出），最后回到电源负极；电压表（3V量程）并联在小灯泡两端，正接线柱接小灯泡靠近滑动变阻器一端，负接线柱接小灯泡靠近电流表一端。
(2) 7.5

答案：
(1) 实物电路连接如下：从电源正极出发，依次连接开关、滑动变阻器（接A和C接线柱）、小灯泡、电流表（0.6A量程，正接线柱进负接线柱出），最后回到电源负极；电压表（3V量程）并联在小灯泡两端，正接线柱接小灯泡靠近滑动变阻器一端，负接线柱接小灯泡靠近电流表一端。（此处因无法画图，实际需按上述描述用笔画线连接）
(2) 电流表量程0-0.6A，分度值0.02A，示数为0.2A；电压表量程0-3V，分度值0.1V，示数为1.5V。根据欧姆定律$R=\frac{U}{I}=\frac{1.5V}{0.2A}=7.5\Omega$。
(2) 7.5

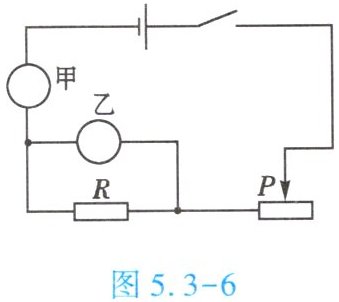

1. (★★)如图 5.3 - 6 所示是某同学用伏安法测电阻的实验原理图,图中甲表应是电流表,乙表应是电压表。开关闭合后,当滑动变阻器的滑片向左移动时,甲表的示数将变大,乙表的示数将变大。

答案： 电流；电压；变大；变大
