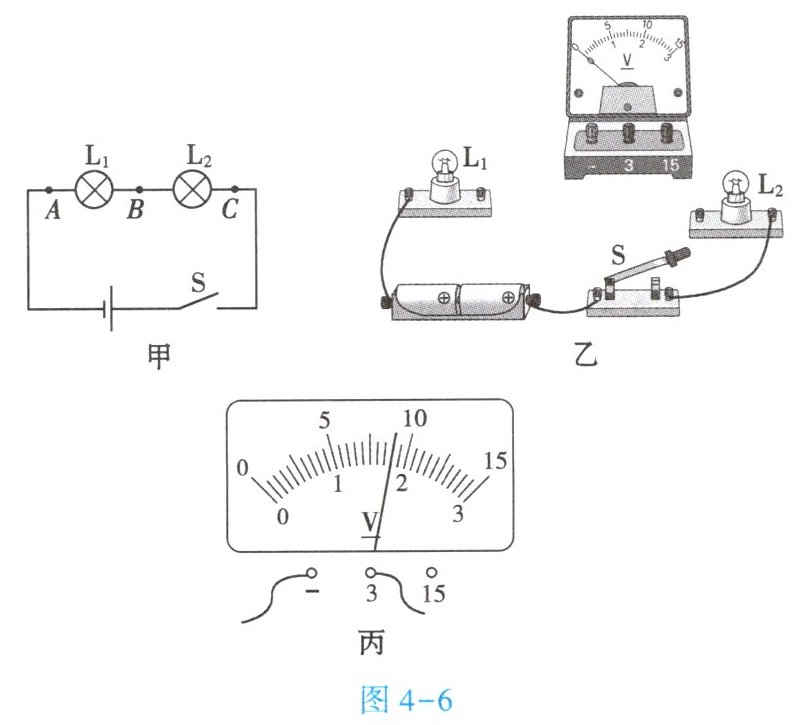

6. (★★)某实验小组用如图4 - 6甲所示的电路探究串联电路的电压关系。

(1) 请按照图4 - 6甲所示的电路图用笔画线代替导线连接图4 - 6乙中的实物电路。要求：电压表测量灯泡$L_1$两端的电压。
（实物连接图：从电源正极出发，经开关S、灯泡L1、灯泡L2回到电源负极；电压表并联在L1两端，电压表“-”接线柱接L1左端，“3”接线柱接L1右端）
(2) 实验中应选择规格_________(填“相同”或“不同”)的小灯泡。不同
(3) 正确连接电路后,闭合开关S,电压表的示数如图4 - 6丙所示,此时灯泡$L_1$两端的电压为_________V。1.8

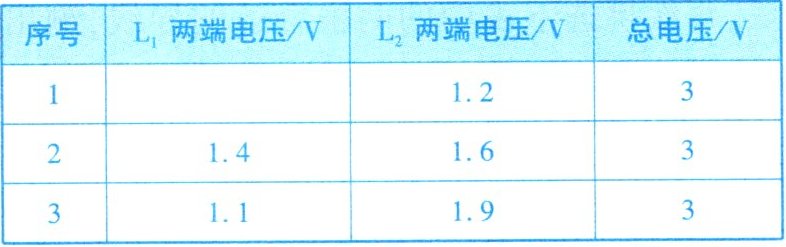

(4) 小组完成了三次实验,数据如下表所示。分析实验数据,得出了串联电路的电压特点：串联电路两端的电压等于_________。各用电器两端电压之和
| 序号 |$ L_1$两端电压 / V |$ L_2$两端电压 / V | 总电压 / V |
| :---: | :---: | :---: | :---: |
| 1 | 1.8 | 1.2 | 3 |
| 2 | 1.4 | 1.6 | 3 |
| 3 | 1.1 | 1.9 | 3 |

(5) 另一小组在测出灯泡$L_1$两端的电压后,认为只需将与A点相连的导线改接到C点即可测出灯泡$L_2$两端的电压,这种办法是_________(填“正确”或“错误”)的。错误

答案：
(1) （实物连接图：从电源正极出发，经开关S、灯泡L1、灯泡L2回到电源负极；电压表并联在L1两端，电压表“-”接线柱接L1左端，“3”接线柱接L1右端）
(2) 不同
(3) 1.8
(4) 各用电器两端电压之和
(5) 错误

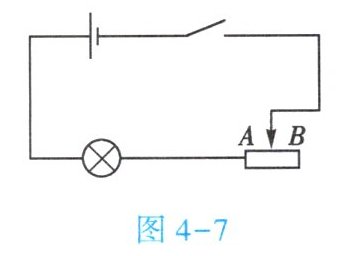

7. (★★)滑动变阻器是通过改变连入电路中的电阻丝的长度来改变电路中的电阻大小的。某调光台灯的简化电路图如图4 - 7所示,电源电压恒定,闭合开关,为使台灯变亮,滑片应向A(填“A”或“B”)端移动。

答案： 长度；A

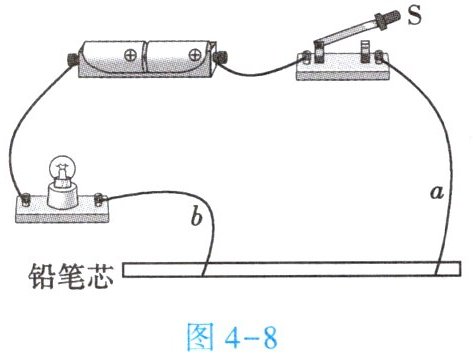

8. (★★)如图4 - 8所示,导线a的一端固定连接在铅笔芯上,闭合开关,当导线b的一端在铅笔芯上左右移动时,小灯泡亮暗会发生变化。这个实验说明铅笔芯是导体(填“导体”或“绝缘体”),还能说明导体的电阻与长度有关。受此启发,人们制造了一种可以改变电阻的元件,叫作滑动变阻器。

答案： 导体；长度；滑动变阻器

9. (★★)在做“探究影响电阻大小的因素”的实验时,为了便于研究,采取控制变量法,每次挑选下表中的两根合适的导线,测出通过它们的电流,然后比较其大小,最后得出结论。
(1) 为了探究导体的电阻与导体材料的关系,应选用的两根导线是a、c(填导线代号)。
(2) 为了探究导体的电阻与导体长度的关系,应选用的两根导线是b、c(填导线代号)。
(3) 为了探究导体的电阻与导体横截面积的关系,应选用的两根导线是a和d,选择这两根导线的原因是：材料和长度相同，横截面积不同。
| 导线代号 | a | b | c | d |
| :---: | :---: | :---: | :---: | :---: |
| 长度 / m | 1.0 | 1.5 | 1.0 | 1.0 |
| 横截面积$ / mm^2 $| 1.2 | 1.2 | 1.2 | 0.8 |
| 材料 | 锰铜 | 镍铬 | 镍铬 | 锰铜 |

答案：
(1)a、c；
(2)b、c；
(3)材料和长度相同，横截面积不同
