3. (★★)科学家的每次重大发现,都有力地推动了人类文明的进程。丹麦物理学家奥斯特首先发现了电流周围存在着磁场,第一个揭示了电和磁之间的联系。小郭同学自制了一个用开关来控制电磁铁南、北极的巧妙装置,如图7-2所示。当开关S接a(填“a”或“b”)时,电磁铁的A端是N极。

答案： 奥斯特；a

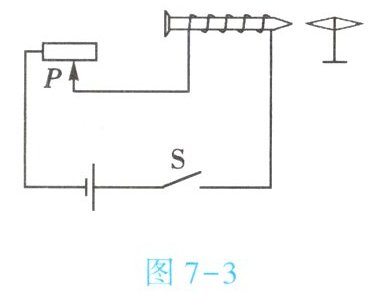

4. (★★)小华同学用导线绕在铁钉上,接入如图7-3所示的电路中,制成了一个电磁铁。闭合开关S,小磁针静止时左端应为N极。当滑动变阻器的滑片P向左移动时,它的磁性将增强(填“增强”或“减弱”)。

答案： 电磁铁；N；增强

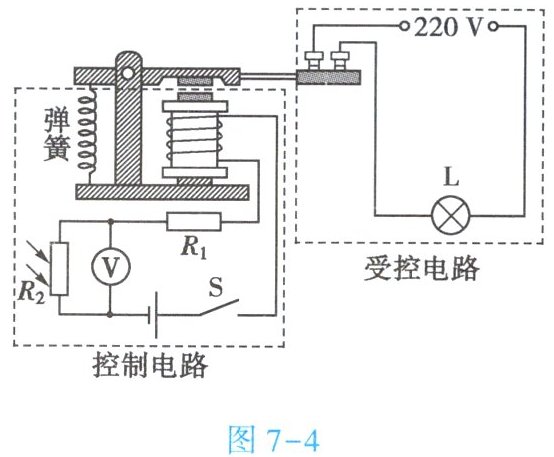

5. (★★★)(双选)如图7-4所示是一款智能照明灯的电路,灯L天暗时自动发光,天亮时自动熄灭。控制电路中,电源电压恒定$,R_1$为定值电阻$,R_2$为光敏电阻,其阻值随光照强度而变化。下列说法正确的是【AC】

A.电磁继电器利用电流的磁效应工作

$B.R_2$的阻值随光照强度的增大而增大
C.当光照强度增大时,电压表的示数减小
D.若将$R_1$换成阻值稍小的电阻,可延长灯L的发光时间

答案： 1. 首先分析选项A：
电磁继电器是利用电流的磁效应工作的，当控制电路中有电流通过时，电磁铁产生磁性，吸引衔铁，从而控制受控电路的通断，所以选项A正确。
2. 接着分析选项B：
灯$L$天亮时自动熄灭，说明天亮时，控制电路中电流增大，电磁铁磁性增强，吸引衔铁，使受控电路断开。根据$I = \frac{U}{R}$（$U$为控制电路电源电压恒定），电流增大，总电阻减小，因为$R_1$为定值电阻，所以$R_2$的阻值随光照强度的增大而减小，选项B错误。
3. 然后分析选项C：
由串联电路分压原理$U = IR$，$U = U_1+U_2$，$I=\frac{U}{R_1 + R_2}$，当光照强度增大时，$R_2$阻值减小，电路总电阻$R = R_1+R_2$减小，根据$I=\frac{U}{R}$（$U$不变），电路电流$I$增大，$R_1$两端电压$U_1 = IR_1$增大，又因为$U = U_1+U_2$（$U$不变），所以$R_2$两端电压（电压表示数）$U_2=U - U_1$减小，选项C正确。
4. 最后分析选项D：
若将$R_1$换成阻值稍小的电阻，根据$I=\frac{U}{R_1 + R_2}$，在$R_2$阻值相同（即相同光照强度）时，电路电流增大，电磁铁提前达到吸引衔铁的磁性，灯$L$提前熄灭，缩短了灯$L$的发光时间，选项D错误。
综上，答案是AC。

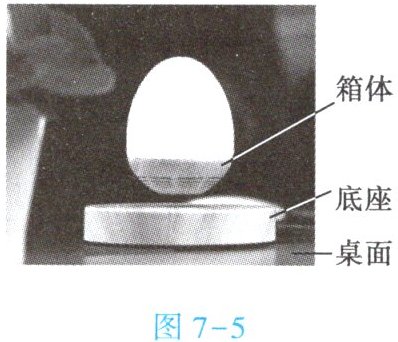

1. (★★)如图7-5所示是磁悬浮无线蓝牙音箱,该产品底座里有一个电磁铁,可使箱体悬在空中,这是根据同名磁极相互排斥的原理实现的。该产品处于图示状态时,若重力突然消失,则此瞬间底座对水平桌面有(填“有”或“没有”)压力。

答案： 排斥；有

2. (★★)我国宋代的学术著作《梦溪笔谈》中有如下一段叙述：“方家(指精通某种学问的行家)以磁石磨针锋,则能指南,然常微偏东,不令南也(不是正南方向)。”以上叙述的现象证明地球是一个大磁体,并且以事实说明了地球的地理南、北极与地磁南、北极不重合。

答案： 大磁体，不重合
