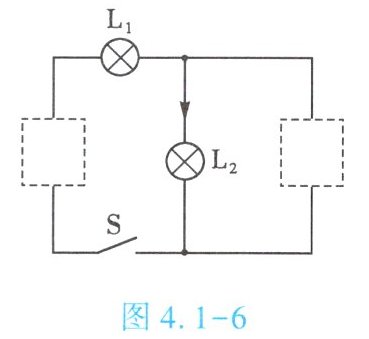

6. (★★★)如图 4.1 - 6 所示,根据电路图中所标出的电流方向,在图中的两个虚线框内分别填上一个电源或一个电流表的符号。要求：①使电路中实际的电流方向和图中所标出的电流方向一致；②符合电流表的使用要求。
]

答案： 左侧虚线框填电流表的符号“Ⓐ”，右侧虚线框填电源的符号“+ -”（正极在上，负极在下）。

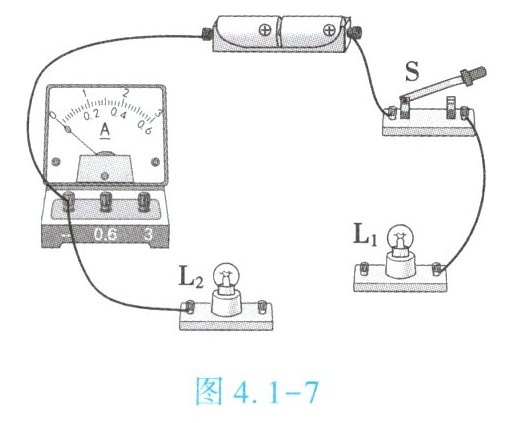

7. (★★)如图 4.1 - 7 所示是未完成连接的实物电路,请用笔画线代替导线完成该电路的连接。要求：两灯并联,开关 S 在干路上,电流表只测量通过灯泡$ L_1 $的电流(电流大约为 0.3 A),导线不能交叉。
]

答案： 1. 从电源正极引出导线，连接到开关的一个接线柱。
2. 从开关的另一个接线柱引出导线，连接到电流表的“3”接线柱（因为电流大约为0.3A，使用0~0.6A量程更合适，这里连接“3”接线柱对应0.6A量程的连接方式，实际也可连接“0.6”接线柱）。
3. 从电流表的“-”接线柱引出导线，连接到灯泡$L_1$的一个接线柱。
4. 从灯泡$L_1$的另一个接线柱引出导线，连接到电源负极。
5. 从开关与电流表连接的导线上任一点引出导线，连接到灯泡$L_2$的一个接线柱。
6. 从灯泡$L_2$的另一个接线柱引出导线，连接到电源负极（与$L_1$连接到负极的导线是同一节点）。
这样就完成了两灯并联，开关S在干路上，电流表只测量通过灯泡$L_1$的电流的电路连接，且导线不交叉。

柔性生物电子器件
近年来,科学家开发出了一种新型柔性生物电子器件,利用离子电流代替传统电子电流传递信号。该技术模仿人体神经系统的离子传导机制,将含有电解质的水凝胶作为导电介质,结合超薄柔性基底,制成可贴合皮肤或植入体内的传感器,像创可贴一样贴在皮肤上,能监测心跳、脑波等信号。它的秘密在于：普通电线靠电子导电,而这种贴片模仿人体,用液体里的带电粒子(如盐水中的钠离子、氯离子)传递信号,就像我们的神经传递感觉一样！
请根据上述材料,回答下列问题。
(1)普通金属导线导电靠的是电子的定向移动,而新型柔性生物电子器件导电靠的是带电粒子的定向移动。
(2)为什么用金属片做监测贴片容易脱落,而水凝胶材料更合适？
金属片硬度大、柔韧性差，与皮肤贴合性不好；水凝胶具有柔性和良好的贴合性，能适应皮肤表面的形状变化。
(3)若水凝胶贴片被撕成两半,修复后仍能导电。如果用铁丝弯折多次后断开,此时电路处于什么状态？
断路

答案：
(1)电子；带电粒子
(2)金属片硬度大、柔韧性差，与皮肤贴合性不好；水凝胶具有柔性和良好的贴合性，能适应皮肤表面的形状变化。
(3)断路
