《2025年基础训练大象出版社九年级物理全一册教科版》

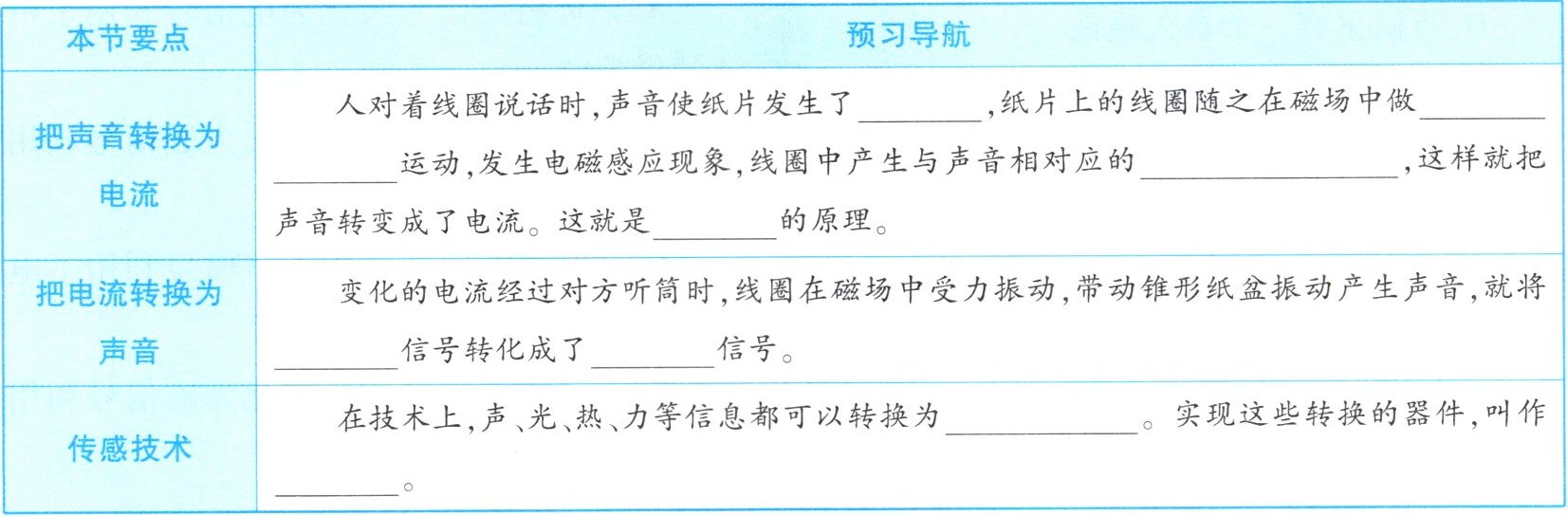

请同学们预习本节课教材内容,完成下表。

|本节要点|预习导航|
|把声音转换为电流|人对着线圈说话时,声音使纸片发生了振动,纸片上的线圈随之在磁场中做切割磁感线运动,发生电磁感应现象,线圈中产生与声音相对应的感应电流,这样就把声音转变成了电流。这就是话筒的原理。|
|把电流转换为声音|变化的电流经过对方听筒时,线圈在磁场中受力振动,带动锥形纸盆振动产生声音,就将电信号转化成了声信号。|
|传感技术|在技术上,声、光、热、力等信息都可以转换为电信号。实现这些转换的器件,叫作传感器。|

答案： 振动；切割磁感线；感应电流；话筒；电；声；电信号；传感器

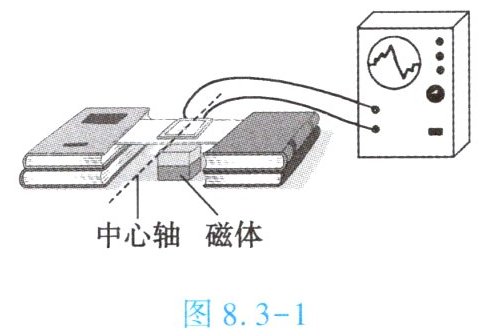

1. (★★)如图 8.3 - 1 所示的装置中,纸片上粘着一个线圈,线圈的两端用导线引出,接在能测微小电流的示波器上,线圈放在磁体的磁极附近。当你对着线圈大声说话时,示波器上有波形出现(即产生电流)。下列说法不正确的是【D】

A.产生的电流是感应电流
B.此装置能把声音信号转变成电信号
C.若线圈绕中心轴转动,示波器一定有波
D.若线圈绕中心轴转动,示波器一定无波形出现

答案： 【解析】：
A. 题目描述的现象是线圈在磁场中运动时产生电流，符合电磁感应原理，故产生的电流是感应电流，选项A正确。
B. 该装置通过声音引起线圈在磁场中的振动，从而产生电流，能把声音信号转变成电信号，选项B正确。
C. 若线圈绕中心轴转动，线圈切割磁感线，会产生感应电流，示波器上会有波形出现，选项C正确。
D. 选项D与C相矛盾，线圈绕中心轴转动时，示波器上应有波形出现，故选项D错误。
【答案】：D

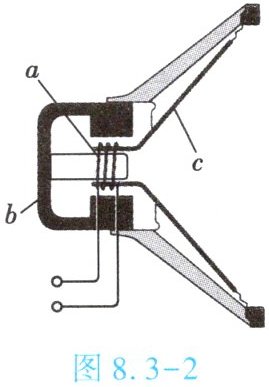

2. (★★)如图 8.3 - 2 所示是扬声器的结构示意图,其中 $ a $ 是线圈,$ b $ 是永久磁体,$ c $ 是锥形纸盆。
]

答案： 线圈；永久磁体；锥形纸盆

3. (★★)固定电话是人们常用的通信工具,下列说法不正确的是【A】
A.固定电话的听筒把机械能转化为电能
B.固定电话是靠变化的电流传递信息的
C.固定电话的话筒是声音传感器
D.固定电话的听筒可以把电信号转化为声信号

答案： A
