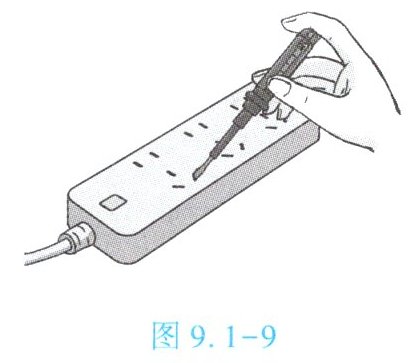

9. (★★)如图9.1 - 9所示,在老师的指导下,小军用试电笔试触某插座的插孔,用指尖抵住笔尾金属体,试电笔的氖管发光,此时有(填“有”或“没有”)电流通过小军的身体。
]

答案： 有

小龙在使用家中的插线板时发现：插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压；而在开关闭合时指示灯发光,插孔可以提供工作电压；如果指示灯损坏,开关闭合时插孔也能提供工作电压。
(1)根据上述现象可以判断,插线板正常使用时,指示灯和插孔是并联(填“串联”或“并联”)的。

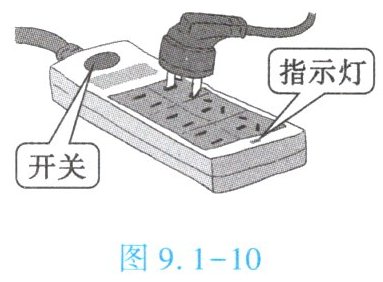

(2)如图9.1 - 10所示,小龙发现爸爸在使用插线板时,未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比,插脚连接处发热更多,存在安全隐患。请根据所学的电学知识,说明小龙判断的依据。
]

插头未完全插入时，插脚连接处接触面积变小，接触电阻R增大。家庭电路电压U一定，用电器功率P不变，由I=P/U可知通过的电流I不变。根据Q=I²Rt，在电流I和时间t相同的情况下，电阻R越大，产生的热量Q越多，故插脚连接处发热更多。

答案：
(1)并联
(2)插头未完全插入时，插脚连接处接触面积变小，接触电阻R增大。家庭电路电压U一定，用电器功率P不变，由I=P/U可知通过的电流I不变。根据Q=I²Rt，在电流I和时间t相同的情况下，电阻R越大，产生的热量Q越多，故插脚连接处发热更多。
