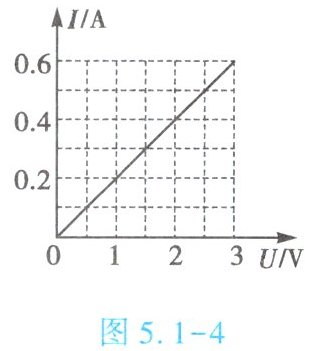

4. (★★★)(双选)某导体中的电流与它两端电压的关系如图5.1 - 4所示,下列分析正确的是【BD】

A.当导体两端的电压增大时,通过导体的电流减小
B.应当测出三组以上数据才能画出I - U图像
C.当导体两端的电压为0V时,导体的电阻为0Ω
D.当导体两端的电压为2V时,通过导体的电流为0.4A

答案： BD

5. (★★★)小红在“探究电流与电压的关系”实验中,使用的实验器材有两节新干电池、滑动变阻器(满足实验要求)、电流表、电压表、开关、导线和定值电阻。实验过程如下：

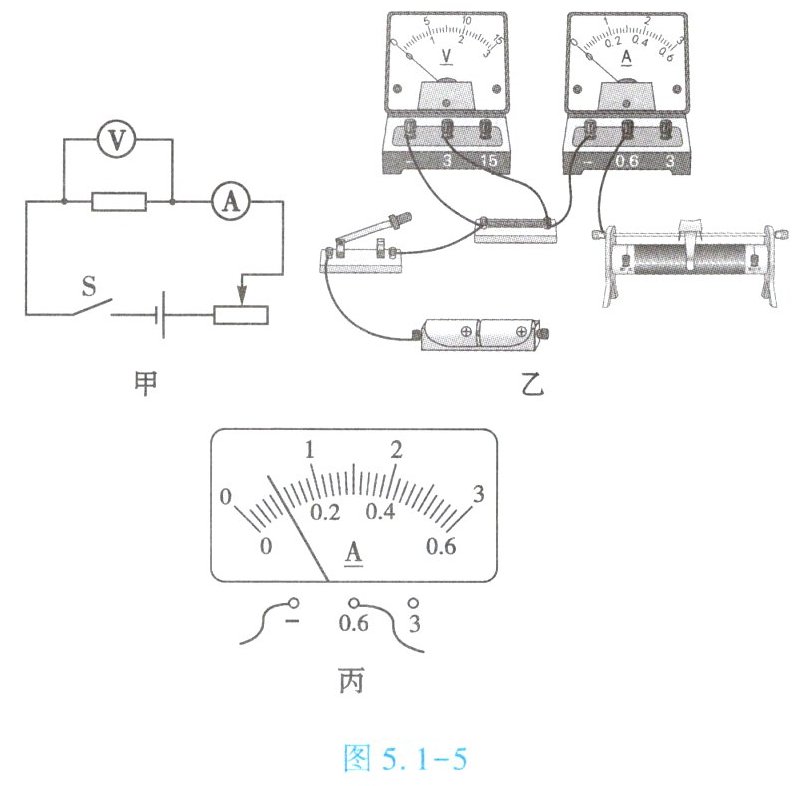

(1)根据小红设计的电路图(如图5.1 - 5甲所示),将图5.1 - 5乙所示的实物电路连接完整。
如图所示（图乙中电压表负接线柱连接定值电阻左接线柱，电流表“0.6”接线柱连接定值电阻右接线柱）
(2)小红把定值电阻接入电路,将滑动变阻器的滑片调至最右(填“左”或“右”)端。闭合开关,移动滑片发现电压表的示数无变化,电流表的示数有变化,其原因可能是定值电阻短路。
(3)排除故障后,闭合开关,调节滑片,当电压表的示数为0.5V时,电流表的示数如图5.1 - 5丙所示,电流表的示数为0.1A。继续实验,将实验数据记录在下表中,分析数据可得出结论：在电阻一定时,通过导体的电流与导体两端的电压成正比。
|电压U/V|0.5|1.0|1.5|2.0|2.5|3.0|
|电流I/A| |0.2|0.3|0.4|0.5|0.6|

答案：
(1) 如图所示（图乙中电压表负接线柱连接定值电阻左接线柱，电流表“0.6”接线柱连接定值电阻右接线柱）
(2) 右；短路
(3) 0.1；通过导体的电流与导体两端的电压成正比

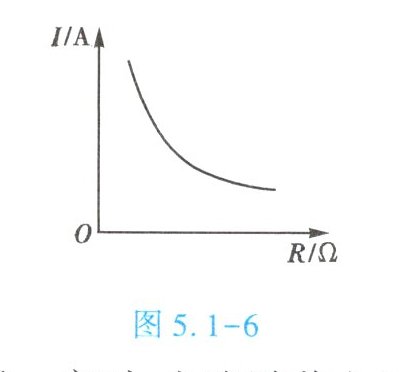

6. (★★★)某同学在“探究电流与电压、电阻的关系”时,根据收集到的数据画出了如图5.1 - 6所示的图像。下列结论与图像相符的是【C】

A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小

答案： C

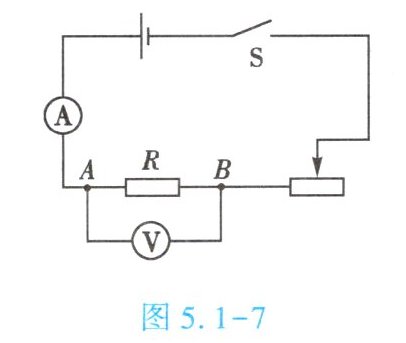

7. (★★)如图5.1 - 7所示是小华探究电流与电阻关系的实验电路图,A、B间可以换接多个不同阻值的电阻。在每次换接电阻后,他应调节滑动变阻器的滑片,控制A、B间电压不变。换接电阻进行多次实验,是为了得出普遍规律，避免实验结论的偶然性。多次实验得到的实验数据如下表,整理表中数据可得出结论：导体两端的电压一定时,通过导体的电流与导体的电阻成反比。请写出得出结论的依据：计算每次实验中电阻与电流的乘积：第1次：25×0.08=2V 第2次：20×0.10=2V 第3次：10×0.20=2V 第4次：5×0.40=2V 电阻与电流的乘积恒定，说明导体两端的电压一定时，通过导体的电流与导体的电阻成反比。。

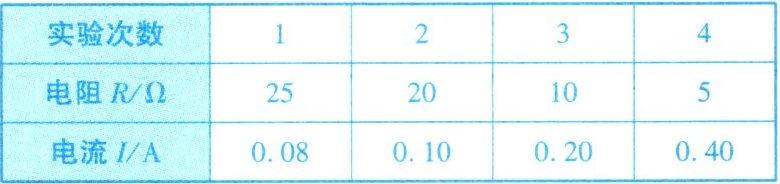

|实验次数|1|2|3|4|
|电阻R/Ω|25|20|10|5|
|电流I/A|0.08|0.10|0.20|0.40|

答案： 1. 电压
2. 得出普遍规律，避免实验结论的偶然性
3. 计算每次实验中电阻与电流的乘积：
第1次：$25 × 0.08 = 2V$
第2次：$20 × 0.10 = 2V$
第3次：$10 × 0.20 = 2V$
第4次：$5 × 0.40 = 2V$
电阻与电流的乘积恒定，说明导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
