《2025年基础训练大象出版社九年级物理全一册教科版》

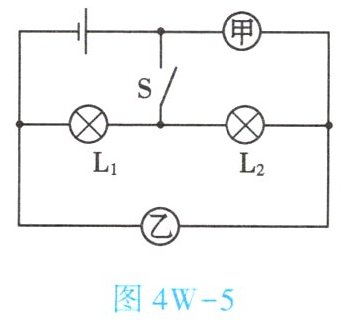

5. (★★★)如图4W-5所示的电路图中,当开关S闭合后,若灯泡$L_1、$$L_2$并联且能正常发光,则甲表是电压(填“电流”或“电压”)表,乙表测的是灯泡$L_1$的电流(填“电流”或“电压”)。

答案： 电压；$L_1$；电流

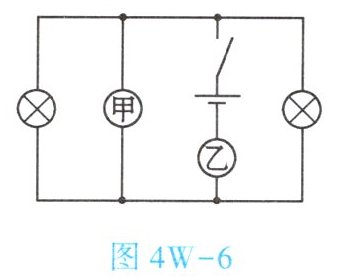

6. (★★)如图4W-6所示,闭合开关后两灯均能发光,则【B】

A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表

答案： B

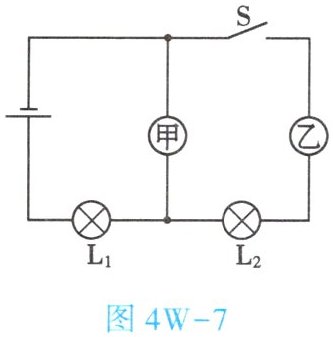

7. (★★)如图4W-7所示,闭合开关S后,若两灯均能发光,则【B】

A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表

答案： B

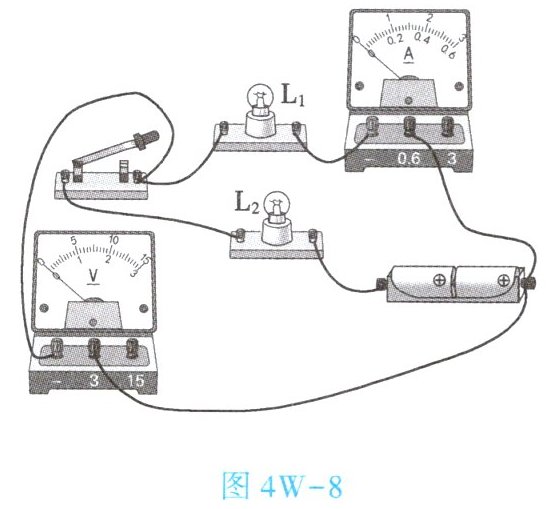

8. (★★)小明同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成如图4W-8所示的电路。闭合开关进行实验,下列判断正确的是【A】

A.若灯泡$L_1$开路,则电流表无示数,电压表有示数
B.电源电压为1.5V
C.若灯泡$L_2$开路,则电流表有示数,电压表无示数
D.灯泡$L_1$和$L_2$是并联的

答案： A

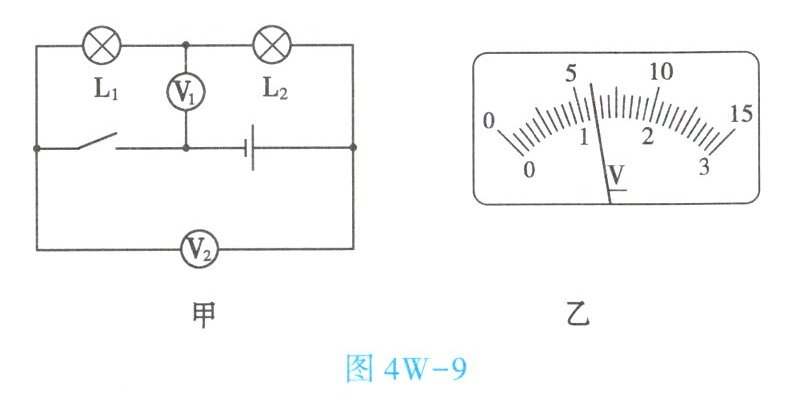

9. (★★★)如图4W-9甲所示,当闭合开关后,两个电压表指针偏转均如图4W-9乙所示,则灯泡$L_1$和$L_2$两端的电压分别为【B】

A.1.2V、4.8V
B.4.8V、1.2V
C.1.2V、6V
D.6V、1.2V

答案： B
