13. (★★)小亮在做“测量小灯泡的电阻”实验中,所用小灯泡上标有“2.5V”字样。

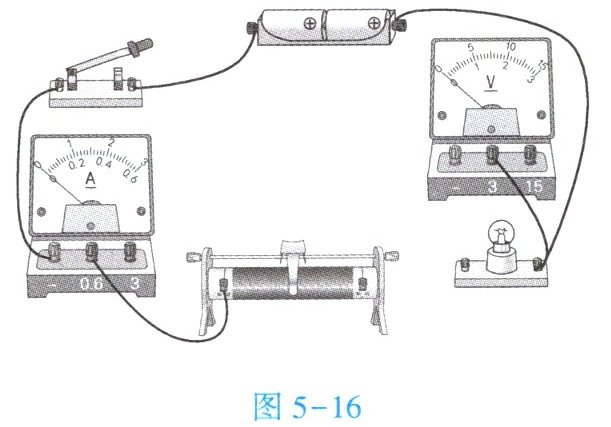

(1) 如图5-16所示是小亮未连接好的电路,请用笔画线代替导线,将实物电路补充完整。

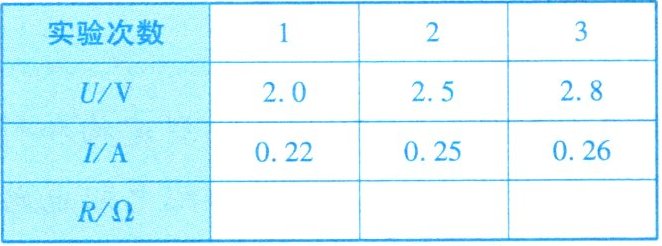

(2) 电路连好后,小亮分别测出了小灯泡的几组电压和电流值,记录在下表中。
|实验次数|1|2|3|
|$U/V$|2.0|2.5|2.8|
|$I/A$|0.22|0.25|0.26|
|$R/Ω$| | | |

①小灯泡正常发光时的电阻为
②小亮从数据中发现,小灯泡的电阻是变化的,影响其变化的主要因素是
(1) 如图5-16所示是小亮未连接好的电路,请用笔画线代替导线,将实物电路补充完整。
(2) 电路连好后,小亮分别测出了小灯泡的几组电压和电流值,记录在下表中。
|实验次数|1|2|3|
|$U/V$|2.0|2.5|2.8|
|$I/A$|0.22|0.25|0.26|
|$R/Ω$| | | |
①小灯泡正常发光时的电阻为
10
Ω。②小亮从数据中发现,小灯泡的电阻是变化的,影响其变化的主要因素是
温度
。
答案:
(1) 实物电路连接如下(图略):将滑动变阻器的上方接线柱与电流表的“0.6A”接线柱相连,电压表的“3V”接线柱与小灯泡的右接线柱相连。
(2)
① $R = \frac{U}{I} = \frac{2.5}{0.25} = 10 \ \Omega$
② 温度
(1) 实物电路连接如下(图略):将滑动变阻器的上方接线柱与电流表的“0.6A”接线柱相连,电压表的“3V”接线柱与小灯泡的右接线柱相连。
(2)
① $R = \frac{U}{I} = \frac{2.5}{0.25} = 10 \ \Omega$
② 温度
14. (★★★)在做“伏安法”测量定值电阻的实验中,小明同学设计了如图5-17甲所示的电路。
(1) 该实验的原理是
(2) 连接电路时,应将开关
(3) 调节滑动变阻器,根据测量的几组数据绘制出如图5-17乙所示的图像,则该定值电阻的阻值$R_0=$
(4) 完成上述实验后,小明还想测量一段电炉丝的电阻$R_x$,可是在连接电路时,发现电流表和滑动变阻器都已损坏。于是,小明就利用刚才已测得的定值电阻$R_0$,重新设计并连接了如图5-18所示的电路图,电源电压未知且恒定不变。请把下列实验步骤补充完整:
①只闭合开关$S_1$,
②
③电阻丝的电阻表达式为$R_x=$
(1) 该实验的原理是
$R = \frac{U}{I}$
。(2) 连接电路时,应将开关
断开
;闭合开关前,滑动变阻器的滑片应移到最右
(填“左”或“右”)端。连接完电路后,闭合开关,无论怎样移动滑片,电流表的指针均无偏转,电压表的指针有明显的偏转,这可能是由$R_0$
开路造成的。(3) 调节滑动变阻器,根据测量的几组数据绘制出如图5-17乙所示的图像,则该定值电阻的阻值$R_0=$
3
Ω。(4) 完成上述实验后,小明还想测量一段电炉丝的电阻$R_x$,可是在连接电路时,发现电流表和滑动变阻器都已损坏。于是,小明就利用刚才已测得的定值电阻$R_0$,重新设计并连接了如图5-18所示的电路图,电源电压未知且恒定不变。请把下列实验步骤补充完整:
①只闭合开关$S_1$,
读出电压表的示数$U_1$
;②
再闭合开关$S_2$,读出电压表的示数$U_2$
;③电阻丝的电阻表达式为$R_x=$
$\frac{U_1R_0}{U_2 - U_1}$
。
答案:
(1) $R = \frac{U}{I}$
(2) 断开;右;$R_0$
(3) 3
(4) ① 读出电压表的示数$U_1$;
② 再闭合开关$S_2$,读出电压表的示数$U_2$;
③ $\frac{U_1R_0}{U_2 - U_1}$
(1) $R = \frac{U}{I}$
(2) 断开;右;$R_0$
(3) 3
(4) ① 读出电压表的示数$U_1$;
② 再闭合开关$S_2$,读出电压表的示数$U_2$;
③ $\frac{U_1R_0}{U_2 - U_1}$
