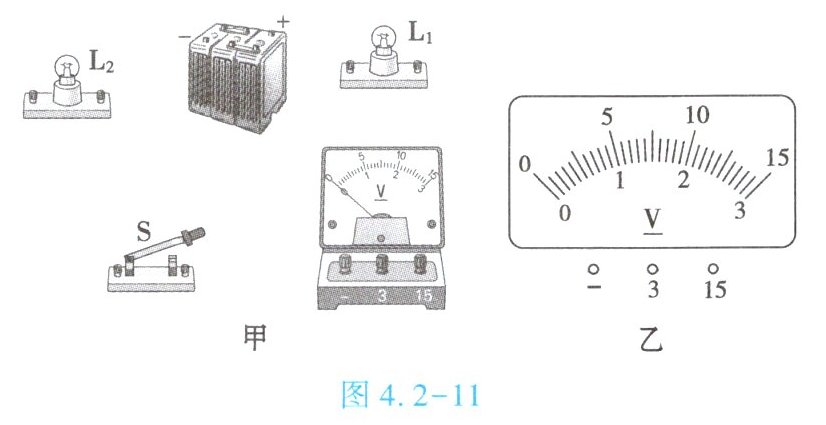

11. (★★★)用如图 4.2 - 11 甲所示的元件组成$ L_1、$$L_2 $串联,电压表测$ L_1 $两端电压的电路。请完成：
(1)已知总电压为$ 6V,L_1 $两端的电压为 2V,在图 4.2 - 11 乙中标出电压表的示数及接线柱；
(2)在虚线框中画出电路图；
(3)根据所画的电路图连接图 4.2 - 11 甲所示的实物电路。

答案： （1）电压表量程选0-3V，指针指在2V刻度线处，接线柱接“-”和“3”。
（2）电路图：电源正极→开关S→L1→L2→电源负极，电压表V并联在L1两端。
（3）实物连接：从电源正极出发，依次连接开关S、L1、L2，回到电源负极；电压表“-”接线柱接L1左端接线柱，“3”接线柱接L1右端接线柱。

电鳐
电鳐是一种生活在海洋中的软骨鱼类,因其能释放电流而闻名。它们的头部和胸鳍下方分布着发电器官,由数百万个特化的肌肉细胞(电细胞)组成。这些电细胞通过同步放电可释放瞬时电流,总电流可达几十安培,电压约为 50V。这种放电行为依赖海水形成回路,主要用于捕猎或防御。当电鳐受到威胁或捕猎时,神经系统会触发这些电细胞同步释放电荷,形成瞬间电流。单个电细胞产生的电流虽然微小,但大量细胞协同工作时,总电流可达几十安培,足以击晕小型鱼类或干扰天敌。
请根据上述材料,回答下列问题。
(1)为什么电鳐释放电流时可以通过海水形成回路？
(2)电鳐释放电时,产生的电压大约是 50V,为什么自己不会被电伤？

答案：
(1)海水是导体，能使电流形成闭合回路。
(2)电鳐自身电阻较大，通过其身体的电流很小；或电流主要通过海水形成回路，通过电鳐身体的电流微弱。
