4. (★★)直流电动机中换向器的作用是【B】
A.改变磁场的N极和S极
B.改变线圈中的电流方向
C.同时改变线圈中的电流方向和磁场方向
D.改变线圈中的电流大小

答案： B

5. (★★★)一台组装齐全的直流电动机模型,接通电源后电机不转,用手拨动一下转子后,线圈就正常转动起来。该电动机模型开始时不转的原因可能是【D】
A.线圈内部开路
B.电刷与换向器接触不良
C.磁铁的磁性不强,或线圈中电流不够大
D.线圈正好处于平衡位置

答案： D

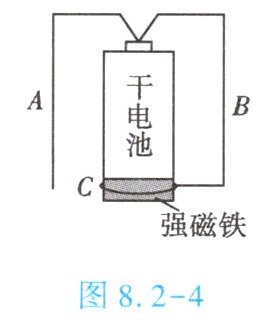

6. (★★★)如图8.2 - 4所示,干电池底部吸有强磁铁(可导电),在干电池的正极上支有一“门”字形导线框,导线框B侧和套在强磁铁上的导电圆环C连接,导线框和导电圆环C能够一起绕干电池持续转动,导电圆环C在转动过程中与强磁铁接触良好。关于导线框转动的动力来源,下列说法正确的是【B】

A.只有导线框A侧受到磁场对其力的作用
B.只有导线框B侧受到磁场对其力的作用
C.导线框A侧、B侧都受到磁场对其力的作用
D.导线框A侧、B侧都未受到磁场对其力的作用,是受到其他外力

答案： B

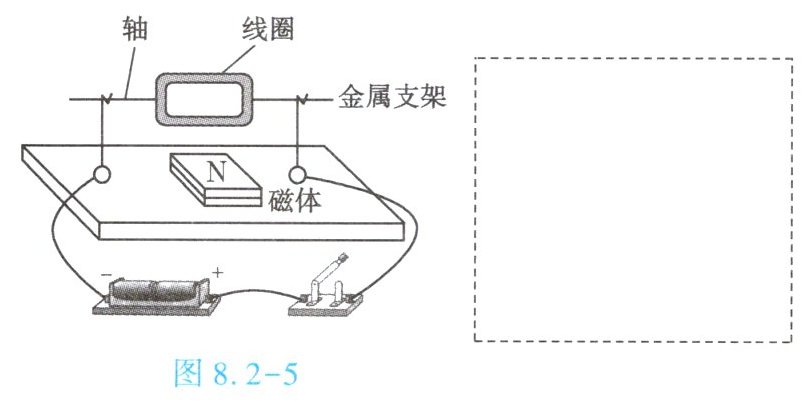

7. (★★★)为了探究电动机为什么会转动,小明根据电动机的主要构造制作了一台简易电动机,如图8.2 - 5所示。他用回形针做成两个支架,分别与电池的两极相连,用漆包线绕一个矩形线圈,以线圈引线为轴,并用小刀刮去轴的一端的全部漆皮,另一端只刮去半周漆皮,将线圈放在金属支架上,磁体放在线圈下方,闭合开关,用手轻推一下线圈,线圈就会不停地转动起来。

(1)要想改变线圈的转动方向,小明可采取的措施有：改变电流方向、改变磁场方向。(写出两点即可)
(2)开关闭合后,如果电动机不转,可能的原因是：电路断路、磁场太弱（或开始线圈处在平衡位置）。(写出两点即可)
(3)小明还想设计一个能调节电动机转速的实验装置,他还需要的主要器材是滑动变阻器。请在虚线框内画出实验电路图。(电动机用符号Ⓜ表示)
电路图：电源、开关、滑动变阻器与电动机Ⓜ串联

答案：
(1) 改变电流方向、改变磁场方向。
(2) 电路断路、磁场太弱（或开始线圈处在平衡位置）。
(3) 滑动变阻器。
电路图：
[电路图描述：电源、开关、滑动变阻器与电动机Ⓜ串联]

8. (★★)下列四种电器中,主要利用电动机工作的是【B】
A.电热水壶
B.换气扇
C.电暖器
D.电视机

答案： B

电磁炮

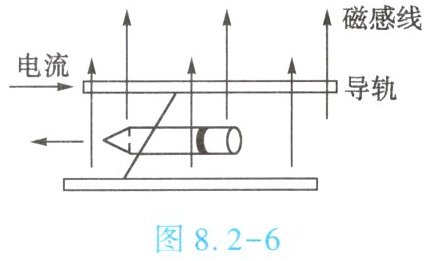

电磁炮是一种利用电磁发射技术制成的装置,具有速度快、命中率高、威力大、无火药污染等优点。它的主要原理如图8.2 - 6所示,通电导体在磁场力的作用下沿导轨加速运动,系在通电导体上的弹体以极高的速度(可达10 km/s)发射出去。电磁炮的发射过程是能量转化的过程,广泛应用于军事领域,未来还可能用于航天发射等领域。

请根据上述材料,回答下列问题。
(1)电磁炮的发射过程中,通电导体在磁场中受到力的作用,使弹体加速运动。电磁炮的导轨中通入直流电(填“交流电”或“直流电”),以确保导体受力方向一致。这一过程是将电能转化为机械能。
(2)电磁炮的优点包括速度快、命中率高。(写出两个即可)

答案：
(1) 直流电；电；机械
(2) 速度快；命中率高（或威力大、无火药污染，写出两个即可）
