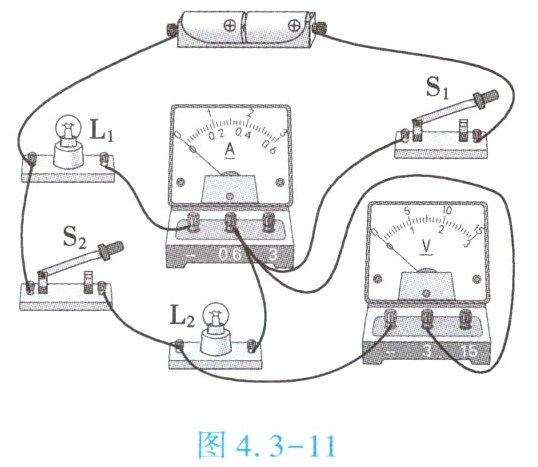

6. (★★)如图 4.3 - 11 所示的电路中,闭合开关$ S_1 $和$ S_2,$小灯泡$ L_1 $和$ L_2 $正常发光,电流表和电压表均有示数,下列关于该电路的说法正确的是【C】

A.电流表测量干路中的电流
B.电压表不能测量$ L_1 $两端的电压
C.取下$ L_1 $时$,L_2 $亮度不变
D.只断开开关$ S_2 $时,电压表有示数

答案： C

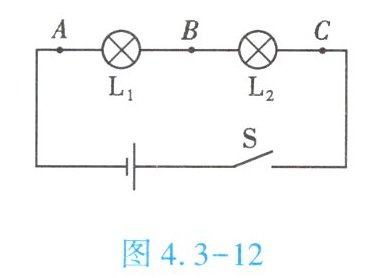

7. (★★)如图 4.3 - 12 所示,在“探究串联电路中电压的特点”的实验中,小明同学用电压表测出 A 与 B、B 与 C、A 与 C 之间的电压分别为 $U_{AB}= 1.5$ V,$U_{BC}= 1.5$ V,$U_{AC}= 3$ V,在表格中记录数据后,下一步应该做的是【B】

A.对换$ L_1 $和$ L_2 $的位置,再测一组电压值
B.换用不同规格的灯泡,再测几组电压值
C.整理器材,分析数据得出结论
D.只改变电源电压,再测几组电压值

答案： B

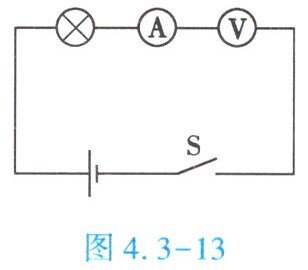

8. (★★)将完好的电流表、电压表、小灯泡连接成如图 4.3 - 13 所示的电路图,各处接触良好,当开关 S 闭合后,会出现【C】

A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电源被烧坏

答案： C

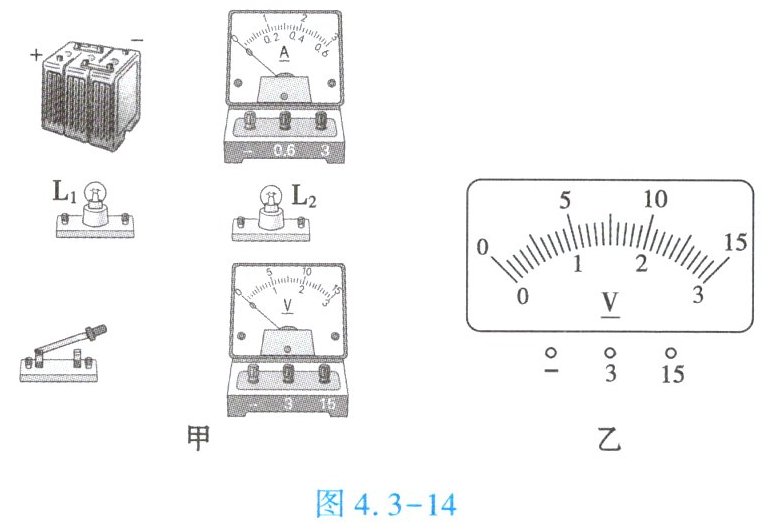

9. (★★)用如图 4.3 - 14 甲所示的实验器材,连接电路使灯泡$ L_1 $和$ L_2 $并联,开关控制两灯,并能用电流表测量通过灯泡$ L_1 $的电流,用电压表测量灯泡$ L_2 $两端的电压(灯泡$ L_2 $两端的电压是 6 V),请完成图 4.3 - 14 甲中的实物连接,并在图 4.3 - 14 乙所示的表盘中画出所选的测量范围和指针所指的位置。

答案： 实物连接如上述步骤，乙图电压表量程为0-15V，指针指在6V刻度线处。

10. (★★)在探究“串、并联电路中电压和电流的特点”的实验中,小李进行了如下操作。

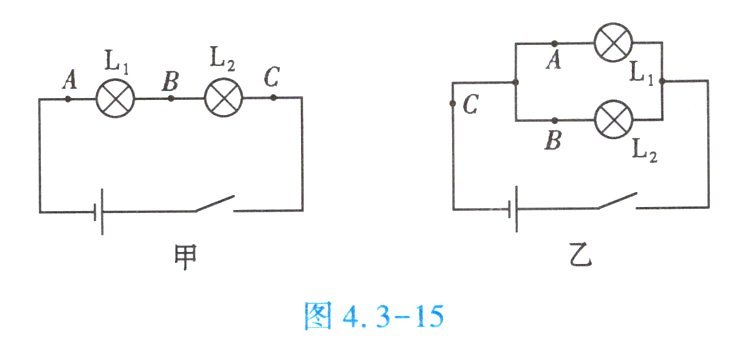

(1)①把两只标有“2.5 V 0.3 A”字样的小灯泡 L_1 和 L_2 串联起来接到电源上,使小灯泡发光(如图 4.3 - 15 甲所示)。
②分三次接入电压表,分别测量 A 与 B 之间、B 与 C 之间、A 与 C 之间的电压并记入表 1 中。

| $U_{AB}/$V | $U_{BC}/$V | $U_{AC}/$V |
| 2.40 | 2.50 | 2.60 |
(2)①把上述两只小灯泡改接成并联后,接到另一电源上,使小灯泡发光(如图 4.3 - 15 乙所示)。
②分三次接入电流表,分别测量 A、B、C 三点的电流并记入表 2 中。

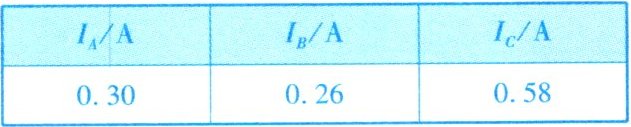

| $I_A/$A | $I_B/$A | $I_C/$A |
| 0.30 | 0.26 | 0.58 |

(3)请你评估：
①表 1 中的测量结果有一个是错误的,错误的是______,判断的依据是______。
②表 2 中的测量结果是否可能？谈谈你的观点。

答案： ①$U_{AC}$；串联电路总电压等于各部分电路电压之和，$U_{AC}$应等于$U_{AB}+U_{BC}$，而$2.40\,V+2.50\,V=4.90\,V\neq2.60\,V$。
②可能；并联电路中干路电流等于各支路电流之和，$I_{A}+I_{B}=0.30\,A+0.26\,A=0.56\,A$，与$I_{C}=0.58\,A$接近，实验测量存在误差，该结果在误差范围内。
