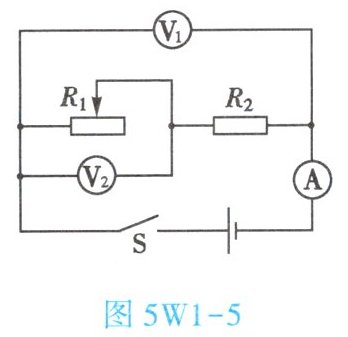

8. (★★★) 如图 5W1 - 5 所示,电源电压不变。闭合开关 S,滑动变阻器 $ R_1 $ 的滑片向左移动的过程中,下列说法正确的是 【B】

A.电流表 A 的示数变小
B.电压表 $ V_2 $ 的示数变大
C.电压表 $ V_1 $ 的示数与电流表 A 的示数之比变大
D.电压表 $ V_2 $ 的示数与电流表 A 的示数之比变小

答案： B

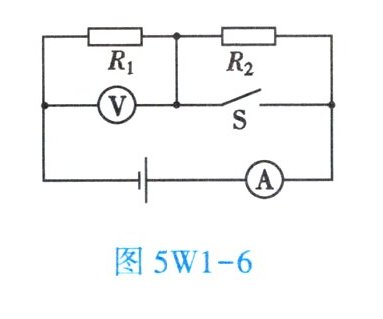

9. (★★★) 如图 5W1 - 6 所示,$ R_2 = 2 Ω $,当开关 S 断开时,电流表的示数为 1 A,电压表的示数为 4 V。当开关 S 闭合时,电流表和电压表的示数分别是多少？
]

答案： 电流表的示数为1.5 A，电压表的示数为6 V。
