1. (★★★) (2024·河南) 小华用如图 5W2 - 1 所示的电路探究电流与电压、电阻的关系。电源电压恒为 4.5 V,滑动变阻器的最大阻值为 20 Ω。

(1) 她先用阻值为 10 Ω 的定值电阻探究电流与电压的关系。

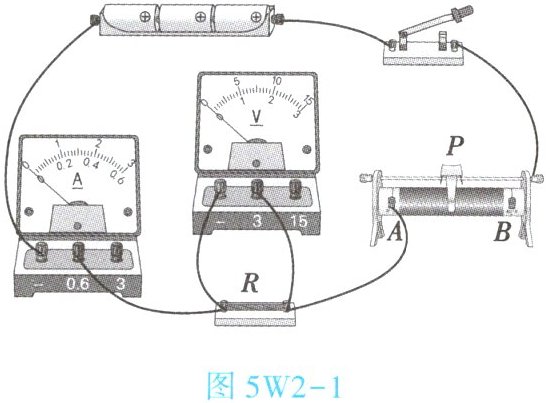

① 如图 5W2 - 1 所示是根据设计的电路图连接的实物电路,请在下面的虚线框中画出该电路图。
② 闭合开关前,应将滑动变阻器的滑片移到最右端,否则闭合开关时 ______ (填“电流表”或“电压表”) 指针的偏转可能超出所用测量范围。

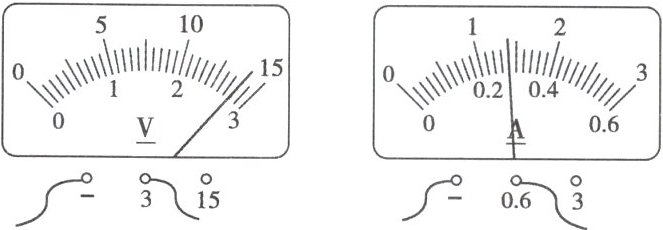

③ 闭合开关,移动滑片,记录了如下表所示的数据。第 5 次的电压表和电流表的示数如图 5W2 - 2 所示,请将示数填入表中 a、b 处。

| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电压 $ U/V $ | 1.6 | 2.0 | 2.2 | 2.4 | a. ______ |
| 电流 $ I/A $ | 0.16 | 0.20 | 0.22 | 0.24 | b. ______ |

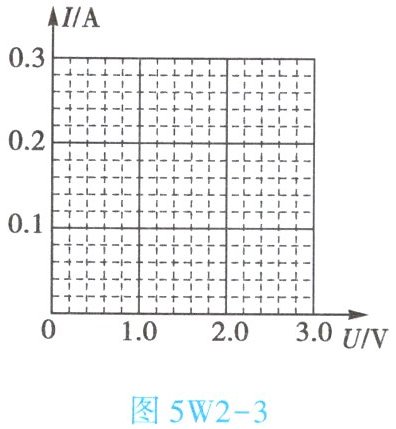

④ 请在图 5W2 - 3 中描出表中各组数据对应的点,并根据描出的点绘制出 $ I - U $ 图像。

⑤ 分析表中数据或图像的特点,可得出的结论是：电阻一定时,通过导体的电流跟导体两端的电压成正比。得出此结论的理由是 ______。
(2) 接下来,她用原电路探究电压一定时,电流与电阻的关系。先调节滑片,使电压表的示数为 2 V,记录电流表的示数；然后断开开关,将 10 Ω 的电阻依次换成 5 Ω、15 Ω 的电阻,闭合开关,移动滑片,使电压表的示数仍为 2 V,记录电流表的示数。当换成 20 Ω 的电阻后,发现电压表的示数始终不能为 2 V。为了完成实验,下列方案可行的是 ______ (填字母)。
A. 换用电压为 6 V 的电源
B. 把电压表改接为 $ 0 ～ 15 V $ 测量范围
C. 在开关与滑动变阻器之间串联一个 10 Ω 的电阻
1. (1)
① 电路图：
（虚线框中）电源、开关、滑动变阻器（P 对应 A、B 接线柱）、定值电阻 R、电流表串联，电压表并联在定值电阻 R 两端。
② 电压表
③ a. 2.8；b. 0.28
④ （在图 5W2 - 3 中）描点连线，过原点的倾斜直线。
⑤ 电流与电压变化的比值是定值（或 $\frac{U}{I}$ 的比值是定值）
(2) C

答案： 1.
(1)
① 电路图：
（虚线框中）电源、开关、滑动变阻器（P 对应 A、B 接线柱）、定值电阻 R、电流表串联，电压表并联在定值电阻 R 两端。
② 电压表
③ a. 2.8；b. 0.28
④ （在图 5W2 - 3 中）描点连线，过原点的倾斜直线。
⑤ 电流与电压变化的比值是定值（或 $\frac{U}{I}$ 的比值是定值）
2.
(2) C
