《2025年基础训练大象出版社九年级物理全一册教科版》

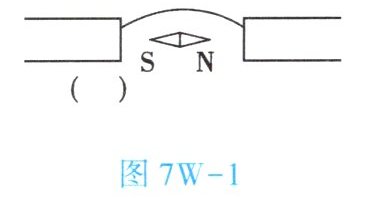

1. (★★)两块磁体中间的小磁针静止时所指的方向如图7W-1所示,请在括号中标出磁体的磁极,并标出图中磁感线的方向。

左边括号：N 极；右边括号：S 极；磁感线方向：从左边磁体的 N 极出发，进入右边磁体的 S 极（在两块磁体之间水平向右）。

答案： 左边括号：N 极；
右边括号：S 极；
磁感线方向：从左边磁体的 N 极出发，进入右边磁体的 S 极（在两块磁体之间水平向右）。

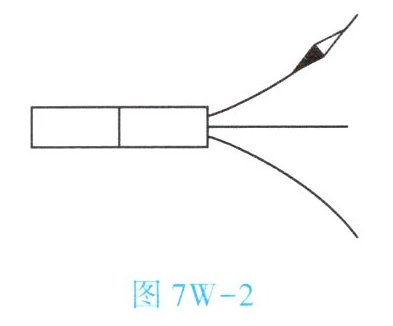

2. (★★)在图7W-2中,标出条形磁体的N、S极(图中小磁针涂黑端为N极)。

答案： 根据小磁针N极指向，依据同名磁极相互排斥、异名磁极相互吸引的规律，小磁针N极靠近的磁体一端为S极，另一端为N极。
在条形磁体左端标出N极，右端标出S极。

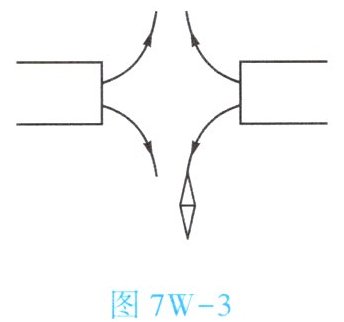

3. (★★)请标出图7W-3中小磁针静止时的N极。

答案： 小磁针静止时N极向下（标“↓” ） 。

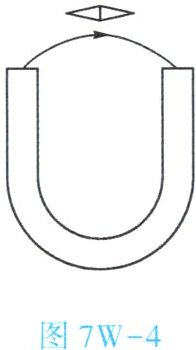

4. (★★)如图7W-4所示,蹄形磁体中间有一个小磁针,蹄形磁体的一条磁感线已经画出,请标出小磁针和蹄形磁体的N极。

答案：
蹄形磁体上端为 N 极，小磁针上端为 N 极。

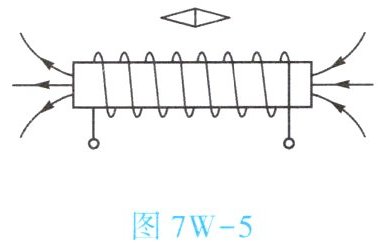

5. (★★)在图7W-5中,根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极。

答案： 1. 由磁感线方向可知，螺线管左端为N极，右端为S极。
2. 根据安培定则（右手螺旋定则），用右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，因此电流从螺线管右端流入，左端流出。
3. 小磁针静止时N极指向磁感线方向，螺线管上方磁感线方向向右，故小磁针N极向右。
（注：此处需在图中标出电流方向（右端向上流入，左端向下流出）和小磁针右端为N极，因文本限制无法直接画图，实际作答应在图上完成标注。）
