《2025年基础训练大象出版社九年级物理全一册教科版》

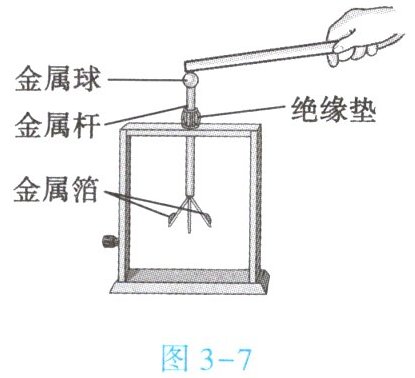

5. (★★)如图3-7所示,用毛皮摩擦过的橡胶棒接触验电器的金属球后,验电器的金属箔张开。下列说法正确的是【B】

A.用毛皮摩擦过的橡胶棒带正电
B.验电器的工作原理是同种电荷互相排斥
C.通常情况下橡胶棒是导体
D.金属箔张开瞬间电流的方向是由金属球到金属箔

答案： B

6. (★★)将用毛皮摩擦过的橡胶棒分别靠近A和B两个轻小物体,结果A被排斥,B被吸引,则【C】
A.A带正电,B一定带负电
B.A带负电,B一定带正电
C.A带负电,B无法判定是否带电
D.A带负电,B一定不带电

答案： C

7. (★★)生活中的用电器,有串联也有并联。下列情境中的用电器采用串联连接的是【B】
A.马路上的路灯总是一齐亮,一齐灭
B.同一串节日小彩灯各灯的连接方法
C.教室里的日光灯个别熄灭,其他灯还亮
D.房间吊灯里的三只节能灯同时亮,同时灭

答案： B

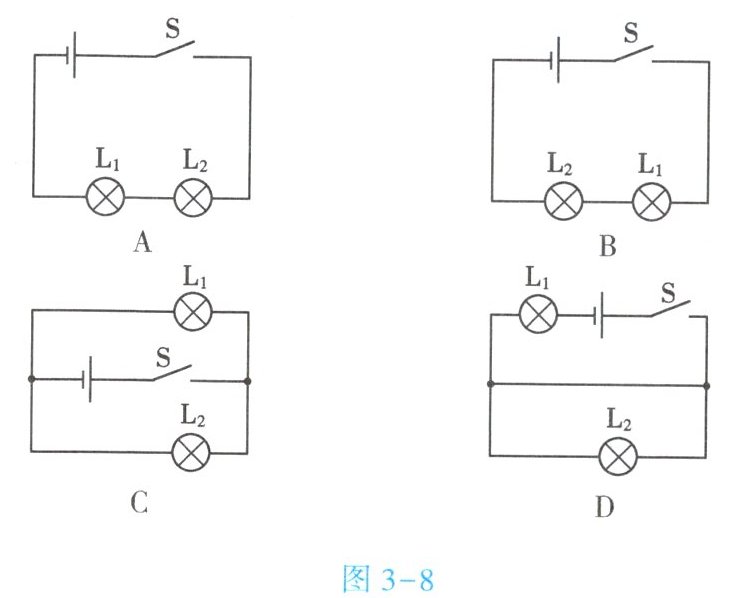

8. (★★)如图3-8所示,开关S闭合时,灯泡$L_1$与$L_2$组成并联电路的是【C】

答案： C

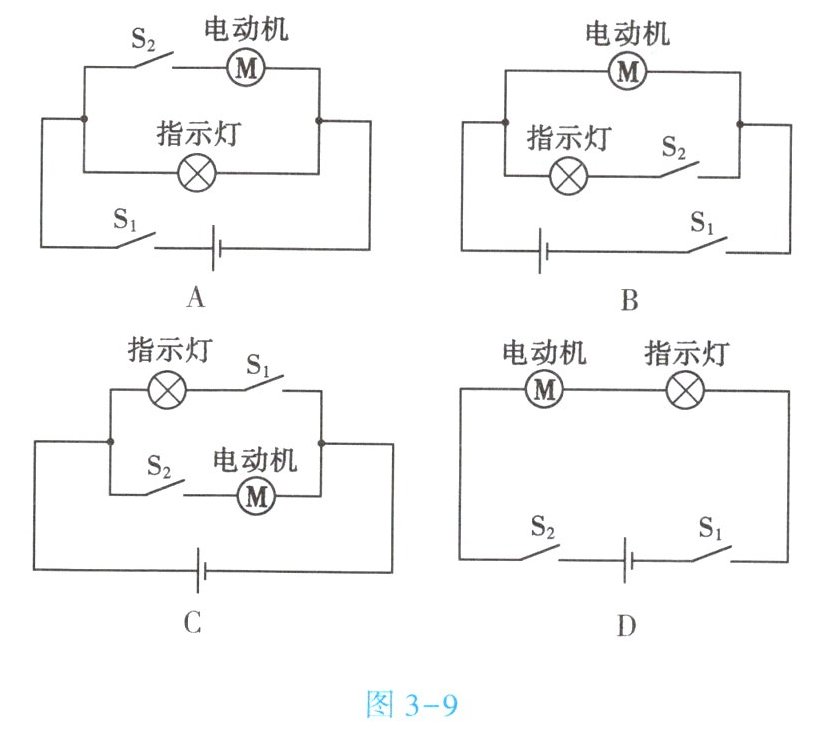

9. (★★)小明家有一款拖扫机器人。当接通机器人主电源(相当于闭合开关$S_1),$电源指示灯亮,然后通过手机App选择自动清洁(相当于闭合开关$S_2)$机器人才开始工作。图3-9中的电路图设计符合要求的是【A】

答案： A

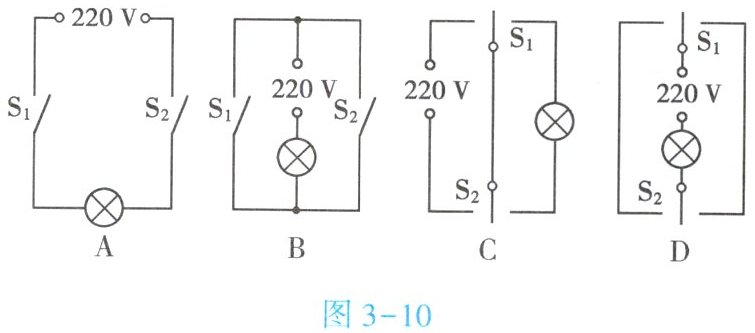

10. (★★★)小明房间门口装有开关$S_1,$床头装有开关$S_2,$这两个开关都能单独控制房间里的吊灯。如图3-10所示的电路图符合这一要求的是【B】

答案： B
