《2025年基础训练大象出版社九年级物理全一册教科版》

1. (★★) 两个定值电阻,甲标有“10 Ω 1 A”字样,乙标有“15 Ω 0.6 A”字样,把它们串联在同一电路中,电路中允许通过的最大电流为0.6A,两端允许加的最大电压为15V。

答案： $0.6$、$15$

2. (★★) 两个电阻 $ R_1 = 3R_2 $,把它们串联起来,则电流之比 $ I_1 : I_2 = $$1:1$,加在它们两端的电压之比 $ U_1 : U_2 = $$3:1$；把它们并联起来,则电流之比 $ I_1' : I_2' = $$1:3$,加在它们两端的电压之比 $ U_1' : U_2' = $$1:1$。

答案： $1:1$；$3:1$；$1:3$；$1:1$。

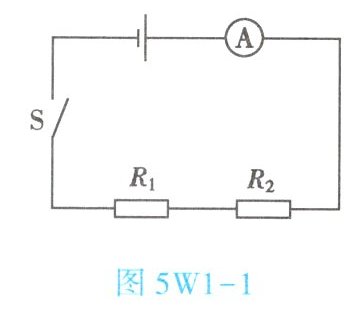

3. (★★) 如图 5W1 - 1 所示,电源两端的电压为 3 V,$ R_1 = 5 Ω $。闭合开关 S 时,电流表的示数为 0.1 A。下列说法正确的是 【B】

A.通过 $ R_1 $ 的电流为 0.6 A
B.$ R_2 $ 的电阻为 25 Ω
C.$ R_2 $ 两端的电压为 3 V
D.$ R_1 $ 两端的电压为 2.5 V

答案： B

4. (★★) 两个定值电阻分别标有“6 Ω 0.5 A”和“20 Ω 0.3 A”字样,将它们并联在同一电路中,电源电压最大为3V,干路允许通过的最大电流为0.65A。

答案： 3；0.65

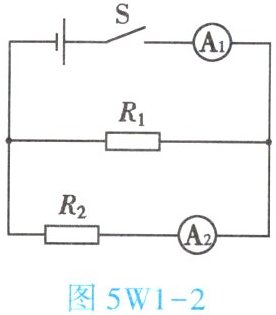

5. (★★) 如图 5W1 - 2 所示,电源电压保持不变,已知 $ R_1 : R_2 = 2 : 3 $,当开关 S 闭合时,$ R_1 $、$ R_2 $ 两端的电压之比为1:1,电流表 $ A_1 $ 和 $ A_2 $ 的示数之比为______5:2。
]

答案： 1:1；5:2

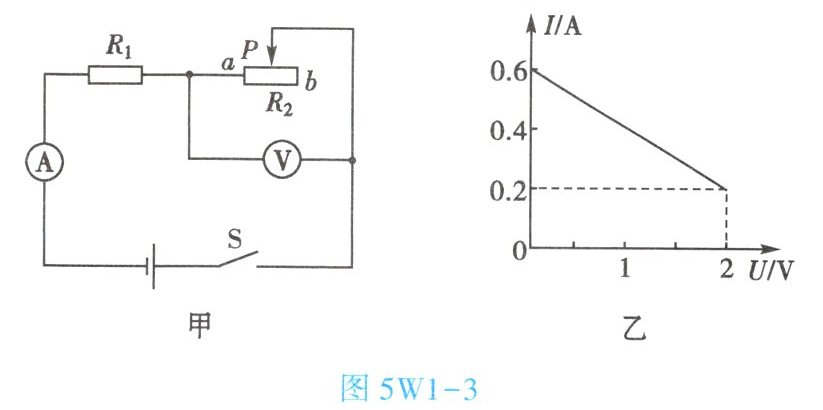

6. (★★★) 如图 5W1 - 3 甲所示,$ R_1 $ 为定值电阻,$ R_2 $ 为滑动变阻器,电源电压不变。闭合开关 S 后,滑片 P 从 a 端移动到 b 端,电流表的示数 I 与电压表的示数 U 的变化关系如图 5W1 - 3 乙所示,则电源电压为3V,$ R_2 $ 的最大阻值为10Ω。
]

答案： 电源电压为 3V，$ R_2 $ 的最大阻值为 10Ω。

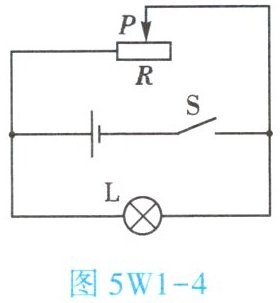

7. (★★★) (双选) 如图 5W1 - 4 所示,电源电压为 3 V 且保持不变,滑动变阻器 R 标有“1 A 15 Ω”字样。当滑动变阻器的滑片 P 在最右端时,闭合开关 S,通过灯泡的电流为 0.4 A。移动滑动变阻器的滑片 P,在电路安全工作的情况下,若不考虑温度对灯泡电阻的影响,则下列说法正确的是 【BD】

A.向左移动滑动变阻器的滑片 P 时灯泡变亮
B.滑片 P 在最右端时通过干路中的电流是 0.6 A
C.R 接入电路的阻值变化范围是 5 ~ 15 Ω
D.电路总电阻的最大值为 5 Ω
]

答案： BD
