《2025年基础训练大象出版社九年级物理全一册教科版》

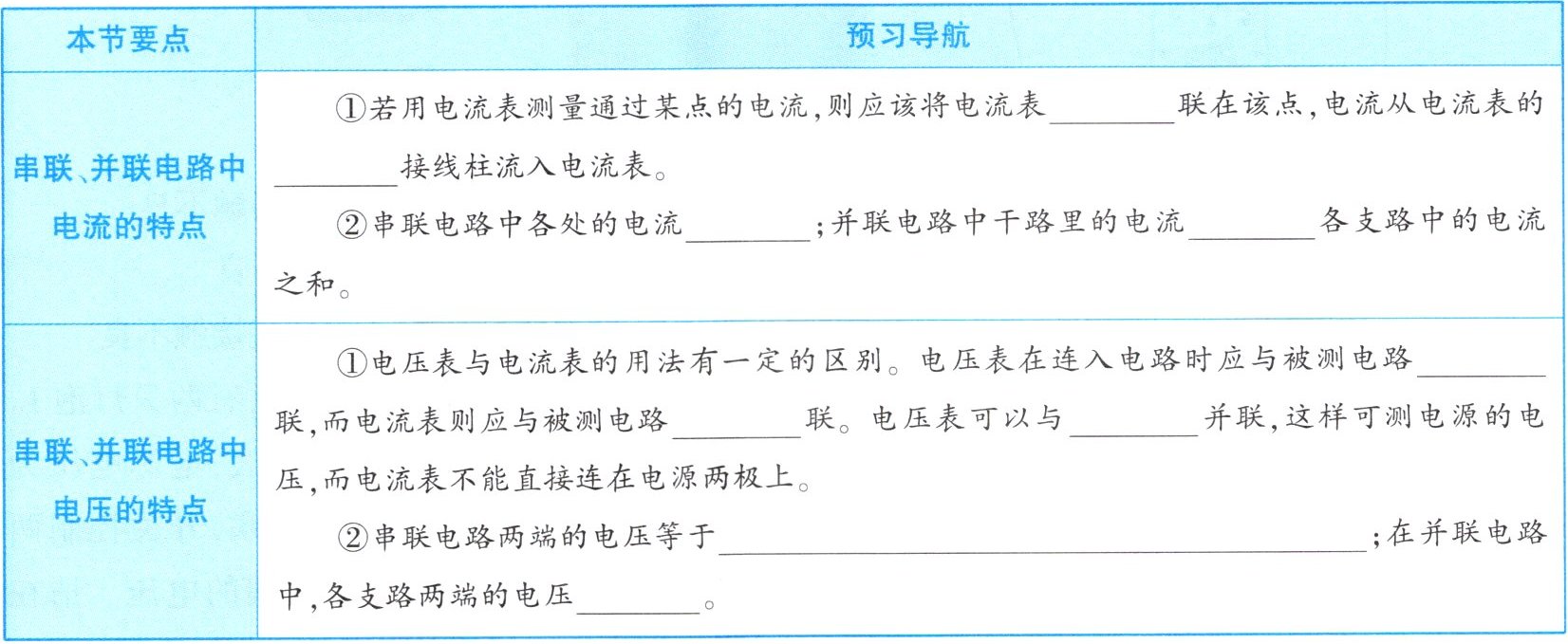

请同学们预习本节课教材内容,完成下表。

|本节要点|预习导航|
|串联、并联电路中电流的特点|①若用电流表测量通过某点的电流,则应该将电流表串联在该点,电流从电流表的正接线柱流入电流表。
②串联电路中各处的电流相等；并联电路中干路里的电流等于各支路中的电流之和。|
|串联、并联电路中电压的特点|①电压表与电流表的用法有一定的区别。电压表在连入电路时应与被测电路并联,而电流表则应与被测电路串联。电压表可以与电源并联,这样可测电源的电压,而电流表不能直接连在电源两极上。
②串联电路两端的电压等于各部分电路两端电压之和；在并联电路中,各支路两端的电压相等。|

答案： | 本节要点 | 预习导航 |
| --- | --- |
| 串联、并联电路中电流的特点 | ① 串；正 ② 相等；等于 |
| 串联、并联电路中电压的特点 | ① 并；串；电源 ② 各部分电路两端电压之和；相等 |

1. (★★)某剧场内有 78 盏独立工作的照明灯,每盏照明灯的工作电流都是 0.1 A,这些照明灯同时使用时,电源总开关处的电流是7.8A。

答案： 7.8

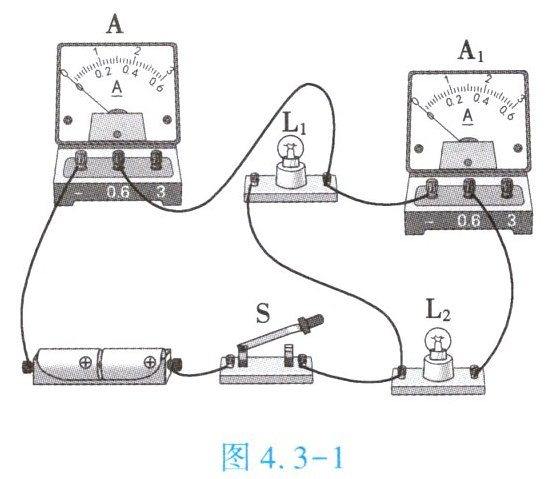

2. (★★)如图 4.3 - 1 所示的电路中,闭合开关 S 后,电流表 A 的示数为 0.4 A,电流表$ A_1 $的示数为 0.3 A,则通过小灯泡$ L_1、$$L_2 $的电流分别为【A】

A.0.3 A、0.1 A
B.0.3 A、0.4 A
C.0.4 A、0.7 A
D.0.1 A、0.3 A

答案： A

3. (★★)(双选)在一个电源两端接有两只不同规格的灯泡,用电流表测得通过这两只灯泡的电流相等,则这两只灯泡的连接方式【C】
A.一定是串联
B.一定是并联
C.串联、并联都可能
D.不可能是并联

答案： C
