《2025年基础训练大象出版社九年级物理全一册教科版》

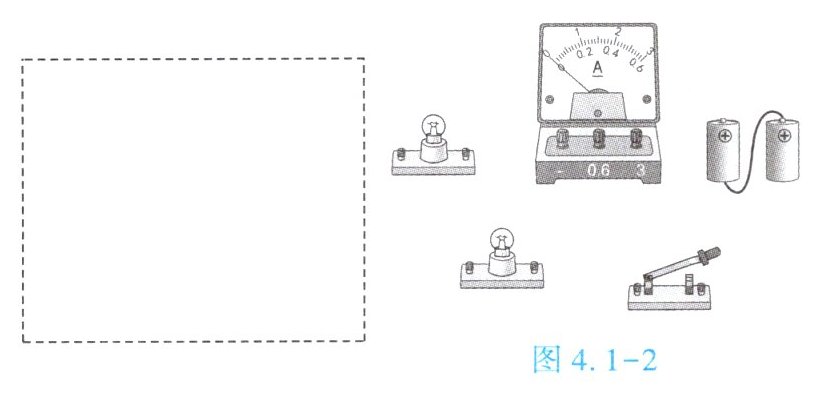

6. (★★)将两灯串联,电流表测量串联电路中的电流。请完成：(1)在虚线框中画出电路图；(2)根据所画的电路图在图 4.1 - 2 中连接实物电路。
]

答案：
(1) 电路图：
虚线框中画出电池、开关、两个串联的灯泡和一个电流表，顺序为：电池正极 - 开关 - 灯泡1 - 灯泡2 - 电流表 - 电池负极。
(2) 实物电路连接：
根据电路图，将两节电池连接成电池组，正极连接到开关的一端，开关的另一端连接到第一个灯泡的一端，第一个灯泡的另一端连接到第二个灯泡的一端，第二个灯泡的另一端连接到电流表的“0.6”或“3”接线柱，电流表的“-”接线柱连接回电池组的负极。确保电流表的正负接线柱连接正确。

1. (★★)夏天是雷电高发季节,为避免高大建筑物遭受雷电的破坏,常在建筑物的顶端安装避雷针,并用粗金属线与大地相连。当一大片带负电的云接近建筑物时,云层中的负电荷通过避雷针经金属线导入大地,此时金属线中的电流方向是从大地流向云层。(填“云层”或“大地”)

答案： 大地；云层

2. (★★)如图 4.1 - 3 所示是两个相同的验电器,其中 A 带正电,B 不带电,用带有绝缘柄的金属棒把 A 和 B 连接起来,下列说法错误的是【C】

A.连接前,A 的金属箔张开是因为同种电荷互相排斥
B.连接的一瞬间,自由电子从 B 流向 A
C.连接的一瞬间,正电荷从 A 流向 B
D.连接的一瞬间,金属棒中的电流方向是从 A 流向 B

答案： C

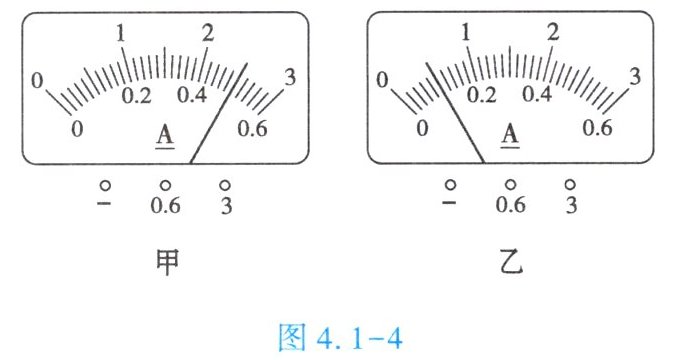

3. (★)如图 4.1 - 4 所示,甲、乙两个电流表的示数是对同一段电路先后两次测量的结果。在这两次测量中,甲的测量范围是0~3A,乙的测量范围是______0~0.6A,所测得的电流为______0.5A。
]

答案： 0~3A；0~0.6A；0.5

4. (★★)如图 4.1 - 5 所示,小明同学把电流表并联在灯泡$ L_1 $的两端,此时如果闭合开关,下列说法正确的是【B】

A.电源短路
B.灯泡$ L_1 $不亮
C.电流表一定损坏
D.电流表测量通过灯泡$ L_1 $的电流

答案： B

5. (★★)如果被测电流在 0.5 A 左右时,我们最好选用电流表的测量范围是 0~0.6 A 还是 0~3 A？有下列观点,你认为正确的观点是【C】
A.因为 0.5 A 既在 0~0.6 A 测量范围内,也在 0~3 A 测量范围内,故选任一测量范围都行
B.最好选用 0~3 A 测量范围,因为测量范围大的安全一些
C.应该选用 0~0.6 A 测量范围,因为它的每一小格代表 0.02 A,这样指针的偏转角度大,读数准确度高
D.应该选用 0~3 A 测量范围,因为它的每一小格代表 0.1 A,指针偏转角度小,读数时准确度高一些

答案： C
