《2025年基础训练大象出版社九年级物理全一册教科版》

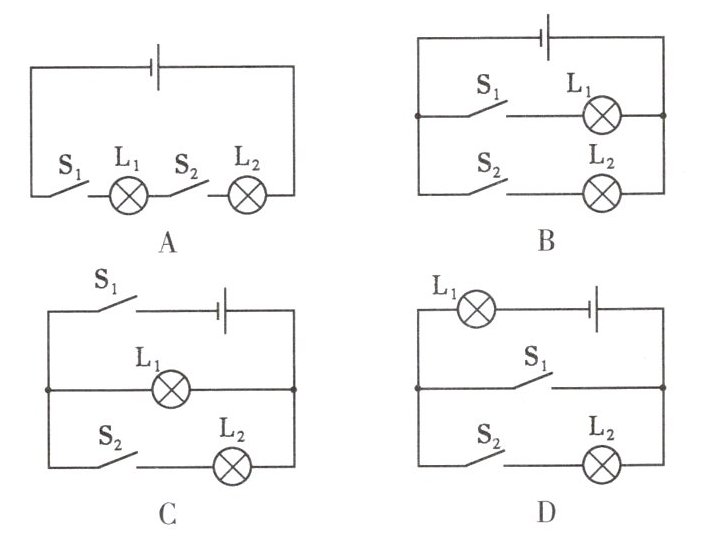

3. (★★)(双选)如图3-3所示的电路图中,开关$S_1$和$S_2$均闭合,其中属于并联电路的是【BC】

答案： BC

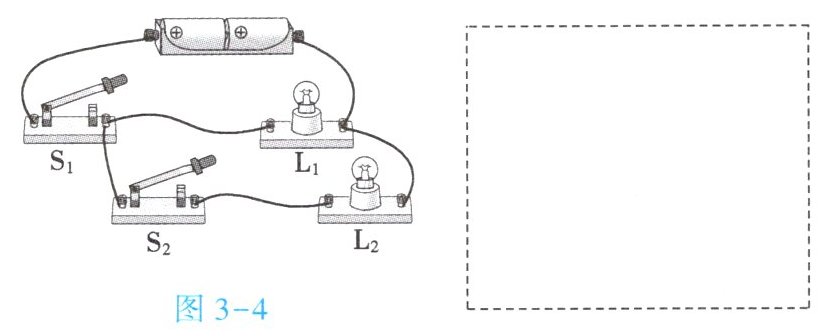

4. (★★)请根据图3-4所示的实物电路,在虚线框内画出对应的电路图。

答案： 解题步骤：
1. 识别电路中的元件：电源、开关$S_1$、开关$S_2$、灯泡$L_1$、灯泡$L_2$。
2. 确定电路连接方式：电源、开关$S_1$、灯泡$L_1$、灯泡$L_2$和开关$S_2$的连接关系。
3. 根据实物图，电源的一端连接到开关$S_1$，开关$S_1$的另一端连接到灯泡$L_1$，灯泡$L_1$的另一端连接到灯泡$L_2$和开关$S_2$的公共节点，灯泡$L_2$的另一端连接到电源的另一端，开关$S_2$的另一端连接到电源的另一端。
4. 在虚线框内画出对应的电路图。
电路图如下：
（见解释部分）
最终结论：
电路图如下：

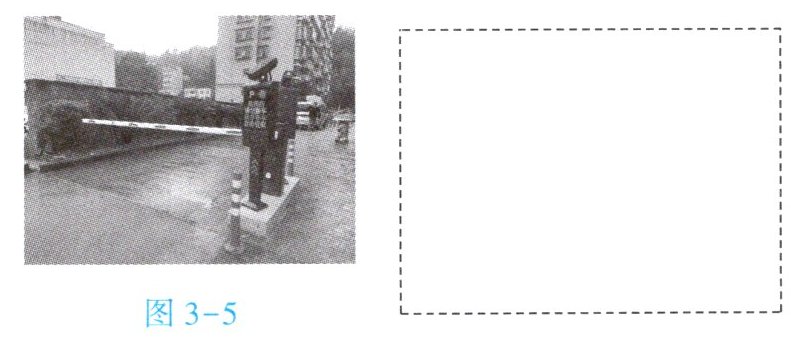

5. (★★)如图3-5所示是车辆出入小区的门禁系统。系统可以通过电子眼自动识别车辆,若是小区内部车辆,则由自动开关$S_1$控制电动机启动横杆；若是外部车辆,需要工作人员按动按钮开关$S_2$控制电动机启动横杆。请设计一个能正确模拟门禁系统内部的控制电路,把电路图画在虚线框中。

答案： $S_1$（自动开关）与$S_2$（按钮开关）并联，然后与电动机串联。
电路图如下：
虚线框中：电源正极→开关$S_1$与$S_2$并联→电动机→电源负极。

1. (★)博物馆在整理古书时,为了防止书页破损,要给古书“充电”,使不同书页因带电而分开,这是利用了同种电荷相互排斥的原理。

答案： 同种电荷相互排斥

2. (★★)在进行英语听力测试时,各考场的有线扬声器是同时开播、同时停播的。当一个教室里的扬声器发生开路故障时,其他教室的扬声器仍能工作,据此可以判断它们的连接方式是并(填“串”或“并”)联；播音的老师能同时控制所有扬声器,原因是开关连接在干路(填“干路”或“支路”)上。

答案： 并；干路

3. (★★)正常的家庭电路中,所有家用电器都要并联,任何一个家用电器的通断都不会(填“会”或“不会”)影响其他家用电器的使用。控制电流通断的开关应与被控制的家用电器串联,起到及时控制电路的作用。

答案： 并，不会，串

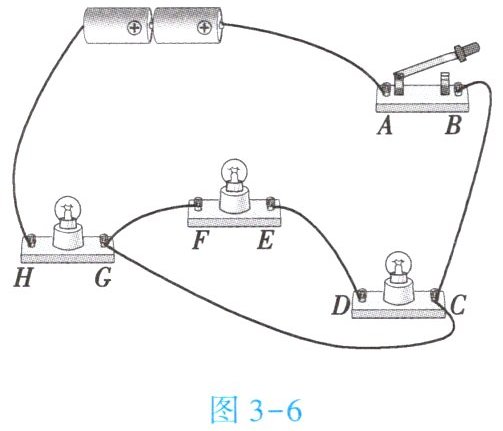

4. (★★★)如图3-6所示的电路图中,在某些接线柱间去掉或接上一些导线,可使三只小灯泡分别串联或并联。

(1)使三只小灯泡成为串联电路最简单的方法是去掉连接G和E的导线。
(2)使三只小灯泡成为并联电路最简单的方法是用导线连接H和F。

答案：
(1) 去掉连接G和E的导线
(2) 用导线连接H和F
