《2025年基础训练大象出版社九年级物理全一册教科版》

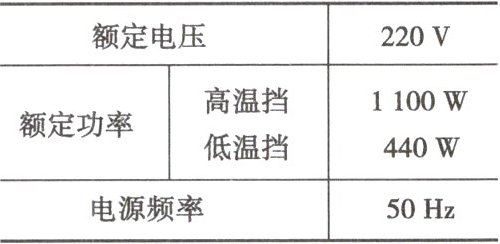

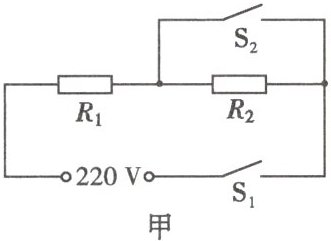

11. (★★★)(双选)某电烤箱的内部简化电路如图6-11甲所示,$R_{1}和R_{2}$均为电热丝；电烤箱说明书中的铭牌如图6-11乙所示。下列说法正确的是【AC】


A.电路中$R_{1}$的阻值为44Ω
B.电烤箱在低温挡正常工作时,电路中的总电阻为44Ω
C.电烤箱在高温挡正常工作5min消耗的电能为$3.3×10^{5}J$
D.电烤箱在低温挡正常工作时,$R_{1}$的电功率为264W

答案： AC

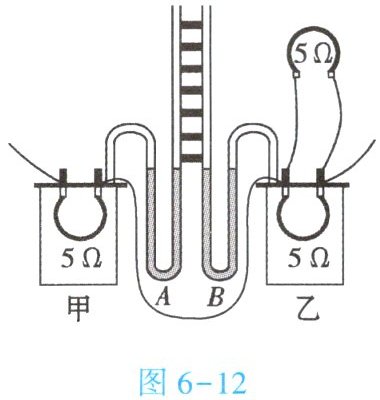

12. (★★★)如图6-12所示是探究电流通过导体时产生热量的多少与什么因素有关的实验装置。甲、乙是两个完全相同的密闭容器,里面密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化,接通电路前,A、B两U形管内的液面相平。
(1)实验中,乙容器外部的电阻的作用是使通过甲、乙两容器内导体的电流不相等。
(2)由于电流产生的热量不易直接测量,因此在实验中是通过观察U形管内液面高度的变化来显示甲、乙两容器内空气温度的变化,这里采用的物理研究方法是转换法。
(3)通过对比观察,甲(填“甲”或“乙”)容器中导体的电阻产生的热量较多。由此可知,在电阻和通电时间相同时,电流越大,导体产生的热量越多。

答案：
(1) 电流
(2) 转换法
(3) 甲；大
