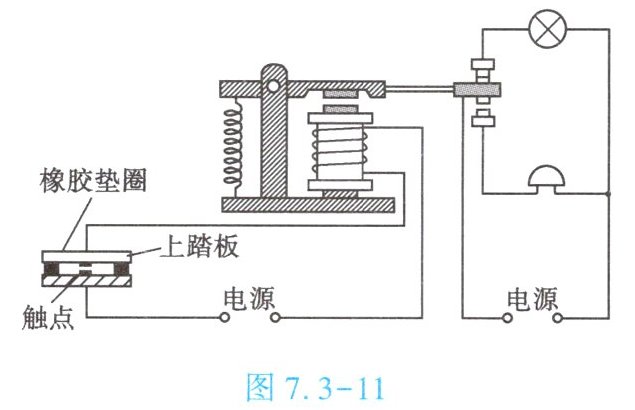

9. (★★)如图 7.3 - 11 所示是王强同学在探究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内。观察电路可知,这个报警器的工作原理是：

(1) 有人踩踏板时,电磁铁有磁性,灯泡不亮,电铃响。
(2) 无人踩踏板时,电磁铁无磁性,灯泡亮,电铃不响。

答案：
(1) 有人踩踏板时，电磁铁有磁性，灯泡不亮，电铃响。
(2) 无人踩踏板时，电磁铁无磁性，灯泡亮，电铃不响。

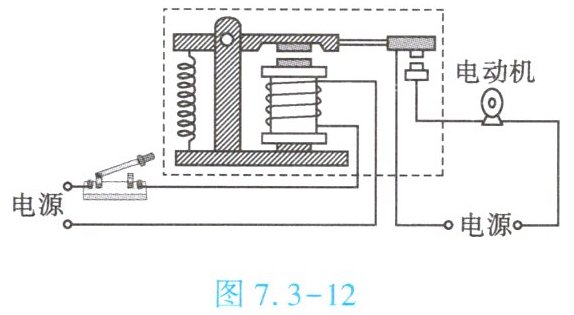

10. (★★)(双选)电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通断。关于如图 7.3 - 12 所示的电路,下列说法正确的是【AB】

A.连有电磁铁的电路是低压控制电路
B.连有电动机的电路是高压工作电路
C.图示电路的主要优点是可以节约用电
D.图示电路的主要优点是操作方便

答案： AB

智能工厂里的“神秘操控者”
在一座先进的智能工厂中,自动化生产线正有条不紊地运行着。一个个机械手臂精准地抓取、组装零件,运输轨道上的小车自动穿梭,将原材料和成品高效配送。这背后,有两位“神秘操控者”发挥着关键作用,它们就是电磁铁和电磁继电器。
在原材料堆放区,巨大的电磁起重机轻松抓起数吨重的金属板材。这些板材被稳稳地放置在加工区域,电磁起重机的强大吸附力,源自内部巧妙设计的电磁铁。在加工环节,机械手臂能快速且精准地抓取小型零件,奥秘在于其末端安装的微型电磁铁,通过精准的电流控制,能瞬间吸起或放下零件。
电磁继电器则隐藏在工厂复杂的电路系统里,默默发挥着关键作用。当生产线某一环节出现异常温度升高时,温度传感器迅速捕捉信号,将其传至控制电路。这时,电磁继电器就像接到命令的“开关卫士”,迅速切断对应区域的高电压工作电路,避免危险发生；而在正常生产时,它又能根据预设程序,有序地控制各个设备的启动与停止,协调着整个生产流程。
在智能工厂的物流运输系统中,运输小车的自动运行也离不开电磁继电器。通过预先设置好的程序,电磁继电器控制着小车行驶路径上的电路通断,指引小车准确无误地到达各个站点,实现高效的物料运输。
请根据上述材料,回答下列问题。
(1) 在智能工厂中,电磁起重机用电磁铁搬运金属板材,断电时金属板材会掉落,原因是______(填字母)。
A. 电磁铁仍有磁性,但磁性变弱
B. 电磁铁失去磁性
(2) 当生产线某一环节的温度异常升高时,电磁继电器迅速切断对应区域的高电压工作电路,这体现了电磁继电器是利用控制电路中的______来控制工作电路中______的一种开关。
(3) 关于电磁继电器,下列说法正确的是【 】
A. 电磁继电器实质是一个由电磁铁控制的开关
B. 电磁继电器的工作原理是电流的热效应
C. 若要使电磁铁对衔铁的吸引力增大,可减小控制电路中的电流
D. 电磁继电器中,电磁铁的铁芯可以用铜芯代替
(1) 在智能工厂中,电磁起重机用电磁铁搬运金属板材,断电时金属板材会掉落,原因是(B)(填字母)。
(2) 当生产线某一环节的温度异常升高时,电磁继电器迅速切断对应区域的高电压工作电路,这体现了电磁继电器是利用控制电路中的低电压、弱电流来控制工作电路中高电压、强电流的一种开关。
(3) 关于电磁继电器,下列说法正确的是【A】

答案：
(1)B；
(2)低电压、弱电流；高电压、强电流；
(3)A
