《2025年基础训练大象出版社九年级物理全一册教科版》

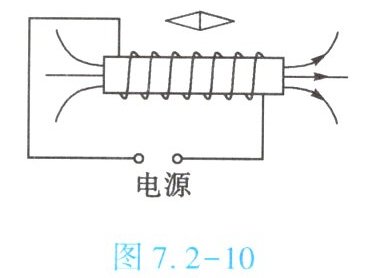

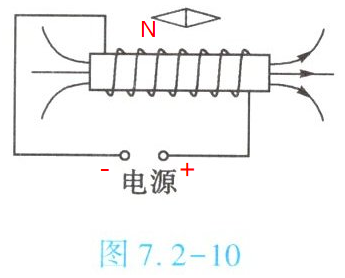

7. (★★)通电螺线管的磁感线方向如图 7.2 - 10 所示,请在图中标出小磁针的 N 极和电源的“+”“-”极。

答案：

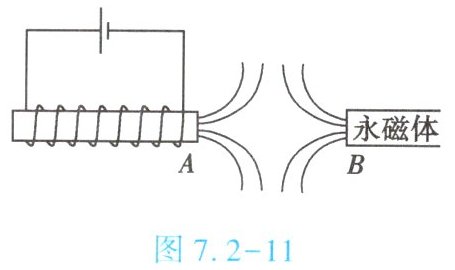

8. (★★)请在图 7.2 - 11 中标出：(1)通电螺线管 A 端和永磁体 B 端的磁极；(2)磁感线的方向。

答案：
(1) 根据安培定则，用右手握住通电螺线管，四指指向电流方向，大拇指所指的右端为通电螺线管的N极，即A端为N极；由于同名磁极相互排斥，异名磁极相互吸引，所以永磁体B端为S极。
(2) 磁感线从N极出发回到S极，所以磁感线方向从A端指向B端。
图略（在图中标出A端为N极，B端为S极，磁感线方向从A到B）。

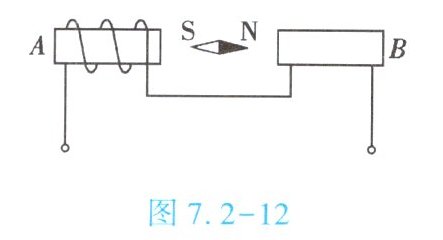

9. (★★)小磁针放在两通电螺线管之间,静止时处于如图 7.2 - 12 所示的位置,请完成螺线管 B 的绕线,并标出电流的方向。

答案： 1. 小磁针静止时N极向右，故A、B间磁场方向向右，因此螺线管A右端为N极，螺线管B左端为S极。
2. 由安培定则，螺线管A右端N极，确定其电流方向（假设A左端流入，绕线符合右手螺旋定则）。
3. 电流从A右端流出，流入B左端。螺线管B左端S极、右端N极，用右手螺旋定则：右手拇指指向B右端（N极），四指弯曲方向为电流方向，故B绕线从左端背面向上、正面向下缠绕。
4. 电流方向：A左端流入→A右端流出→B左端流入→B右端流出。
（注：绕线示意：B的导线从左端接线柱开始，沿螺线管背面向上绕，至右端正面向下引出，电流方向如上述。）

10. (★★)如图 7.2 - 13 所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,要使螺线管转动后静止时 A 端指向北,B 端指向南,请在图中标出螺线管中的电流方向和螺线管的 N、S 极。

答案： 1. 根据题意，通电螺线管静止时A端指向北，B端指向南，所以A端为N极，B端为S极。
2. 根据安培定则（右手螺旋定则），用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。由此可知，电流从螺线管的右侧流入，左侧流出。
3. 标出电流方向和螺线管的N、S极：
螺线管中电流方向：从右向左看，电流方向为从B端一侧流入，从A端一侧流出（在螺线管上标电流方向时，在导线箭头从右向左标）。
螺线管N极：A端；S极：B端。
（由于这里是文字描述，无法实际画图，在实际答题卡上应在图中螺线管的导线上用箭头标出电流方向，箭头从B端附近导线指向A端附近导线，在A端标“N”，B端标“S”）

11. (★★)磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的,军舰被地磁场磁化后就变成了一个浮动的磁体,当军舰接近磁性水雷时,就会引起水雷的爆炸,如图 7.2 - 14 所示,其依据是磁场对放入其中的磁体有力的作用。

答案： 磁场对放入其中的磁体有力的作用

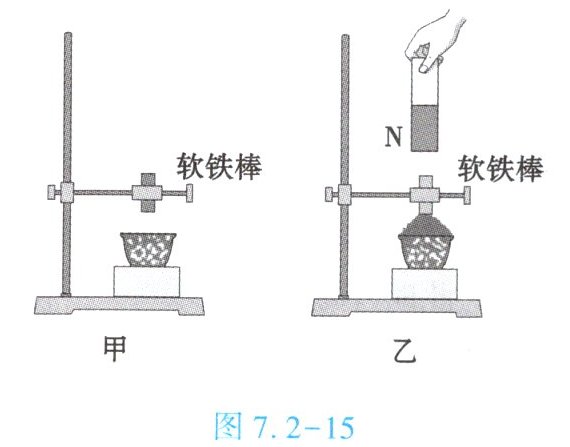

12. (★★)如图 7.2 - 15 所示,铁架上夹的是一个软铁棒,软铁棒下的容器中装有一些细铁屑。

(1)根据甲、乙两图中的情形,请写出一条有关磁现象的知识：磁体可以使原来没有磁性的物体获得磁性（或软铁棒可以被磁化）。
(2)若将图乙中的条形磁体拿开,则软铁棒下端的铁屑会掉下来；若换用钢棒重复这个实验,则铁屑不会掉下来。(填“会”或“不会”)

答案：
(1)磁体可以使原来没有磁性的物体获得磁性（或软铁棒可以被磁化）；
(2)会；不会
