《2025年基础训练大象出版社九年级物理全一册教科版》

5. (★★)设计病房呼叫电路的要求：病房里,每张床的床头都有一个开关用于呼叫医护,护士值班室每一只指示灯对应着一个病床,在护士值班室的干路上再串联一个电铃,护士既能听到呼叫铃声,又能通过指示灯知道是哪个病床。

答案： 开关；指示灯；串；听到；知道

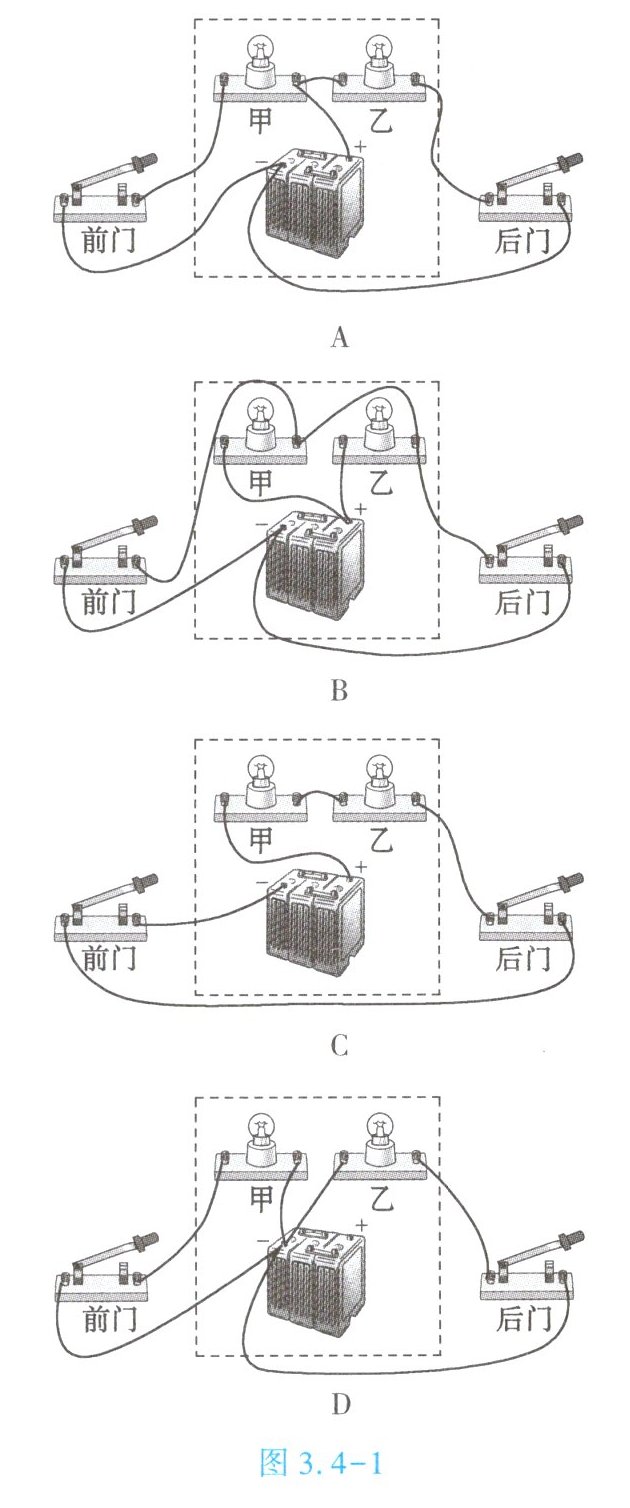

6. (★★)学校有前、后两个门,在前、后门各装一个按钮开关,学校传达室有电池组和甲、乙两盏灯。要求：前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮,图 3.4 - 1 所示的电路中符合要求的是【D】

答案： D

7. (★★)用一个开关同时控制两盏灯,两盏灯可连成串联电路,也可以连成并联电路；要用两个开关分别控制两盏灯,两个开关应分别与两盏灯串联,再并联接入电路,此时电路中的电流有两条通路,这样才能互不影响。

答案： 串联；并联；串联；并联；两

8. (★★)现在的楼道多采用声光控自动开关,声控开关在有声音时相当于导体(填“导体”或“绝缘体”),光控开关在有光时相当于绝缘体(填“导体”或“绝缘体”)；居民楼道里的照明灯是由声控开关和光控开关共同控制的,声控开关和光控开关的连接方式是串联。

答案： 导体，绝缘体，串联

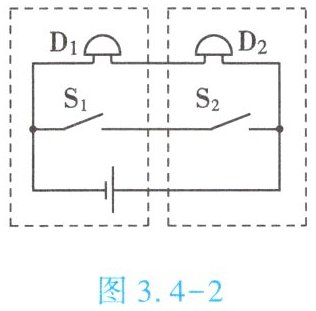

9. (★★★)小亮和小刚是同班同学,又是住在同一家属楼上下层的邻居,经常一起去上学。为了相约方便,小亮想连接一个能够相互呼叫对方的电路,只要一方按下自己书桌上的开关,对方书桌上的电铃就会响,如图 3.4 - 2 所示是他设计的电路。小刚认为这个电路图不符合要求,请写出小刚改进的办法：将开关S₁与电铃D₂串联，开关S₂与电铃D₁串联，再将两串联电路并联接入电源。。

答案： 将开关S₁与电铃D₂串联，开关S₂与电铃D₁串联，再将两串联电路并联接入电源。

1. (★★)彩灯已成为人们过节的装饰品,起到了美化环境、渲染气氛的作用。

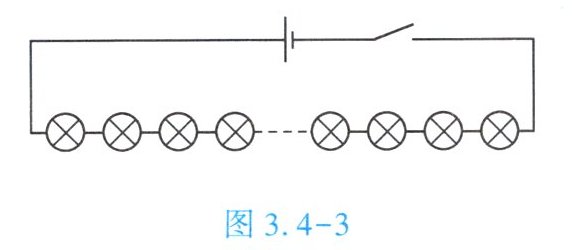

(1)如图 3.4 - 3 所示的小彩灯是串联在一起的,这个电路的不足之处是一个灯泡损坏，其他灯泡都不亮。

(2)晚会上使用的小彩灯是把很多小灯泡串联起来的,存在(1)中的不足之处。怎样通过改进电路来解决这个问题呢？请在虚线框内画出改进后的电路图。
```
虚线框
```
（画出每个小灯泡并联一个电阻的电路图，此处用文字描述：电源、开关、多个串联的支路，每个支路为一个小灯泡与一个电阻并联）

答案：
(1)串；一个灯泡损坏，其他灯泡都不亮；
(2)（画出每个小灯泡并联一个电阻的电路图，此处用文字描述：电源、开关、多个串联的支路，每个支路为一个小灯泡与一个电阻并联）
