《2025年基础训练大象出版社九年级物理全一册教科版》

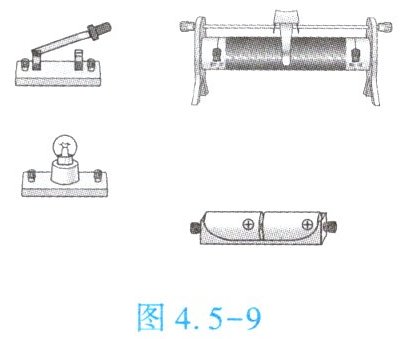

5. (★★)如图 4.5 - 9 所示是小明“用滑动变阻器改变小灯泡亮度”的实验器材,其中滑动变阻器铭牌上标有“20 Ω 2 A”字样。

(1)请在图中用笔画线代替导线连接实物电路,要求滑动变阻器的滑片向右移动时,灯泡变暗。
(2)如果还想同时观察电路中电流值的改变情况,应在电路中再______联一个电流表。
(1) （实物连接图需将电源、开关、滑动变阻器、灯泡串联，滑动变阻器接左下接线柱和右上（或左上）接线柱，使滑片右移时接入电阻增大）
(2) 串

答案：
(1) （实物连接图需将电源、开关、滑动变阻器、灯泡串联，滑动变阻器接左下接线柱和右上（或左上）接线柱，使滑片右移时接入电阻增大）
(2) 串
注：第
(1)问为实物连线题，此处文字描述连接方式，实际答题需在图中用笔画线连接。滑动变阻器需“一上一下”接线，且左下接线柱接入电路，以满足滑片右移电阻增大、灯泡变暗的要求。第
(2)问电流表应串联在电路中测量电流。

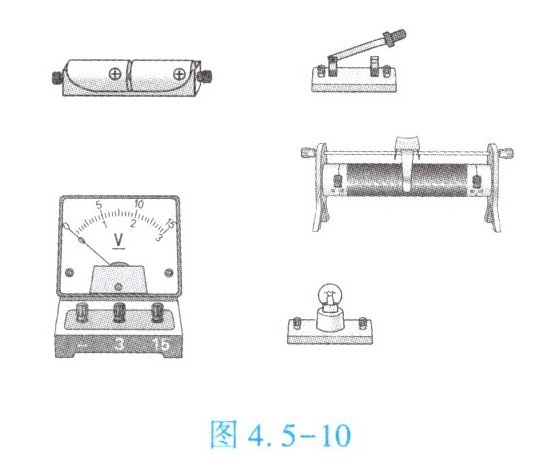

6. (★★)请用笔画线代替导线,将如图 4.5 - 10 所示的元件连接成电路。要求：电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变亮。

答案： 1. 将电源、开关、滑动变阻器、灯泡用导线串联连接，滑动变阻器采用“一上一下”接法，如滑片向左移动灯泡变亮，则需将滑片左侧部分电阻丝接入电路（即接左下接线柱），再从金属杆一端接一根导线到电路中（接右上或左上接线柱均可）。
2. 将电压表并联在灯泡两端，注意电压表量程选择合适（根据电源电压等确定，若电源由两节干电池组成则选 0 - 3V 量程），正接线柱与灯泡靠近电源正极一端相连，负接线柱与灯泡靠近电源负极一端相连。

7. (★★)电位器是电器设备中常用的电路元件,如图 4.5 - 11 所示。在音响设备中电位器必须与扬声器串联,已知接入电路的电阻越小,音量越强,若要实现沿顺时针旋转调节旋钮时,提高音量,必须将A、B两接线柱接入电路。

答案： 串；A、B

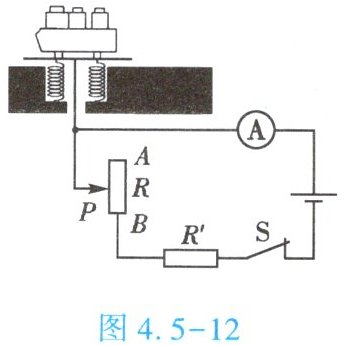

8. (★★★)如图 4.5 - 12 所示是电子地磅的电路图。当称重物时,在重物的压力作用下滑片 P 向下端滑动,滑动变阻器连入电路中的电阻值变小,电流表的示数变大。若把电流对应的质量刻在电流表的刻度盘上,就可以读出被称重物的质量。(填“变大”“变小”或“不变”)

答案： 变小，变大

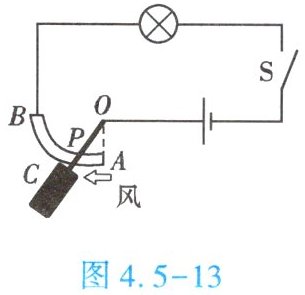

9. (★★★)一位同学设计了一个风力测定仪,如图 4.5 - 13 所示,O 为转动轴,OC 是金属杆,下面连接着一块受风板。无风时,OC 是竖直的,风越强,OC 杆偏转的角度越大。AB 是一段圆弧形电阻,P 点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡。测风力时,闭合开关 S,通过分析可知,金属杆 OC 与圆弧形电阻 AB 组合在一起相当于一个滑动变阻器,观察小灯泡的亮度可以粗略地判断风力的大小。若要提高该风力反应装置的性能,可采用的方法是串联一个电流表。

答案： 滑动变阻器；小灯泡的亮度；串联一个电流表。
