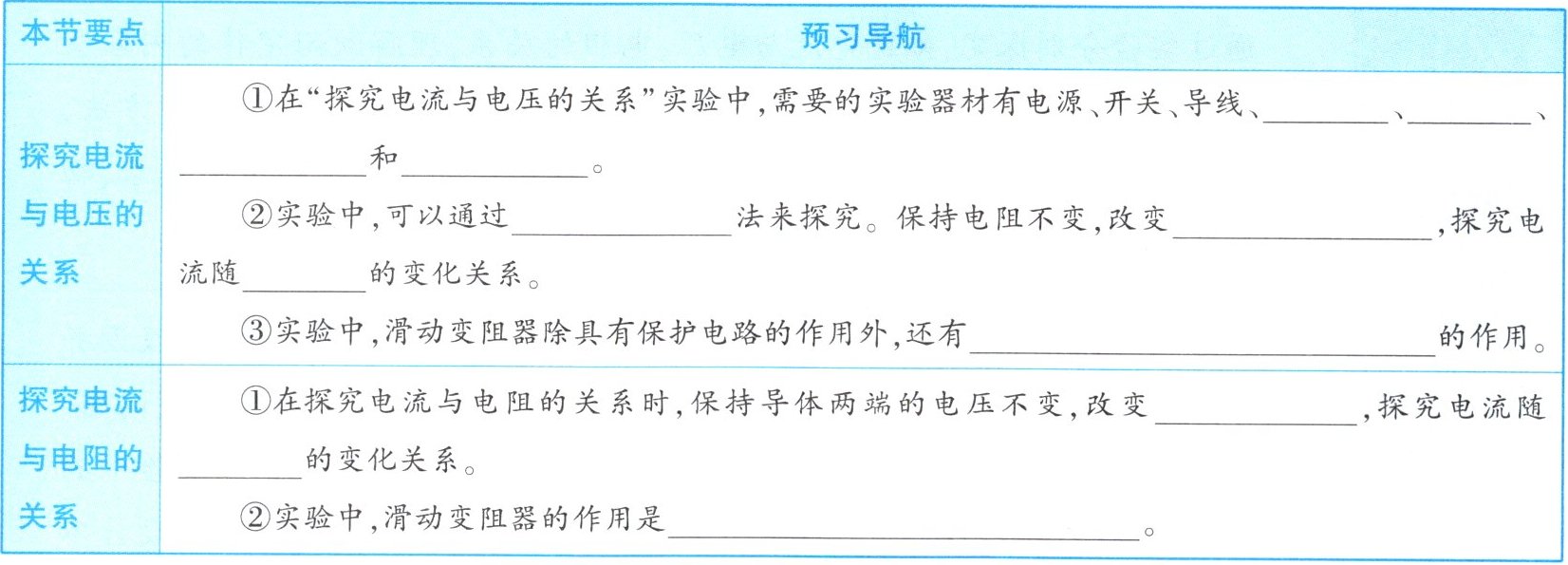

请同学们预习本节课教材内容,完成下表。

|本节要点|预习导航|
|探究电流与电压的关系|①在“探究电流与电压的关系”实验中,需要的实验器材有电源、开关、导线、电流表、电压表、定值电阻和滑动变阻器。
②实验中,可以通过控制变量法来探究。保持电阻不变,改变定值电阻两端的电压,探究电流随电压的变化关系。
③实验中,滑动变阻器除具有保护电路的作用外,还有改变定值电阻两端的电压的作用。|
|探究电流与电阻的关系|①在探究电流与电阻的关系时,保持导体两端的电压不变,改变电阻,探究电流随电阻的变化关系。
②实验中,滑动变阻器的作用是保护电路和保持电阻两端电压不变。|

答案： 探究电流与电压的关系：①电流表；电压表；定值电阻；滑动变阻器。②控制变量；定值电阻两端的电压；电压。③改变定值电阻两端的电压。探究电流与电阻的关系：①电阻；电阻。②保护电路和保持电阻两端电压不变。

1. (★★)在某电阻两端的电压为6V时,通过它的电流是0.3A；当该电阻两端的电压为12V时,通过它的电流为0.6A。

答案： 0.6

2. (★★)在“探究电流与电压的关系”实验中,两个实验小组分别选取$R_1 = 5Ω、$$R_2 = 10Ω$的电阻进行实验,实验结束后,他们将测量结果汇总,如下表所示。
|实验次数|1|2|3|4|5|
|电压U/V|0.5|1.0|1.5|2.0|2.5|
|$R_1 = 5Ω$|电流I/A|0.1|0.2|0.3|0.4|0.5|
| |比值U/I/Ω|5|5|5|5|5|
|$R_2 = 10Ω$|电流I/A|0.05|0.1|0.15|0.2|0.25|
| |比值U/I/Ω|10|10|10|10|10|
(1)为了找到电阻一定时,电流与电压的关系,应该怎样处理数据？计算每次实验中电压与电流的比值（或 作出U - I图像，观察图像是否为一条倾斜直线）(列举一种方法即可)。
(2)从表中可以看出：定值电阻R的阻值不同,电压与电流之比U/I不同,但是在电阻一定的条件下,这个比值不变,这说明在电阻一定时,电流与电压成正比。

答案：
(1)计算每次实验中电压与电流的比值（或 作出U - I图像，观察图像是否为一条倾斜直线）。
(2)不同；不变；成正比。

3. (★★)某电路中电源电压保持不变,当接入5Ω的电阻时,电路中的电流为0.6A；当换接15Ω的电阻时,电路中的电流为0.2A。

答案： 0.2

4. (★★)在“探究电流与电阻的关系”的实验中,小明依次选用阻值为5Ω、10Ω、20Ω的定值电阻进行实验。

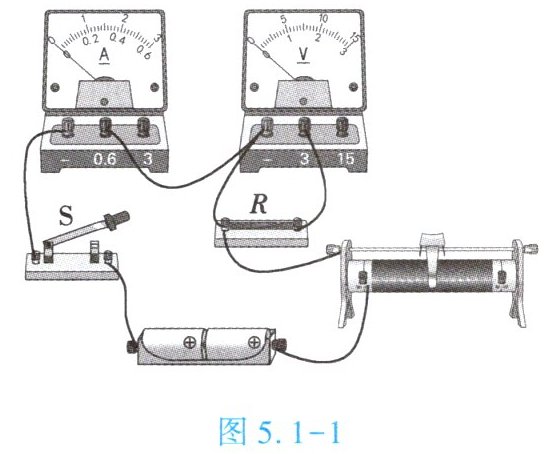

(1)如图5.1 - 1所示是实验的实物图,其中有一条导线连接错误,请在该导线上打“×”,并画出正确的连线。

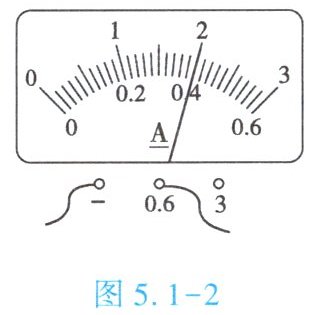

(2)排除故障后闭合开关,移动滑动变阻器的滑片至某一位置,电流表的示数如图5.1 - 2所示,此时电路中的电流为______A。

(3)断开开关,将5Ω的定值电阻换成10Ω的定值电阻并闭合开关,此时应将滑动变阻器的滑片向______(填“左”或“右”)端移动,这一过程中眼睛要一直观察______表示数的变化。

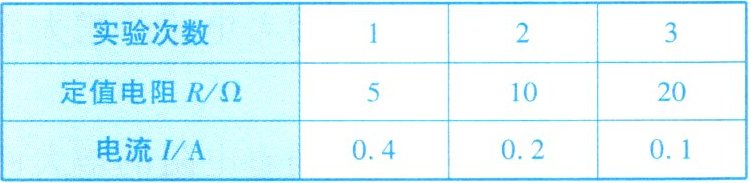

(4)下表是实验中记录的数据,分析数据可知：当导体两端的电压一定时,通过导体的电流与导体的电阻成______比。
|实验次数|1|2|3|
|定值电阻R/Ω|5|10|20|
|电流I/A|0.4|0.2|0.1|

(1) （在原图中，将连接电压表正接线柱与滑动变阻器之间的导线打“×”，正确连线为电压表正接线柱接定值电阻R靠近开关的一端）
(2) 0.4
(3) 右；电压
(4) 反

答案：
(1) （在原图中，将连接电压表正接线柱与滑动变阻器之间的导线打“×”，正确连线为电压表正接线柱接定值电阻R靠近开关的一端）
(2) 0.4
(3) 右；电压
(4) 反
