《2025年基础训练大象出版社九年级物理全一册教科版》

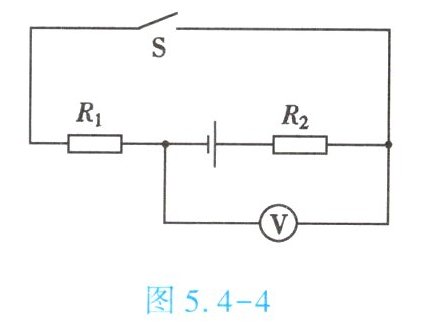

7. ($\star\star$)如图 5.4 - 4 所示,电源电压保持不变,$R_{1} = 8\Omega$,$R_{2} = 7\Omega$,闭合开关$S$后,电压表的示数为$4V$,则电源电压为【B】

A.$2.5V$
B.$7.5V$
C.$14V$
D.$3.5V$

答案： B

8. ($\star\star$)如图 5.4 - 5 所示是一个厨房天然气安全监控的部分电路原理图,电源电压不变,$R_{0}$为定值电阻,$R$是用半导体材料制成的气敏电阻,其阻值会随着天然气浓度的升高而变小。闭合开关$S$,若厨房天然气浓度升高,则下列判断正确的是【A】

A.电压表的示数变大
B.气敏电阻$R$的阻值变大
C.通过电阻$R_{0}$的电流变小
D.气敏电阻$R$两端电压变大

答案： A

9. ($\star\star\star$)如图 5.4 - 6 所示的电路图中,电源电压保持不变,当开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为$0.5A$,电压表的示数为$6V$；将电压表、电流表的位置互换,当开关$S_{1}$断开、$S_{2}$闭合,电流表的示数为$0.3A$。则下列计算结果正确的是【B】

A.$R_{1} = 8\Omega$
B.$R_{2} = 8\Omega$
C.$R_{1} = 20\Omega$
D.$R_{2} = 20\Omega$

答案： B

扫码技术与传感器
二维码扫描应用广泛,也给我们生活带来了便利。使用时如图 5.4 - 7 甲所示,先用手机将二维码图像扫描后变成电信号,经过一系列处理后传递出去。它的核心技术是图像传感器(即 CMOS,中文名为互补金属氧化物半导体),由许多感光单位组成,通常以百万像素为单位。每个感光单位使用一种高感光度的半导体材料制成,能把光转换成电流,这种电流被处理芯片记录和解读成影像。工作过程：输入的电信号驱动发光二极管(LED),使之发出一定波长的光,照向被测物发生反射,被光敏三极管(如图 5.4 - 7 乙所示)接收而产生光电流,再经过芯片处理记录、解码,这就完成了电—光—电的转换。这里利用了光敏三极管在给定的光照度下光敏三极管上的电压与光电流的关系。利用如图 5.4 - 7 丙所示测试电路对某型号光敏三极管进行光电特性测试,得到如图 5.4 - 7 丁所示的光电特性图像。

请根据上述材料,回答下列问题。
如图 5.4 - 7 丙所示的电路中,某次光照下测得毫安表的示数为$2mA$,则此时光敏三极管的亮电阻(有光照下的电阻)为1500$\Omega$。由图 5.4 - 7 丁可知,此时光照度为600$lx$($lx$为光照度的单位)。

答案： 1500；600
