《2025年基础训练大象出版社九年级物理全一册教科版》

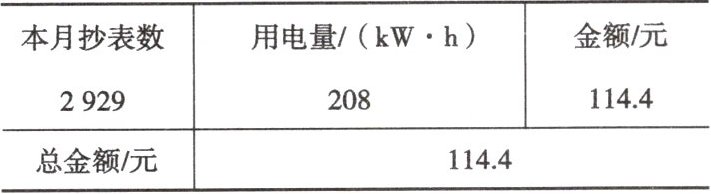

7. (★★)如图 6.1 - 5 是某同学家某月的电费单据,据此单据,你可以得到哪些数据信息？(答出两点)

(1)本月用电量为208 kW·h。
(2)本月电费总金额为114.4元。

答案：
(1) 本月用电量为208 kW·h。
(2) 本月电费总金额为114.4元。

8. (★★)2022 年 8 月,“碳中和”一词被收录在《现代汉语规范词典》第四版。在日常生活中,节约用电是实现“碳中和”的途径之一。下列行动中,不能实现节约用电目的的是【D】
A.把家里的电灯泡换成新型节能灯
B.不看电视时,尽量关闭电源
C.晚上注意随手关灯
D.热水器长期不用时,可以不关掉电源

答案： D

智能电加热眼罩
近几年,近视眼成为影响青少年身体健康的重要因素,为有效保护眼睛,降低近视率,目前市场上推出一款电加热眼罩(如图 6.1 - 6 甲所示),对缓解眼疲劳有一定效果。电加热眼罩是在绝缘的聚酯薄膜表面有序排列 10 根相同的具有发热、控温双重功能的 PTC 加热丝,PTC 是一种新型的半导体陶瓷材料,它以钛酸钡为主,渗入多种物质后加工而成。电加热眼罩的内部结构如图 6.1 - 6 乙所示,PTC 加热丝两端与金属导线相连,形成网状结构,由$6V$的锂电池供电。每根 PTC 加热丝的电阻随温度变化的关系图像如图 6.1 - 6 丙所示,当温度达到$40^{\circ}C$时,PTC 加热丝的发热功率等于散热功率(即在相同时间内产生的热量与散失的热量相等),温度保持不变,实现智能控温。
请根据上述材料,回答下列问题。
(1)根据题意,这 10 根 PTC 加热丝的连接方式是并联(填“串联”或“并联”)。
(2)电加热眼罩加热电路的最大电流为1.5A,最小阻值为4$\Omega$。

答案：
(1)并联；
(2)1.5；4
