3. (★★)下列关于串联电路的说法错误的是【A】
A.家中各用电器是串联连接的
B.串联电路只有一条通路
C.串联电路中只有一个开关时,这个开关可以使电路中的灯泡同时发光或同时熄灭
D.串联电路中若一个用电器内部开路,则其余用电器均不能正常工作

答案： A

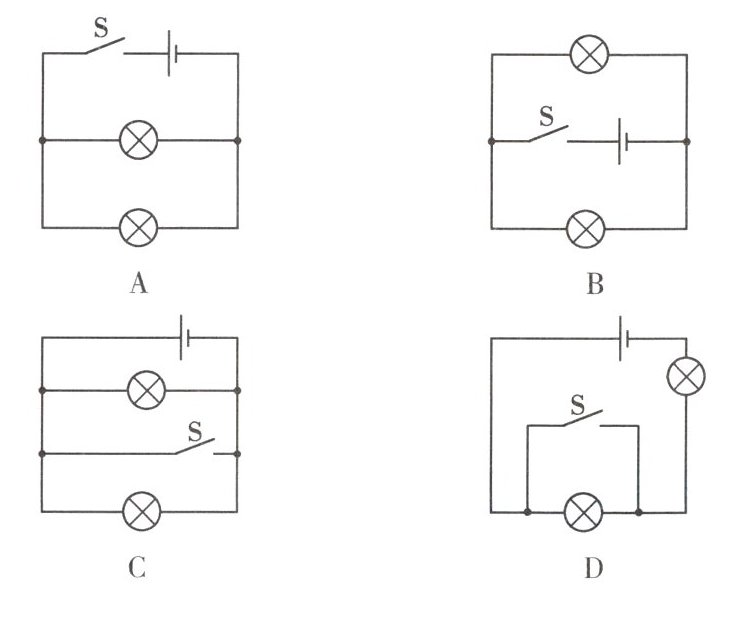

4. (★★)如图 3.3 - 7 所示的电路图中,若闭合开关 $ S $,只有一只灯泡能发光的是【C】

答案： C

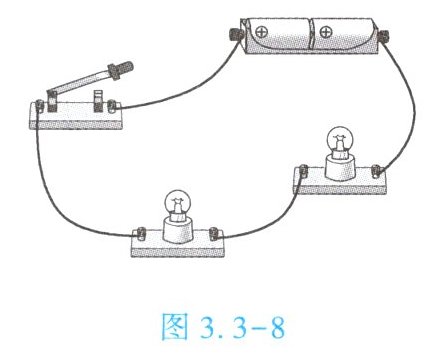

5. (★★★)如图 3.3 - 8 所示,小明把两只灯泡串联接入电路来探究串联电路的特点。

(1) 在连接电路时,开关必须断开；开关闭合并且两灯都发光时,取下其中一只灯泡,可观察到另一只灯泡熄灭的现象。该现象说明了串联电路中各用电器相互影响(填“相互影响”或“不相互影响”)。
(2) 开关闭合并且两灯都发光时,使其中一只灯泡短路,可观察到被短路的灯泡不亮,另一只灯泡的亮度变亮。(填“变亮”“变暗”“不亮”或“不变”)
(3) 小明为了识别两灯都亮时连线较乱的电路是串联还是并联,下列方法是否可行？
|方法|操作|现象|结论|方法是否可行|
|方法 1|把其中一只灯泡从灯座取下|另一只灯泡熄灭|两灯一定是串联|①可行|
|方法 2|把任意一根导线断开|两灯都熄灭|两灯一定是串联|②不可行|

答案：
(1)断开；另一只灯泡熄灭；相互影响
(2)不亮；变亮
(3)①可行；②不可行

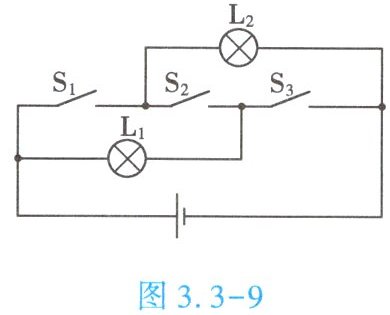

6. (★★★)如图 3.3 - 9 所示的电路图中,若闭合开关 $ S_2 $,断开开关 $ S_1 $ 和 $ S_3 $,则小灯泡 $ L_1 $、$ L_2 $ 的连接方式为串联；若闭合开关 $ S_1 $ 和 $ S_3 $,断开开关 $ S_2 $,则小灯泡 $ L_1 $、$ L_2 $ 的连接方式为并联；若闭合开关 $ S_1 $ 和 $ S_2 $,断开开关 $ S_3 $,则小灯泡 $ L_1 $不发光,$ L_2 $不发光；若开关 $ S_1 $、$ S_2 $、$ S_3 $ 均闭合,则电路为电源短路,此时电源将会烧坏。

答案： 串联；并联；不发光；不发光；电源短路

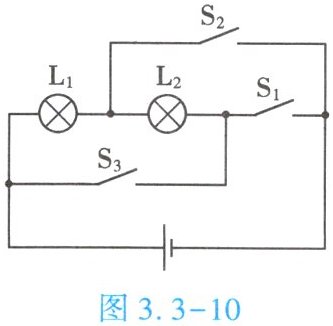

7. (★★★)如图 3.3 - 10 所示的电路图中：

(1) 只使灯泡 $ L_1 $ 亮,应闭合开关S3,断开开关S1、S2。
(2) 要使灯泡 $ L_1 $、$ L_2 $ 串联,应闭合开关S2,断开开关S1、S3。
(3) 要使灯泡 $ L_1 $、$ L_2 $ 并联,应闭合开关S1、S2,断开开关S3。
(4) 如果闭合开关 $ S_1 $、$ S_3 $,则电路故障是电源短路。

答案：
(1) S3；S1、S2
(2) S2；S1、S3
(3) S1、S2；S3
(4) 电源短路
