《2025年基础训练大象出版社九年级物理全一册教科版》

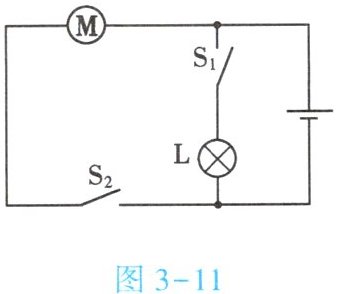

11. (★★)如图3-11所示是简化的玩具警车的电路图,下列说法正确的是【B】

A.开关$S_1$控制整个电路
B.电动机与小灯泡工作时互不影响
C.电动机工作时,小灯泡一定也工作
D.开关$S_1、$$S_2$都闭合时,电动机与小灯泡是串联的

答案： B

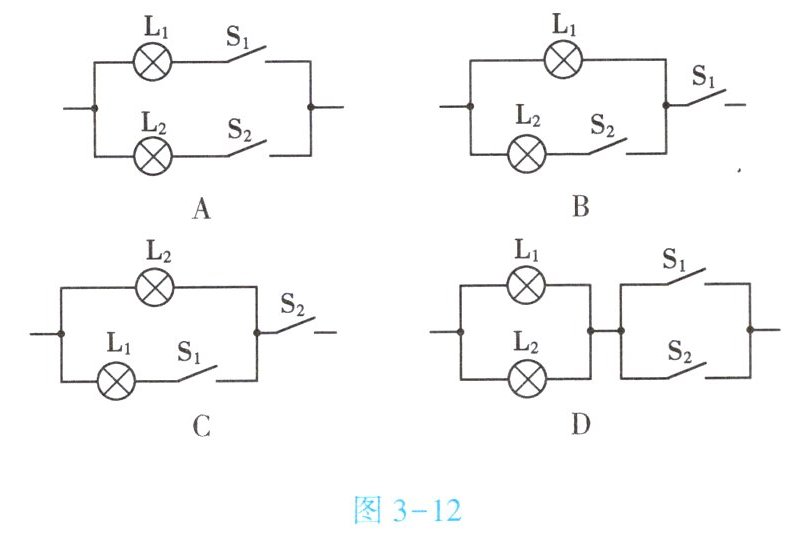

12. (★★★)老师给小龙一个密封盒,其表面可见两个开关$S_1、$$S_2$和两盏灯$L_1、$$L_2。$为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作：先闭合$S_1,$只有灯$L_1$发光；又闭合$S_2,$两灯都发光；再断开$S_1,$两灯都熄灭。图3-12中符合上述操作结果的连接方式是【B】

答案： B

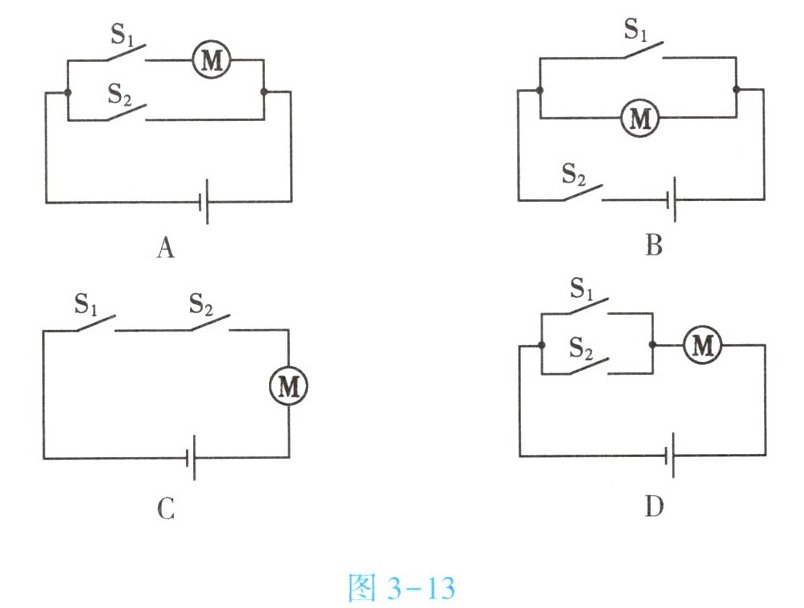

13. (★★)喜爱物理的小明想设计一个双钥匙电动安全锁,这里钥匙相当于“开关”,要求两把钥匙同时使用(开关闭合)才能开锁,图3-13中符合设计要求的电路图是【C】

答案： C

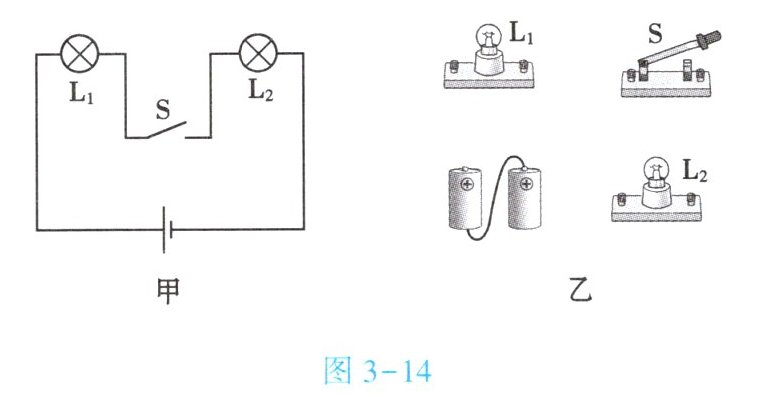

14. (★★)用笔画线表示导线,按照图3-14甲所示的电路图,将图3-14乙中各元件连接起来。(导线不允许交叉)

答案：

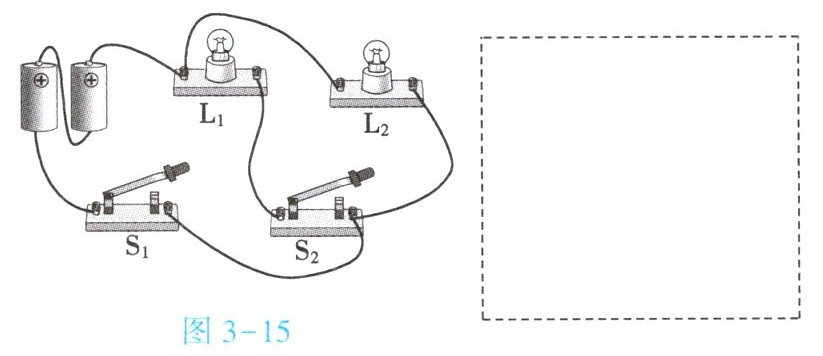

15. (★★)请根据图3-15所示的实物电路,在虚线框内画出正确的电路图(要求：标出$S_1、$$S_2、$$L_1、$$L_2)。$

答案： 电路图如下：
（图略，描述如下）
虚线框内电路图：
$S_1$和$L_1$（灯）串联作为一条支路，
$S_2$和$L_2$（灯）串联作为另一条支路，
两条支路并联。

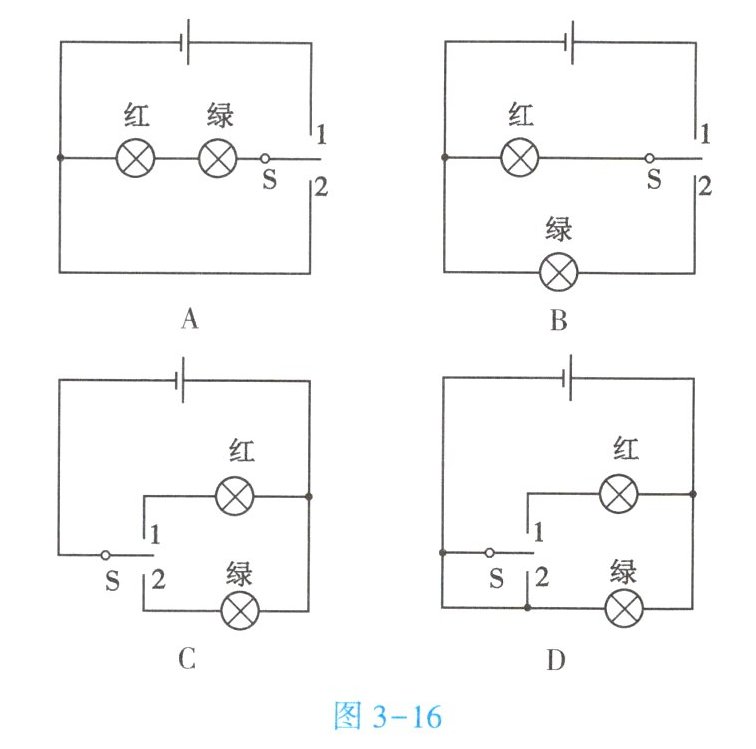

16. (★★)(2025·广州)出租车驾驶室内设计了控制电路来显示是否载有乘客,车顶指示灯显示红色时载有乘客,显示绿色时未载乘客。如图3-16所示的电路图中,通过开关S接“1”或“2”可以符合上述设计要求的是【B】

答案： B
