请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|认识变阻器|①从影响电阻大小的因素分析,在温度不变的情况下,改变导体电阻的方法有：改变导体的长度,改变导体的横截面积,改变导体的材料。
②滑动变阻器的原理：在导体的材料、横截面积不变的情况下,通过改变它接入电路中的电阻丝的长度来改变电阻的大小。
③电阻箱是一种能够显示阻值的变阻器。|
|多种多样的变阻器|在生活、生产和科学研究中,变阻器有广泛的应用。实际电路中用来调节的变阻器称为电位器。|

答案： ①长度、横截面积、材料；②材料、横截面积、长度；③显示阻值；电位器

1. (★★)滑动变阻器铭牌上标有“20 Ω 2 A”字样,“20 Ω”表示滑动变阻器的最大阻值为20 Ω,“2 A”表示允许通过的最大电流为2 A,它是通过改变接入电路中的电阻丝的长度来改变电阻的。

答案： 滑动变阻器的最大阻值为20 Ω ；最大电流为2 A ；电阻丝的长度

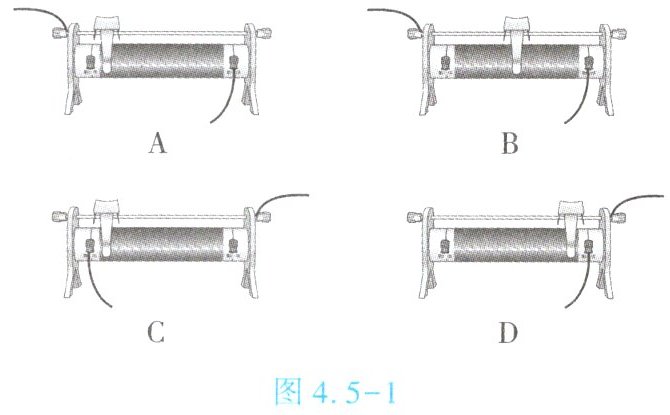

2. (★★)如图 4.5 - 1 所示是实验电路连接好后,滑动变阻器接入电路的四种情形,已经可以闭合开关开始实验的是【C】

答案： C

3. (★★)(双选)如图 4.5 - 2 所示的滑动变阻器有四种接法：A 与 C、A 与 D、B 与 C、B 与 D。当滑动变阻器的滑片 P 向右移动时能使连入电路中的电阻值变大的接法是【AB】

A.A 与 C
B.A 与 D
C.B 与 C
D.B 与 D

答案： AB

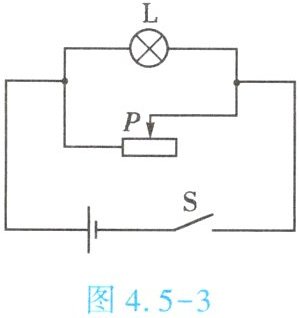

4. (★★)如图 4.5 - 3 所示,电源电压保持不变,闭合开关 S,当滑动变阻器的滑片 P 向右移动时,灯泡 L【C】

A.变亮
B.变暗
C.亮度不变
D.无法判断

答案： C
