4. (★★)小华同学用伏安法来测量一个阻值约为5Ω的定值电阻$R_x$,实验室有如下器材供选用：A. 两节干电池；B. 开关一个和导线若干；C. 电压表(0~3V,0~15V)；D. 电流表(0~0.6A,0~3A)；E. 滑动变阻器(0~10Ω)；F. 滑动变阻器(0~50Ω)。
(1) 小华同学完成实验电路设计后,为了获取更多的实验数据,使电流表示数从0.1A逐渐变大并记录数据,他应选用的滑动变阻器是______(填“E”或“F”)。

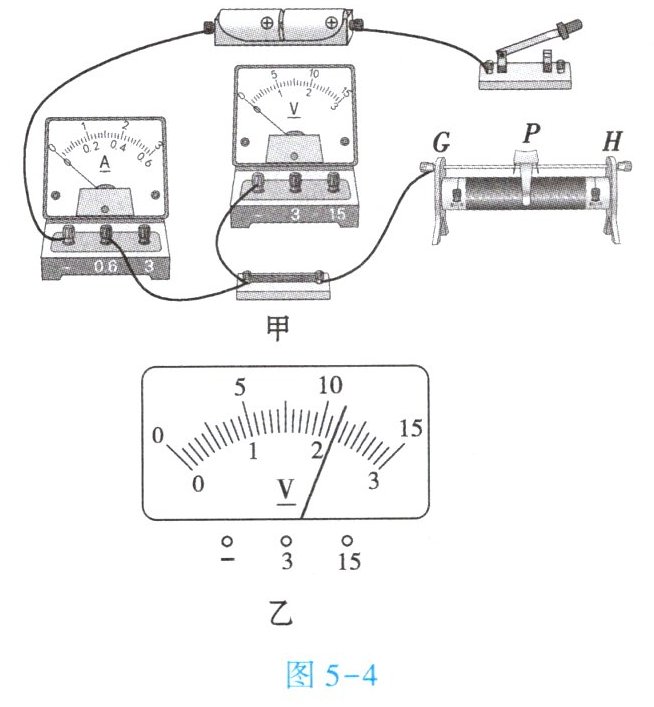

(2) 根据设计的实验电路要求,请用笔画线代替导线完成图5-4甲所示的实物电路。

(3) 小华在闭合开关后,移动滑动变阻器的滑片$P$时,发现电流表的示数始终为零,而电压表有示数但不发生变化,此时电路中的一处故障可能是______(填“①”“②”“③”或“④”)。
①滑动变阻器开路
②滑动变阻器短路
③定值电阻$R_x$开路
④定值电阻$R_x$短路
(4) 排除故障后,电流表的示数为0.4A,电压表的示数如图5-4乙所示,则本次实验测得的定值电阻$R_x$的阻值为______Ω。

答案：

(1)E

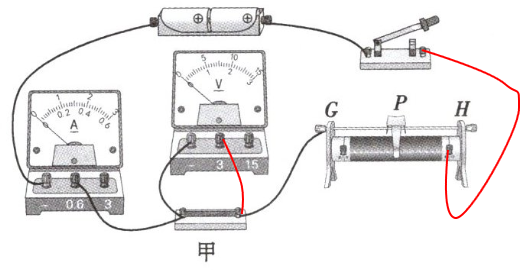

(2)

(3)③

(4)5

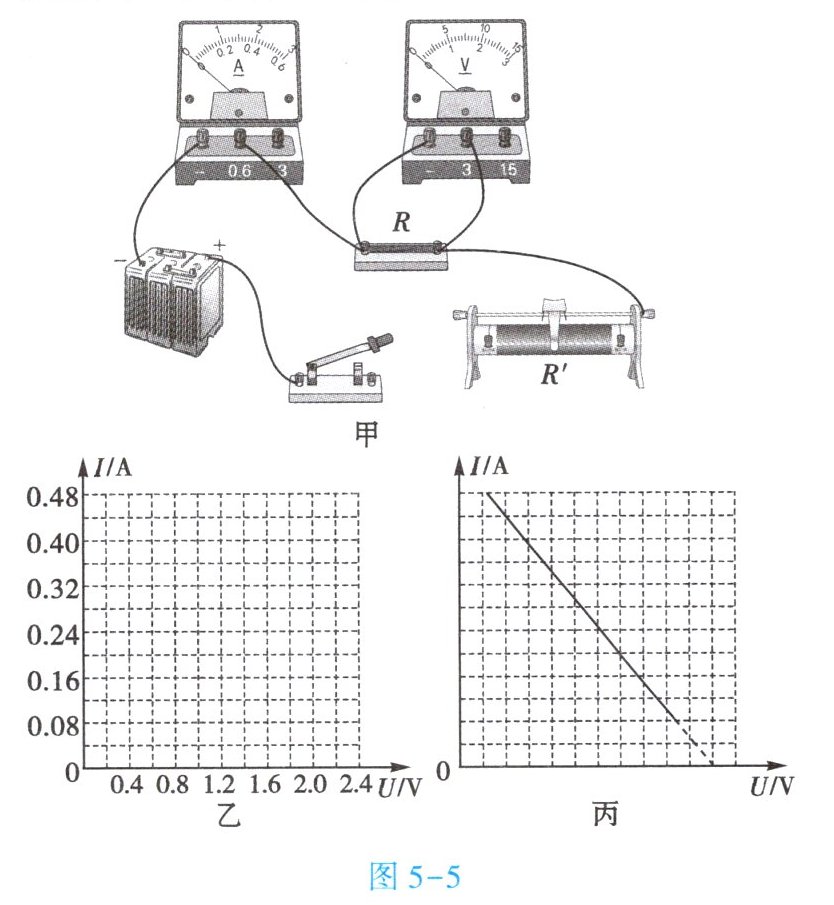

1. (★★★)如图5-5甲所示是小俊和小红在“探究电阻一定时电流与电压关系”实验中连接的部分实物电路。

(1) 请用笔画线代替导线将实物电路连接完整,使滑片向右移动时电流表的示数变大。
实物电路连接：滑动变阻器接右下接线柱和右上接线柱，电压表并联在定值电阻R两端（正接线柱接R左端，负接线柱接R右端），电流表串联在电路中。
(2) 正确连接电路,闭合开关后,发现电流表无示数,电压表有示数,则电路可能出现的故障是______。
定值电阻R断路
(3) 排除故障后进行实验,测量出的数据如下表所示,请在图5-5乙的坐标纸中描点并绘制出$I-U$图像。
|实验次数|1|2|3|4|5|6|
|电压$U/V$|0.4|0.8|1.2|1.6|2.0|2.4|
|电流$I/A$|0.08|0.16|0.24|0.32|0.40|0.48|
根据数据描点(0.4,0.08)、(0.8,0.16)、(1.2,0.24)、(1.6,0.32)、(2.0,0.40)、(2.4,0.48)，用直线连接各点。
(4) 小俊和小红分析图像后得出了结论,为了使结论具有普遍性,小俊提出用刚才的实验器材增加实验次数,小红提出换用不同的定值电阻重复前面的实验。你觉得科学合理的是______(填“小俊”或“小红”)的方案。
小红
(5) 他们发现另外一组同学绘制出的图像(如图5-5丙所示)所反映出的规律与自己的不同,请分析该小组实验中可能存在的问题是______。
电压表并联在了滑动变阻器两端

答案：
(1) 实物电路连接：滑动变阻器接右下接线柱和右上接线柱，电压表并联在定值电阻R两端（正接线柱接R左端，负接线柱接R右端），电流表串联在电路中。（画图略，描述连接方式）
(2) 定值电阻R断路
(3) 根据数据描点(0.4,0.08)、(0.8,0.16)、(1.2,0.24)、(1.6,0.32)、(2.0,0.40)、(2.4,0.48)，用直线连接各点。（图像略）
(4) 小红
(5) 电压表并联在了滑动变阻器两端
