《2025年基础训练大象出版社九年级物理全一册教科版》

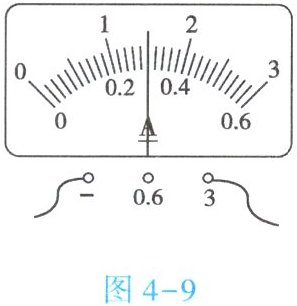

1. (★★)如图4 - 9所示是实验室中常见的一种仪表的示意图,请写出从图中得到的三条信息：①这是一个电流表；②______电流表有两个量程，分别是0~0.6A和0~3A；③______电流表的分度值，0~0.6A量程时分度值为0.02A，0~3A量程时分度值为0.1A（或指针指在表盘中央刻度线处）。

答案： ①这是一个电流表；②电流表有两个量程，分别是0~0.6A和0~3A；③电流表的分度值，0~0.6A量程时分度值为0.02A，0~3A量程时分度值为0.1A（或指针指在表盘中央刻度线处）

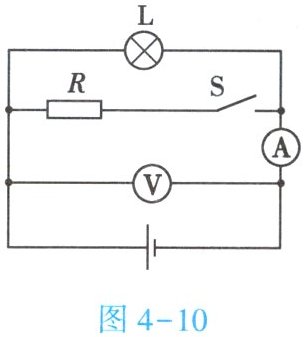

2. (★★)如图4 - 10所示的电路图中,电源电压恒定,灯泡L上标有“3.8 V”字样,开关S断开时,灯泡L发光,电表正常工作。当开关S闭合后,电流表的示数变大,电压表的示数不变。(填“变大”“变小”或“不变”)

答案： 变大；不变

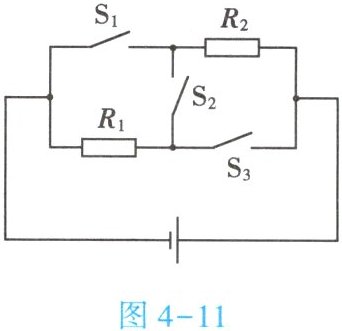

3. (★★★)如图4 - 11所示的电路图中,当$S_1、$$S_3$断开$,S_2$闭合时,电阻$R_1$与$R_2$串联；当$S_2$断开$,S_1、$$S_3$闭合时,电阻$R_1$与$R_2$并联；若同时闭合$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 串；并；短路

4. (★★)假如超导体在常温下可以使用,我们的生活有哪些变化？请写出两个合理的猜想。
猜想一：输电线上没有能量损耗，可降低用电成本。
猜想二：电动机效率大幅提高，设备更节能。

答案： 输电线上没有能量损耗，可降低用电成本；电动机效率大幅提高，设备更节能。

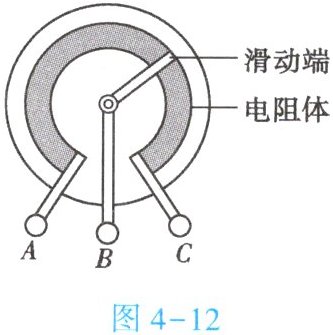

5. (★★)小红买了一个电位器,如图4 - 12所示,如果把它与灯泡串联起来,利用它可以改变灯泡的亮度。现想使滑动端顺时针转动时,灯泡变暗,下列连法正确的是【C】

A.连接A、C
B.连接B、C
C.连接A、B
D.以上都不正确

答案： C
