《2025年基础训练大象出版社九年级物理全一册教科版》

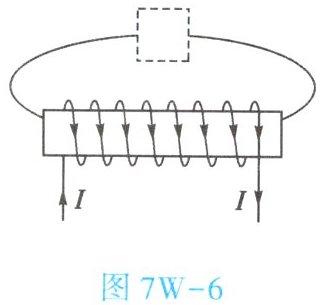

6. (★★)在如图7W-6所示的虚线框中用箭头画出磁感线的方向。

答案： 1. 由右手螺旋定则判断螺线管磁极：右手握住螺线管，四指指向电流方向（向下），大拇指指向螺线管右端为N极，左端为S极。
2. 磁感线从N极出发回到S极，虚线框内磁感线方向向左。
（在虚线框内画水平向左的箭头）

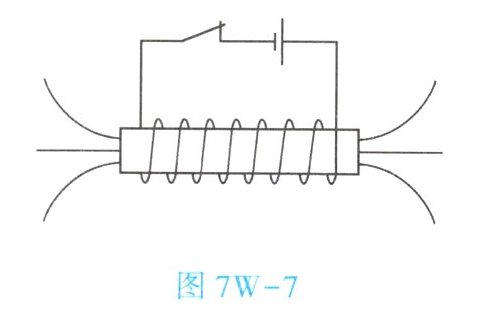

7. (★★)如图7W-7所示,请标出通电螺线管的N、S极,并用箭头画出图中磁感线的方向。

答案： 1. 电流从电源正极流出，经开关流入螺线管左端。
2. 用右手握住螺线管，四指指向电流方向（左端流入，右端流出），大拇指指向螺线管右端，故右端为N极，左端为S极。
3. 磁感线从N极出发，回到S极，在螺线管外部，磁感线方向向右。
（在图中标出：螺线管右端为N极，左端为S极；磁感线方向从右端N极出发，向左回到左端S极，用箭头表示。）

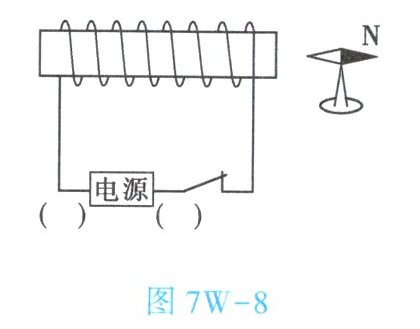

8. (★★)闭合开关,通电螺线管附近小磁针的N极指向如图7W-8所示,请在图中括号内标出电源的“+”“-”极。

答案： 1. 根据小磁针N极指向，确定通电螺线管右端为S极，左端为N极。
2. 由安培定则（右手螺旋定则），右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，即电流从螺线管右端流入，左端流出。
3. 因此，电源右端为“+”极，左端为“-”极。
（-）电源（+）

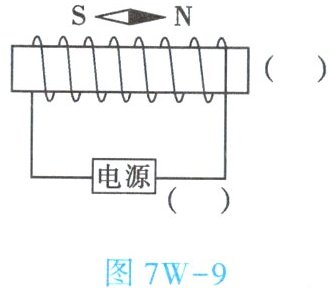

9. (★★)根据图中小磁针的指向,在图7W-9的括号内标出通电螺线管的N极或S极,以及电源的“+”极或“-”极。

螺线管的左端括号内标出S极，右端括号内标出N极；电源左端括号内标出“+”极，右端括号内标出“-”极。

答案： 根据图中小磁针的指向，小磁针的N极指向螺线管的右端，因此螺线管的右端为N极，左端为S极。
使用右手螺旋定则，右手握住螺线管，四指弯曲方向为电流方向，拇指指向N极。由此可知，电流从螺线管的左端流入，右端流出。
电源的“+”极连接到螺线管的左端，电源的“-”极连接到螺线管的右端。
在图中标注：
螺线管的左端为S极，右端为N极。
电源的左端为“+”极，右端为“-”极。
（图中应标注如下：螺线管的左端括号内标出S极，右端括号内标出N极；电源左端括号内标出“+”极，右端括号内标出“-”极。）

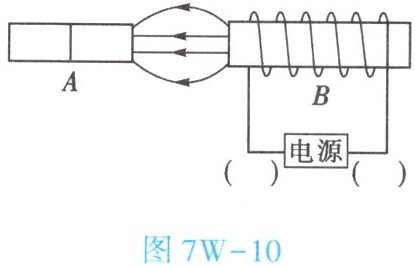

10. (★★)如图7W-10所示是永磁体A和电磁铁B之间的磁场分布。请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”“-”极。

永磁体A右端磁极为N极；电源左侧为“+”，右侧为“-”。

答案： 永磁体A右端磁极为N极；电源左侧为“+”，右侧为“-”。
（图示：永磁体A右端标“N”，电磁铁B的电源左端标“+”，右端标“-”） 。
