《2025年基础训练大象出版社九年级物理全一册教科版》

1. (★★)如图9-1所示是一台饮水机的使用警告标示。警告语中要求使用带有地线的三孔插座的目的是【B】

A.防止使用时饮水机的电压过大
B.防止使用时饮水机外壳带电使人触电
C.防止使用时饮水机的电流过大
D.为了让饮水机的外壳与大地绝缘

答案： B

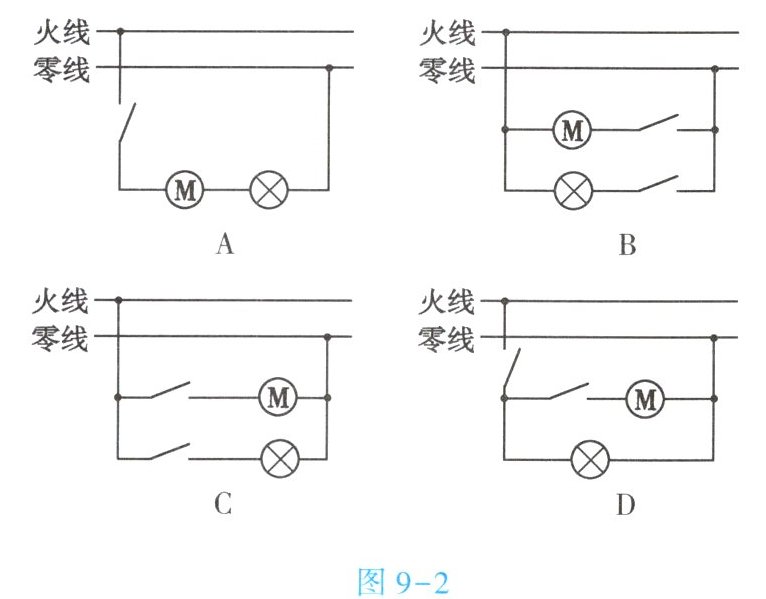

2. (★★★)家用吊扇灯的风扇和灯既可以独立工作,又可以同时工作,图9-2中的电路正确的是【B】

答案： B

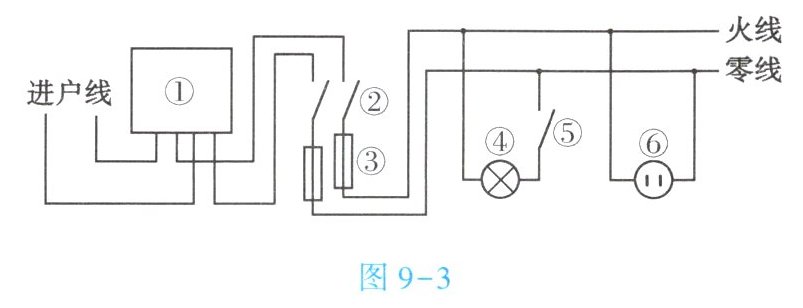

3. (★★★)对于如图9-3所示的家庭电路,下列说法正确的是【C】

A.元件①是电能表,②是熔断器,③是空气开关
B.元件①②③的正确连接顺序为②①③
C.图中接错的元件是⑤⑥
D.图中电路元件连接完全正确

答案： C

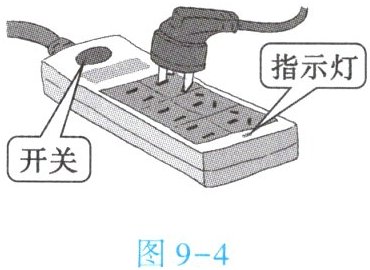

4. (★★★)如图9-4所示是家庭常用的插线板,开关断开时,指示灯不发光,插孔不能提供工作电压；开关闭合时,指示灯发光,插孔可以提供工作电压；如果指示灯损坏,开关闭合时插孔也能提供工作电压。下列说法正确的是【D】

A.插线板上指示灯和插孔是串联关系
B.开关闭合时用试电笔接触任一插孔,试电笔的氖管都会发光
C.插线板电线的绝缘皮破损,仍能安全使用
D.插线板接多个用电器同时工作时,总电流不能超过插线板允许的最大电流

答案： D

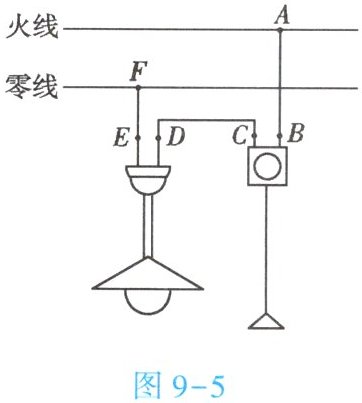

5. (★★★)如图9-5所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间断路。若试电笔接触A至F各点都发光,说明进户零线断路。

答案： 断路，进户零线断路
