《2025年基础训练大象出版社九年级物理全一册教科版》

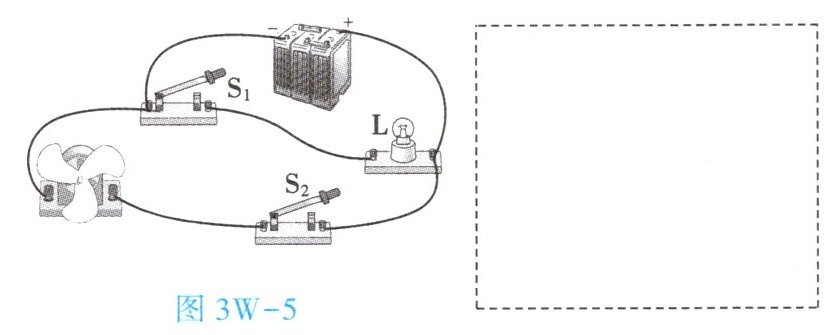

5. (★★) 请根据图 3W - 5 所示的实物电路,在虚线框内画出对应的电路图。

答案： 解题步骤：
识别电路中的各个元件：电源、开关$S_1$、开关$S_2$、灯泡$L$、电动机（或用电器）。
确定元件之间的连接方式：电源、开关$S_1$、电动机串联成一条支路。
开关$S_2$、灯泡$L$串联成另一条支路。
两条支路并联。
根据以上信息，画出对应的电路图：
电源用符号“$ \电池符号$”表示。
开关$S_1$和开关$S_2$分别用符号“$ \开关符号$”表示，并标注$S_1$和$S_2$。
灯泡$L$用符号“$ \灯泡符号$”表示。
电动机（或用电器）用符号“$ \电动机符号$”表示。
电路图如下：
(画图步骤说明，由于这里无法直接画图，用文字描述)：
画一个电源符号。
从电源正极出发，画一条线到开关$S_1$，再从$S_1$到电动机，最后回到电源负极，形成一条支路。
从电源正极再画一条分支到开关$S_2$，然后从$S_2$到灯泡$L$，最后回到电源负极，形成另一条支路。
最终电路图：
(此处应插入画好的电路图，由于无法直接画图，以下为描述性表示)
电源正极 ---$S_1$--- 电动机 --- 电源负极

 |

 $S_2$--- 灯泡$L$ --- 电源负极
最终答案的电路图如下：
（虚线框内）

电源 ---$S_1$--- 电动机

 |

 电源 ---$S_2$--- 灯泡$L$

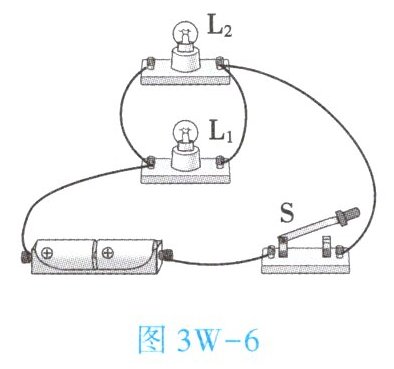

6. (★★) 请根据图 3W - 6 所示的实物电路,在虚线框中画出对应的电路图。

答案： 虚线框中电路图如下：
从电源正极开始，依次画出开关$S$，之后电路分为两条支路，一条支路画出灯泡$L_1$，另一条支路画出灯泡$L_2$，最后两条支路汇合回到电源负极。
即电路图为两灯泡$L_1$、$L_2$并联，开关$S$在干路上。

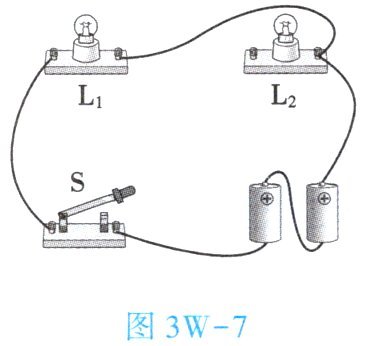

7. (★★) 如图 3W - 7 所示,某同学要连接由灯泡 $ L_1 $ 和 $ L_2 $ 组成的并联电路,开关 $ S $ 要同时控制两盏灯,请将所缺的一根导线补上。

答案： 1. 分析题目要求：要使灯泡$L_1$和$L_2$组成并联电路，开关$S$同时控制两盏灯，目前电路中缺少一根导线来正确连接电路。
2. 观察原图可知，应将开关$S$的右接线柱与灯泡$L_1$的左接线柱相连，这样两灯并联且开关在干路上能同时控制两盏灯。
3. 补画导线：从开关$S$的右接线柱画一条导线连接到灯泡$L_1$的左接线柱。
故补画导线后的图如下：
[此处应呈现补画导线后的正确电路图，由于无法直接画图，可用文字描述：开关$S$的右接线柱与灯泡$L_1$的左接线柱用导线连接] 。

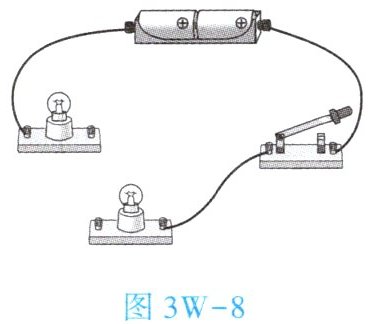

8. (★★) 请按照图 3W - 8 连接的实物电路,使两只小灯泡并联,且开关同时控制两只小灯泡。

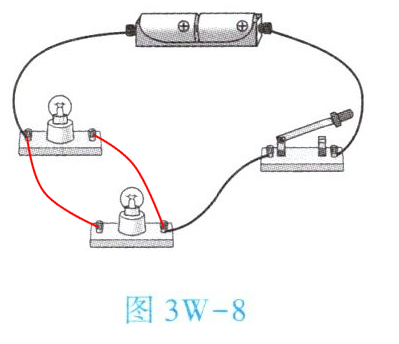

答案：

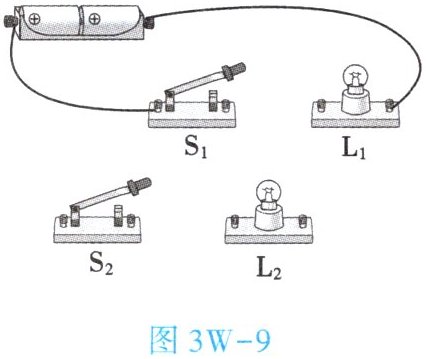

9. (★★★) 请用笔画线表示导线将图 3W - 9 中的各电学元件按要求连成一个完整的电路(导线不能交叉)。要求：①两个开关都闭合时只有灯泡 $ L_1 $ 亮；②只闭合开关 $ S_1 $ 时两灯都亮；③只闭合开关 $ S_2 $ 时两灯都不亮。

答案： 根据题目要求，电路连接如下：
1. 电源正极连接开关$S_1$的一个接线柱。
2. 开关$S_1$的另一个接线柱分别连接灯泡$L_1$的一个接线柱和开关$S_2$的一个接线柱、灯泡$L_2$的一个接线柱（形成分支）。
3. 灯泡$L_1$的另一个接线柱直接连接电源负极。
4. 开关$S_2$的另一个接线柱与灯泡$L_2$的另一个接线柱连接后，共同连接电源负极。
（说明：$L_1$与$L_2$并联，$S_1$在干路控制总电路，$S_2$与$L_2$并联，闭合时短路$L_2$。）
