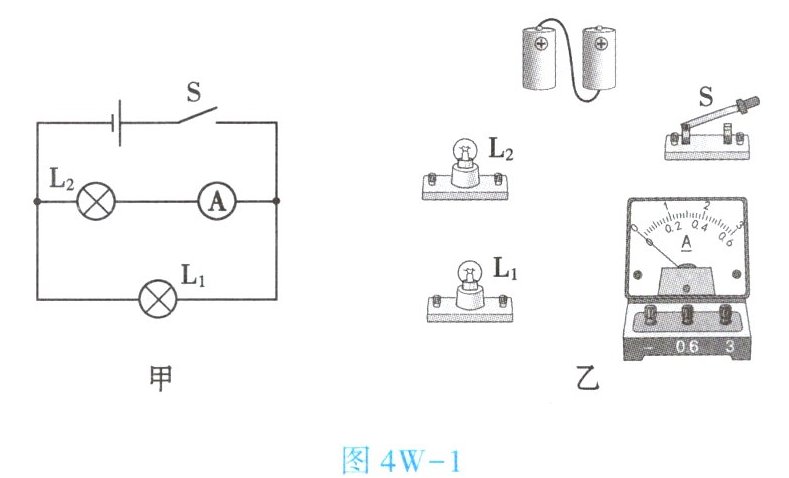

1. (★★)根据图4W-1甲所示的电路图将图4W-1乙中的实物电路用笔画线表示导线连接起来,要求导线不能交叉。

答案： 1. 分析电路图：
由图甲可知，灯$L_1$与$L_2$并联，电流表测$L_2$所在支路的电流，开关控制整个电路。
2. 连接实物图：
从电源正极出发，用导线连接开关，从开关另一端引出导线分两支。
一支导线连接灯$L_1$，再从$L_1$另一端引导线回到电源负极。
另一支导线连接电流表和灯$L_2$串联（电流表“+”接线柱进，“ - ”接线柱出），然后从$L_2$另一端引导线回到电源负极。
实物连接图如下：
（请自行想象或在实际操作中，将开关一端接电源正极，开关另一端分两路，一路接$L_1$后回电源负极；另一路接电流表正接线柱，电流表负接线柱接$L_2$，$L_2$另一端回电源负极 ）

2. (★★)根据图4W-2甲所示的电路图,将图4W-2乙中的实物用笔画线表示导线连接起来,要求导线不能交叉。(图甲中电流表的示数是0.3A,电压表的示数是3V)

答案： 根据图4W-2甲所示的电路图，实物图连接如下：
1. 将两节电池串联作为电源。
2. 开关一端接电源正极，另一端分为两支路。
3. 上支路接灯泡$L_1$，然后接电流表，电流表量程选择0 - 0.6A。
4. 下支路接灯泡$L_2$。
5. 两支路另一端汇合后接回电源负极。
6. 电压表并联在灯泡$L_2$两端，量程选择0 - 3V。
连接后的实物图如下（由于无法实际画图，用文字描述连接关系）：电源正极 - 开关 - 灯泡$L_1$ - 电流表 - 电源负极构成一条支路；电源正极 - 开关 - 灯泡$L_2$ - 电源负极构成另一条支路；电压表并联在$L_2$两端。

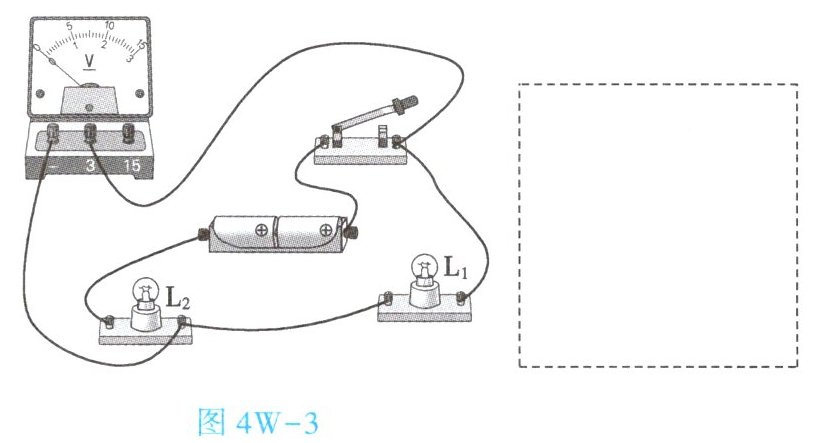

3. (★★)根据图4W-3所示的实物电路,在虚线框内画出对应的电路图。

答案： 解题步骤：
1. 分析电路连接方式：
电源、开关、灯泡$L_1$、滑动变阻器串联连接。
灯泡$L_2$与滑动变阻器并联，电压表测量$L_2$两端电压。
2. 画出对应的电路图：
电源、开关、灯泡$L_1$、滑动变阻器依次串联。
灯泡$L_2$并联在滑动变阻器两端，电压表并联在$L_2$两端。
对应的电路图如下：
[此处应画电路图，文字描述为：电源正极出发，依次连接开关、灯泡$L_1$、滑动变阻器，回到电源负极；灯泡$L_2$并联在滑动变阻器两端，电压表并联在$L_2$两端]
由于这里无法直接画图，用文字表述电路图结构。

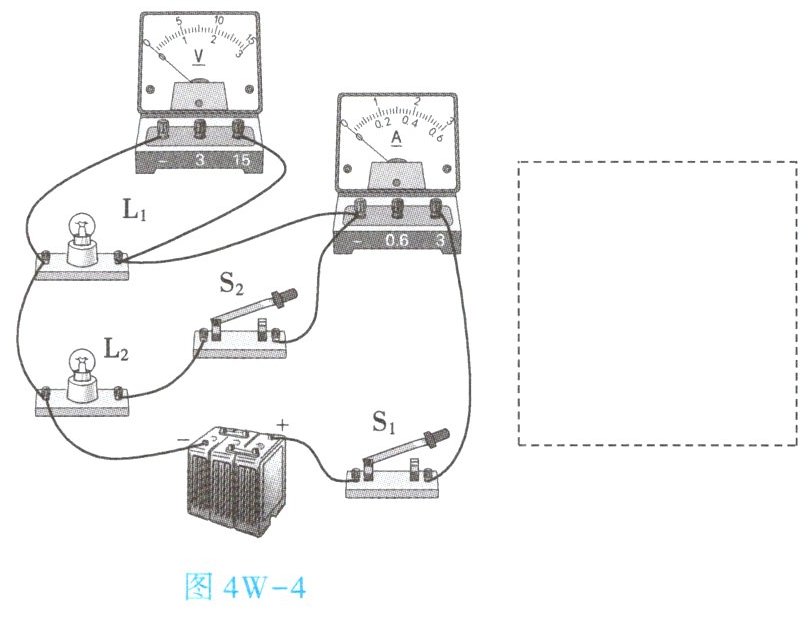

4. (★★)根据图4W-4所示的实物电路,在虚线框中画出对应的电路图。

答案： 电路图绘制步骤：
1. 识别电路元件
电源（电池组）、开关S₁（干路）、S₂（支路）、灯泡L₁、L₂、电流表A、电压表V。
2. 分析电路连接方式
电源正极→S₁后分为两条支路：
① 支路1：L₁→电流表A
② 支路2：S₂→L₂
两支路汇合后回到电源负极，L₁与L₂并联。
3. 确定电表测量对象
电流表A串联在L₁支路，测L₁电流；
电压表V并联在L₁两端，测L₁电压。
电路图：
```
+───S₁───┬───L₁───A───┬───
│ │ │
电源 │ │ │ 电源
(+)────┘ │ │ (-)
│ │
└───S₂───L₂──┘
│
V
```
说明：
干路开关S₁控制整个电路；
S₂仅控制L₂支路；
电压表V并联于L₁两端，电流表A串联于L₁支路。
（注：实际答题需用规范电路符号绘制，此处为文本示意。）
