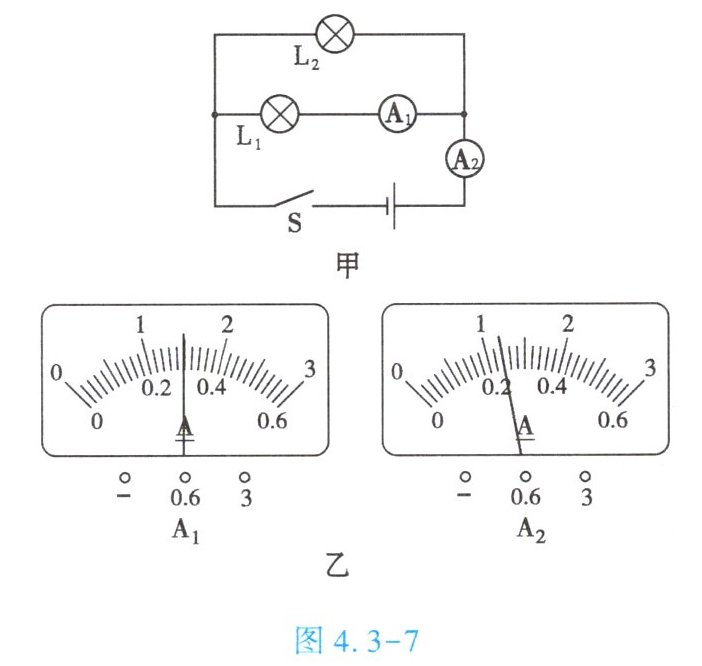

2. (★★)如图 4.3 - 7 甲所示的电路图中,当开关 S 闭合后,电流表的示数如图 4.3 - 7 乙所示,其中电流表$ A_1 $测量通过灯泡_________(填$“L_1”$或$“L_2”)$的电流,电流表$ A_2 $的示数为_________A,通过灯泡$ L_2 $的电流为_________A。

L₁；1.5；1.2

答案： L₁；1.5；1.2

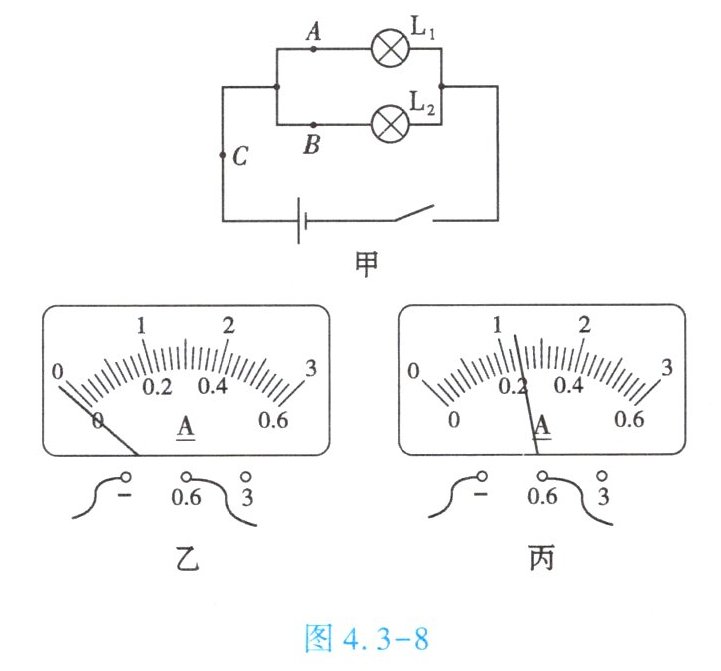

3. (★★)在“探究并联电路中电流的特点”的实验中,如图 4.3 - 8 甲所示是实验的电路图。

(1)电流表应串联(填“串联”或“并联”)在被测电路中。若要测量干路电流,则电流表应接在图 4.3 - 8 甲中的C点。
(2)小明同学在测量 A 处的电流时,闭合开关前,发现电流表指针的位置如图 4.3 - 8 乙所示,原因是电流表未调零；排除故障后,电流表的示数如图 4.3 - 8 丙所示,则电流表的示数为0.24A。
(3)下表是另一组的小亮同学在实验中用两只规格相同的灯泡测出的数据,由此得出的实验结论是：在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。请指出小亮的探究过程中的两点不妥之处：
①使用了规格相同的灯泡；
②实验次数太少。

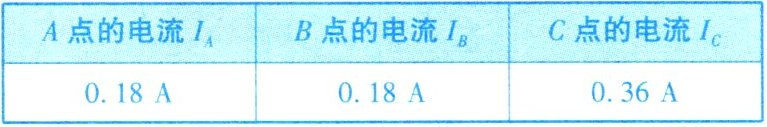

|A 点的电流 $I_A$|B 点的电流 $I_B$|C 点的电流 $I_C$|
|0.18 A|0.18 A|0.36 A|

答案：
(1)串联；C
(2)电流表未调零；0.24
(3)①使用了规格相同的灯泡；②实验次数太少

4. (★★★)如图 4.3 - 9 所示,灯泡$ L_1 $和$ L_2 $的规格相同,电源电压合适且恒定,开关 S 由闭合到断开,电路中【D】

$A. L_1 $变亮,电压表的示数变小
$B. L_1 $变暗,电流表的示数变大
$C. L_2 $亮起来,电压表的示数变大
$D. L_2 $亮起来,电流表的示数变小

答案： D

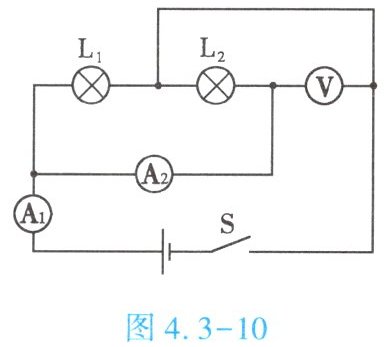

5. (★★★)如图 4.3 - 10 所示,电源电压为 6 V,开关 S 闭合时,灯泡$ L_1 $和$ L_2$并联,电流表$ A_2 $测量通过灯泡$L_2$的电流,电压表的示数是6V。

答案： 并；$L_2$；6
