《2025年小题狂做九年级物理上册苏科版巅峰版》

1. (2024·盐城大丰模拟)李磊同学自行设计了一套智能家居控制系统,整个电路的通断可以通过手动开关$S_1$控制,也可通过手机APP远程控制开关$S_2$完成。为环保节能,当室内光线较暗时,光控开关$S_3$会自动闭合;低于预设温度后温控开关$S_4$会自动闭合开启空调系统,灯泡和空调系统均可独立工作。以下简化电路符合要求的是 (B)

A.
B.
C.
D.

答案： B 提示:整个电路的通断可通过开关S₁控制,也可通过开关S₂完成,即开关S₁和S₂能独立工作、互不影响,应并联在干路上;当室内光线较暗时,开关S₃会自动闭合,即开关S₃与灯泡串联;低于预设温度后,开关S₄会自动闭合开启空调系统,即开关S₄与电动机串联,灯泡和空调系统均可独立工作,为并联。

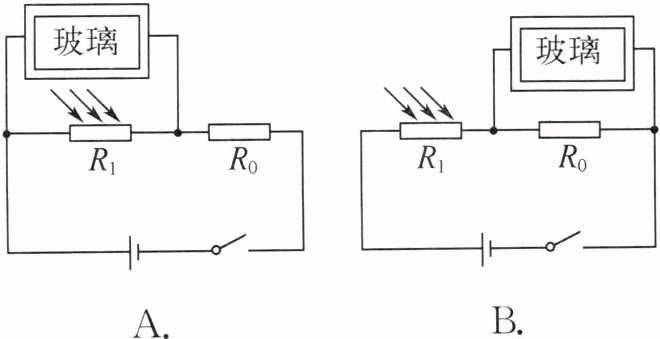

2. 某特种玻璃制造厂生产的电控调光玻璃,具有根据光照强度调节玻璃透明度的功能,光照增强,施加于玻璃两端的电压降低,玻璃透明度下降;光照减弱,施加于玻璃两端的电压升高,玻璃透明度上升,为了实现这一功能,电路设计中用到了光敏电阻。在如图所示的电路中,光敏电阻$R_1$的阻值随光照的增强而变小,随光照的减弱而变大,电源电压不变,R₀为定值电阻,其中符合要求的是 (A)

A.
B.
C.
D.

答案： A 提示:图A和图B中,当光照增强时,R₁的阻值变小,电路中的电流变大,U₀变大,U₁变小,为保证光照增强,施加于玻璃两端的电压降低,故玻璃应并联在R₁两端;图C和图D中,光照变化时,玻璃两端的电压不变,等于电源电压。

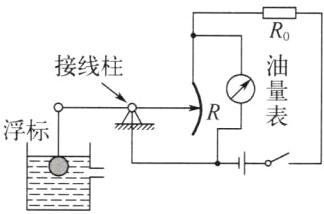

3. (2024·苏州相城月考)小文想和你一起设计一种自动测定油箱内油面高度的油量表,如图所示,金属滑杆与电阻R接触良好。要求:当油箱油面下降时,油量表的示数将变小,且油箱中的油用完时,滑片移到最上端,油量表的示数为零,请完成剩余的电路设计。

答案：
如图所示

4. (2024·泰州兴化期末)以下是"制作模拟调光灯"的综合实践活动,根据题意回答或解决有关问题。

甲
乙
实验器材:学生电源(电压限取5V挡)、规格为"2.5V 0.25A"的小灯泡、规格为"20Ω 1A"的滑动变阻器、开关和导线若干、电流表、电压表,另有各种规格的定值电阻可供任意选用(均标注电阻值和允许通过的最大电流值)。
制作要求:亮度可连续调节;在调光的整个过程中,灯两端的电压不能超过2.5V。
活动过程:
(1) 小灯泡正常发光时的电阻为10Ω。
(2) 相互交流时,小强实验桌上的情景如图甲所示,不少同学认为该调光灯不符合制作要求,原因是如果随意调节滑动变阻器的滑片,可能导致损坏L。
(3) 小红同学认为:可在小强的电路中再串联一只规格合适的定值电阻R₀(图乙)就能符合要求,请你根据题意和有关计算,确定R₀=10Ω。
(4) 还有同学提出另一种改进方案:如果不串联定值电阻,可以在滑动变阻器的适当位置上做标记(或加一个限位装置)限制它的调节范围,也能符合要求,还需增加的电学仪表是电压表(或电流表),这个改进方案才能实施;请说出如何运用增加的电学器材来达到你的目的:将此表和灯L并联(或和灯L串联),调节滑动变阻器,当此表示数为2.5V(或0.25A)时,在滑动变阻器上加一个限位装置。

答案：
(1) 10
(2) 损坏L
(3) 10
(4) 电压表(或电流表) 和灯L并联(或和灯L串联) 2.5V(或0.25A) 提示:
(1) 灯L正常工作时,$R_{L}=\frac {U_{额}}{I_{额}}=\frac {2.5V}{0.25A}=10\Omega $。
(2)$I=I_{额}=0.25A$,$U_{变小}=U-U_{额}=5V-2.5V=2.5V$,$R_{变小}=\frac {U_{变小}}{I}=\frac {2.5V}{0.25A}=10\Omega $;即$R_{变}$只能在10~20Ω范围内调节,否则有可能损坏灯L。
(3) 串联$R_{0}$后,$R_{变}=0$时灯L正常工作,故$R_{0}=10\Omega $。
(4) 允许通过的最大电流为0.25A;为使$U_{L}$不超过2.5V,$I_{L}$不超过0.25A,可通过给灯L并联一个电压表或串联一个电流表的方法来确定限位装置位置,当观察到电压表示数为2.5V或电流表示数为0.25A时,在$R_{变}$上安装限位装置。
