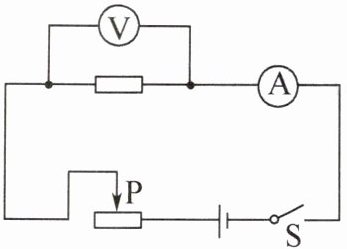

10. 实验小组在“探究电流与电阻的关系”实验中,使用的器材有:电源、电流表、电压表、滑动变阻器、开关各一个,五个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω),导线若干,设计了如图所示的电路,收集的数据如表所示。实验中控制定值电阻两端电压为______V,分析表中数据,发现第______次实验的数据存在错误,反思产生原因,回忆是某次将定值电阻的阻值由______Ω变换为错误数据点对应阻值时(实验过程并未按表中序号顺序进行,而是随机选取电阻测出数据填入表格),未调节滑片P就读取电流而造成的,根据出现的数据,求出电源的电压是______V。

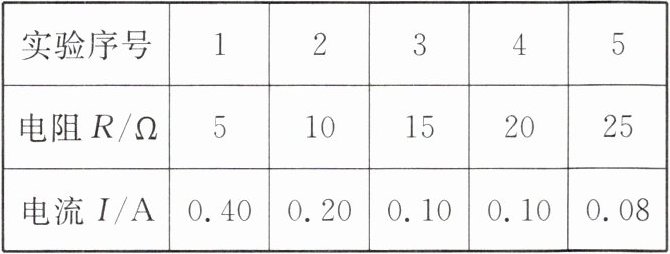

|实验序号|1|2|3|4|5|
|电阻R/Ω|5|10|15|20|25|
|电流I/A|0.40|0.20|0.10|0.10|0.08|

|实验序号|1|2|3|4|5|
|电阻R/Ω|5|10|15|20|25|
|电流I/A|0.40|0.20|0.10|0.10|0.08|
2
3
25
4
答案:
2 3 25 4 提示:探究电流与电阻的关系时,要控制电阻两端的电压不变,Uᵥ = IR = 0.4A×5Ω = 0.2A×10Ω = 0.1A×20Ω = 0.08A×25Ω = 2V≠0.10A×15Ω,故第3次实验的数据存在错误。$I_{3}=\frac{U_{V}}{R_{3}}=\frac{2V}{15\Omega}\approx 0.13A>0.10A$,Rₐₙ连入的阻值应比正常情况下大,故只有可能是第4、5次实验时未调节滑片P就读取电流;若第4次未调节滑片P就读取电流,U = RₐₙI₄ + U₄ = RₐₙI₃ + U₃,但$R_{变}×0.1A + 1.5V≠0.1A×R_{变} + 2V$,与电源电压相等矛盾;若第5次未调节滑片P就读取电流,同理有U = Rₐₙ×0.1A + 1.5V = 0.08A×Rₐₙ + 2V,得Rₐₙ = 25Ω,电源电压U = 4V。
11. 小明同学在探究“通过导体的电流与电阻的关系”时,他用如图所示的电路进行实验,可供选择的定值电阻分别为2.5 Ω、5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。实验中电阻R两端的电压始终保持3 V不变,滑动变阻器的规格为“15 Ω 1 A”。

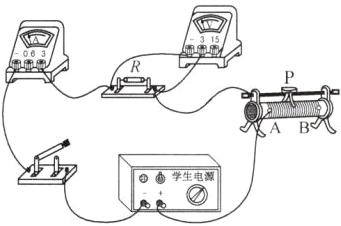

(1)请用笔画线代替导线,将图中实物电路连接完整,要求滑动变阻器的滑片P向B接线柱移动时接入电路的电阻变大。
(2)闭合开关后,小明发现电流表示数为0,电压表示数很大,故障原因可能是______。
(3)实验中,不能被选用的电阻为______Ω。
(4)保证可用电阻均能正常进行实验,电源电压应该控制在______V至______V之间。

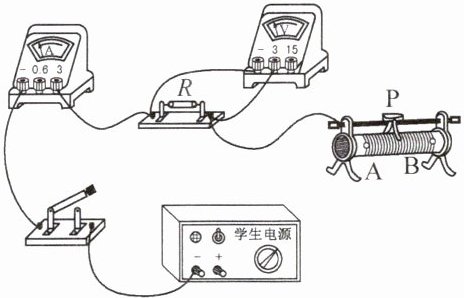

(1)请用笔画线代替导线,将图中实物电路连接完整,要求滑动变阻器的滑片P向B接线柱移动时接入电路的电阻变大。
(2)闭合开关后,小明发现电流表示数为0,电压表示数很大,故障原因可能是______。
(3)实验中,不能被选用的电阻为______Ω。
(4)保证可用电阻均能正常进行实验,电源电压应该控制在______V至______V之间。
答案:
11.
(1)如图所示
(2)R断路
(3)2.5
(4)3 4.8
提示:
(1)滑片P向B接线柱移动时接入电路的电阻变大,应将左下端A接线柱接入电路。
(2)电流表示数为0,电压表示数很大,电压表所测电路出现断路,即R断路。
(3)当定值电阻$R_{1}=2.5\Omega$时,电路中的电流最大,$I_{太}=\frac{U}{R_{1}}=\frac{3V}{2.5\Omega}=1.2A$,滑动变阻器的规格为“15Ω 1A”,滑动变阻器的电流不能超过1A,故2.5Ω的电阻不能用。
(4)滑动变阻器的最大阻值为15Ω,定值电阻的最大阻值为25Ω,$\frac{U_{0}}{U_{滑}}=\frac{R}{R_{滑}}$,$\frac{U_{0}}{U - U_{0}}=\frac{R}{R_{滑}}$,$\frac{3V}{U - 3V}=\frac{25\Omega}{15\Omega}$,解得:U = 4.8V,故电源电压只能在3~4.8V之间。
11.
(1)如图所示
(2)R断路
(3)2.5
(4)3 4.8
提示:
(1)滑片P向B接线柱移动时接入电路的电阻变大,应将左下端A接线柱接入电路。
(2)电流表示数为0,电压表示数很大,电压表所测电路出现断路,即R断路。
(3)当定值电阻$R_{1}=2.5\Omega$时,电路中的电流最大,$I_{太}=\frac{U}{R_{1}}=\frac{3V}{2.5\Omega}=1.2A$,滑动变阻器的规格为“15Ω 1A”,滑动变阻器的电流不能超过1A,故2.5Ω的电阻不能用。
(4)滑动变阻器的最大阻值为15Ω,定值电阻的最大阻值为25Ω,$\frac{U_{0}}{U_{滑}}=\frac{R}{R_{滑}}$,$\frac{U_{0}}{U - U_{0}}=\frac{R}{R_{滑}}$,$\frac{3V}{U - 3V}=\frac{25\Omega}{15\Omega}$,解得:U = 4.8V,故电源电压只能在3~4.8V之间。

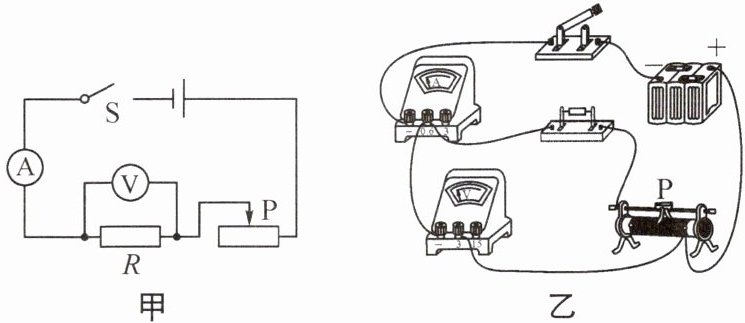

12. 小明用如图甲所示的电路做“探究电阻一定时,电流与电压的关系”实验。
(1)小明连接的电路如图乙所示,有一处错误,请只改动一根导线,使电路连接正确(在应改动的导线上打“×”,用笔画线代替导线画出正确的接法)。
(2)正确连接电路后,闭合开关前,滑动变阻器的滑片P应滑到最______(填“左”或“右”)端。检查无误后,闭合开关,移动滑动变阻器,发现电流表示数发生变化,电压表示数始终为0,可能发生的电路故障是______。
(3)排除故障后,闭合开关,移动滑片,记录电流表和电压表示数,进行多次实验,绘制出的I-U图像如图丙中a所示。由图可以得出结论:电阻一定时,______。

(4)实验完成后,将电阻换成小灯泡。重复上述实验过程,绘制出I-U图像如图丙中b所示,图像中A、B、C三点电阻$R_{A}$、$R_{B}$、$R_{C}$的大小关系为______。
(2)正确连接电路后,闭合开关前,滑动变阻器的滑片P应滑到最______(填“左”或“右”)端。检查无误后,闭合开关,移动滑动变阻器,发现电流表示数发生变化,电压表示数始终为0,可能发生的电路故障是______。
(3)排除故障后,闭合开关,移动滑片,记录电流表和电压表示数,进行多次实验,绘制出的I-U图像如图丙中a所示。由图可以得出结论:电阻一定时,______。
(4)实验完成后,将电阻换成小灯泡。重复上述实验过程,绘制出I-U图像如图丙中b所示,图像中A、B、C三点电阻$R_{A}$、$R_{B}$、$R_{C}$的大小关系为______。
答案:
12.
(1)如图所示
(2)左 R短路
(3)通过导体的电流与导体两端的电压成正比
(4)$R_{B}>R_{C}>R_{A}$
提示:
(1)原电路中,电压表测电源电压是错误的,应测R两端的电压。
(2)正确连接电路后,闭合开关前,滑动变阻器的滑片P应移到阻值最大处,即最左端;实验中,移动滑动变阻器的滑片,电流表有示数,则电路为通路,电压表示数为零,故障是R短路。
(3)图丙中a为过原点的倾斜直线,即在电阻一定时,通过导体的电流与导体两端的电压成正比。
(4)由图线b可知,灯丝的电阻随电压的增大而变大,电压升高,灯丝的温度升高,灯丝的电阻增大,即$R_{A}<R_{C}$,又因电压一定时,电流大的电阻小,即$R_{C}<R_{B}$,故$R_{B}>R_{C}>R_{A}$。
12.
(1)如图所示
(2)左 R短路
(3)通过导体的电流与导体两端的电压成正比
(4)$R_{B}>R_{C}>R_{A}$
提示:
(1)原电路中,电压表测电源电压是错误的,应测R两端的电压。
(2)正确连接电路后,闭合开关前,滑动变阻器的滑片P应移到阻值最大处,即最左端;实验中,移动滑动变阻器的滑片,电流表有示数,则电路为通路,电压表示数为零,故障是R短路。
(3)图丙中a为过原点的倾斜直线,即在电阻一定时,通过导体的电流与导体两端的电压成正比。
(4)由图线b可知,灯丝的电阻随电压的增大而变大,电压升高,灯丝的温度升高,灯丝的电阻增大,即$R_{A}<R_{C}$,又因电压一定时,电流大的电阻小,即$R_{C}<R_{B}$,故$R_{B}>R_{C}>R_{A}$。
