1. 如图所示为部分电路结构,用导线连接a、b、c、d四个接线柱,下列分析正确的是(C)

A.若a与b、c与a连接,则灯泡$L_1、$$L_2$并联
B.若a与b、c与d连接,则灯泡$L_1、$$L_2$串联
C.若a与d、b与c连接,则灯泡$L_1、$$L_2$并联
D.若a与d、b与c连接,则灯泡$L_1、$$L_2$串联

答案： C 提示:若a与b、c与a连接,由于c与a的连接将灯泡L₁短路,则只有灯泡L₂发光;若a与b、c与d连接,由于c与d的连接将灯泡L₂短路,则只有灯泡L₁发光;若a与d、b与c连接,电路中有两条电流的流通路径,则灯泡L₁、L₂并联。

2. 如图所示的电路中,下列说法正确的是(B)
A.开关$S_1、$$S_2、$$S_3$都闭合,灯$L_1、$$L_2、$$L_3$都发光
B.开关$S_1、$$S_2$闭合$,S_3$断开,只有灯$L_2$不发光
C.开关$S_3$闭合$,S_1、$$S_2$断开,只有灯$L_3$发光
D.开关$S_2、$$S_3$闭合$,S_1$断开,灯$L_1、$$L_2$不发光

答案： B 提示:当开关S₁、S₂、S₃都闭合时,灯L₂和L₁被短路,只有灯L₃发光;开关S₁、S₂闭合,S₃断开时,灯L₂被短路,L₃和L₁串联发光,只有灯L₂不发光;开关S₃闭合,S₁、S₂断开时,灯L₁断路,L₃和L₂串联发光;开关S₂、S₃闭合,S₁断开时,灯L₁短路,L₃和L₂串联发光。

3. 小华有一发光棒,闭合开关,众小灯齐发光；一段时间后,其中一小灯熄灭,如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是(A)
A.若该小灯处断路,众小灯并联；若该小灯处短路,众小灯串联
B.若该小灯处断路,众小灯并联；若该小灯处短路,众小灯并联
C.若该小灯处断路,众小灯串联；若该小灯处短路,众小灯串联
D.若该小灯处断路,众小灯串联；若该小灯处短路,众小灯并联

答案： A 提示:若该小灯断路,众小灯仍能发光,说明此小灯对其他小灯发光情况不影响,应是并联;若该小灯短路,与其他小灯都是并联,其他小灯也被短路不能发光,故此小灯与其他小灯串联,此小灯短路,其他小灯仍然发光。

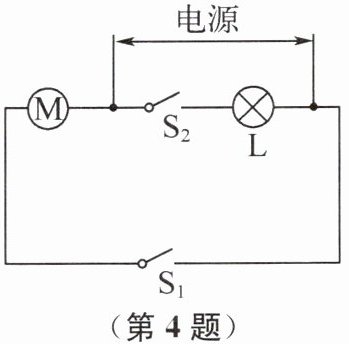

4.(2024·泰州兴化期中)电冰箱的简化电路如图所示,M是电冰箱压缩机的电动机,L是电冰箱内的照明灯。照明灯L与电动机M是并(填“串”或“并”)联；关上冰箱门时,门控开关S₂(填$“S_1”$或$“S_2”)$自动断开(填“闭合”或“断开”)；当冰箱内温度升高到设定温度时,温控开关S₁(填$“S_1”$或$“S_2”)$自动闭合(填“闭合”或“断开”)。

答案： 并 S₂ 断开 S₁ 闭合 提示:照明灯和压缩机并联,开关S₂控制灯L,开关S₁控制M;当关上冰箱门时,门控开关S₂自动断开,灯L熄灭;当冰箱内温度升高到设定值时,温控开关S₁自动闭合,M工作。

5. 如图所示是小壮同学连接的实物电路。当只闭合开关$S_1$时,灯L₁(填$“L_1”“L_2”$或$“L_1$和$L_2”)$工作。将开关$S_1、$$S_2$均闭合后,灯$L_2$因灯丝烧断而熄灭,则$L_1$能(填“能”或“不能”)发光。更换元件后,再将开关$S_1、$$S_2$闭合,两盏灯都工作,若此时调换电源的正负极,灯泡的工作情况不会(填“会”或“不会”,下同)受到影响,此时若将导线①的A端接到B处,两灯泡不会烧坏。

答案： L₁ 能 不会 不会 提示:当只闭合开关S₁时,电流从电源正极出发经S₁、灯L₁回到电源负极,即灯L₁工作,灯L₂不工作;将开关S₁、S₂均闭合后,若灯L₂突然熄灭,灯L₁能继续发光;更换元件后,调换电源两极,电路不受影响;若将导线①的A端接到B处,灯L₁被短路,只有一个灯泡不工作,两灯均不会烧坏。

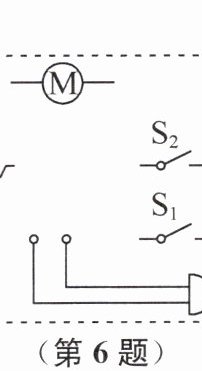

6. 如图所示,带有风叶的小电动机1只,电热丝1根,开关2只$(S_1、$$S_2),$插头1只,导线若干。请你利用这些器材连成一个有冷、热两挡风的电路。要求：只闭合开关$S_1$时吹冷风,只闭合开关$S_2$时既无风又不发热,同时闭合开关$S_1、$$S_2$时吹热风。请用笔画线作导线按要求将虚线框中的元件连接起来。

答案：
如图所示

7. 请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路。

|开关状态|灯泡发光情况|
|闭合开关S,断开$S_1、$$S_2$|灯$L_1、$$L_2$均不发光|
|闭合开关S、$S_1,$断开$S_2$|灯$L_1$发光、$L_2$不发光|
|闭合开关S、$S_2,$断开$S_1$|灯$L_1$不发光、$L_2$发光|
|断开开关S,闭合$S_1、$$S_2$|灯$L_1、$$L_2$均不发光|

答案：
如图所示
