《2025年小题狂做九年级物理上册苏科版巅峰版》

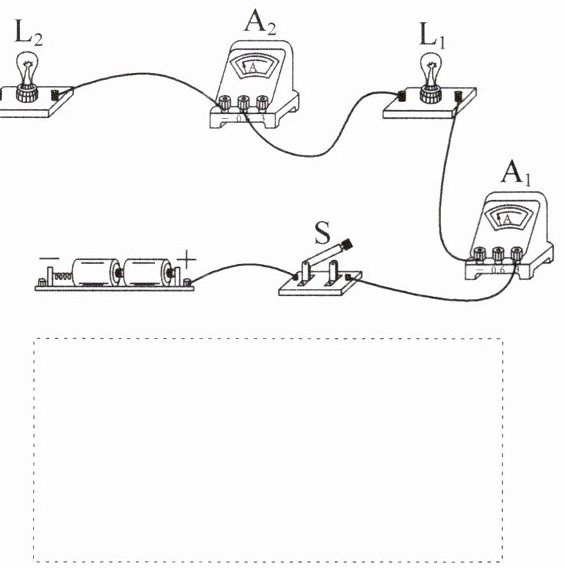

7. 请以笔画线代替导线,将电路连接完整并画出电路图。要求:两灯并联,电流表$A_1$测总电流,电流表$A_2$测通过$L_1$的电流,开关同时控制两个灯泡。

答案：

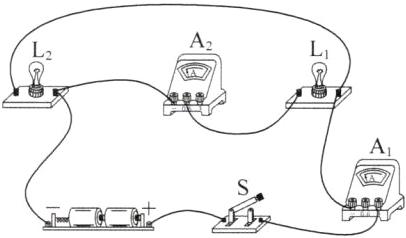

如图所示

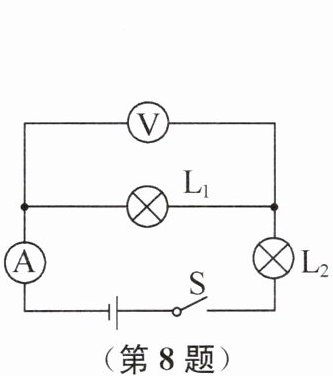

8. 如图所示,电源电压U保持不变。闭合开关S,发现电路中存在断路故障且只可能发生在灯泡$L_1、$$L_2$上。
(1) 若将灯泡$L_1$与闭合的开关S位置互换,则互换前后电流表A的示数一定不变,电压表V的示数可能不变。(均填“一定不变”“可能不变”或“一定改变”)
(2) 当电流表A与电压表V位置互换后,如果只有一个电表有示数,则故障是灯L₁断路;如果两个电表均无示数,则故障是灯L₂断路或灯L₁、L₂同时断路。

答案：
(1)一定不变 可能不变
(2)灯L₁断路 灯L₂断路或灯L₁、L₂同时断路
提示:
(1)若灯L₁断路,灯L₁与开关S未换前,电流表A示数为0、电压表V示数为电源电压,灯L₁与开关S互换后,电流表A示数仍为0,电压表V测导线的电压,示数为0,故电流表A示数不变,电压表V示数改变;若灯L₂断路,灯L₁与开关S互换前后,两表示数均为0;若灯L₁、L₂同时断路,灯L₁与开关S位置互换前后,两表示数都为0。
(2)两表位置互换前,因是断路故障,电流表A没有示数,电压表V可能有示数也可能没有示数;两表位置互换后,只能是电压表V有示数,即电压表V通过电流表A、灯L₂与电源相连,故障为灯L₁断路;如两个电表均无示数,即电压表V通过电流表A、灯L₂与电源不相连,故障为灯L₂断路或灯L₁、L₂同时断路。

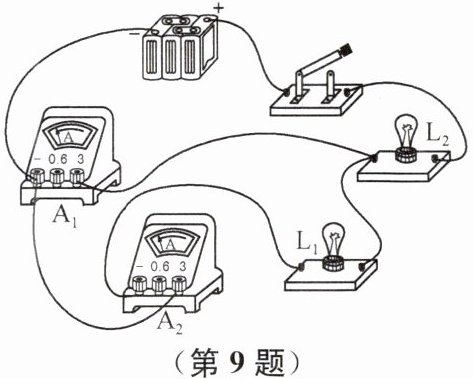

9. 在“用电流表测电流”的实验中,某同学连接的电路如图所示。
(1) 闭合开关,观察到灯泡$L_1______,$灯泡$L_2______。$(均填“发光”或“不发光”)
(2) 针对上述现象,该电路存在的问题是______。
(3) 请在原图上只改动一根导线,使两只电流表能分别测出干路和一条支路的电流。(要求:在需改动的导线上画“×”,用笔画线代替导线将改动后的导线连接正确,导线不许交叉)

答案：

(1)不发光 发光
(2)灯泡L₁被短路

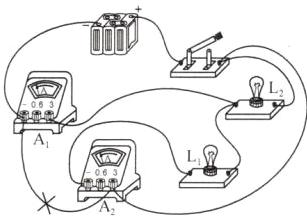

(3)如图所示

提示:
(1)闭合开关时,电流表在电路中相当于导线,即相当于导线直接接到了灯泡L₁的两端,则导致灯泡L₁短路,故灯泡L₁不发光,L₂发光。
(2)由图可知,该电路存在的问题是灯泡L₁被短路。
(3)根据一个电流表在干路,一个在支路,将A₂表右端接线柱改接到开关的右侧接线柱即可。

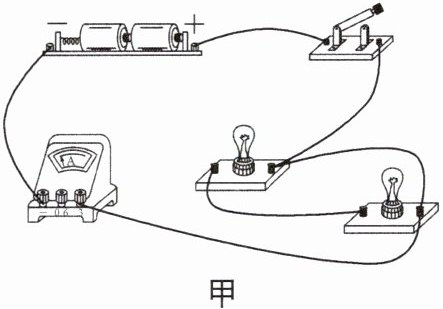

10. 在连接电路时,如发现有连接错误,不少同学习惯于将电路全部拆散,重新连接。其实,有时只要思考一下,拆除或改接某些导线就能解决问题。如图甲是某同学连接的电路。


(1) 如果合上开关,将出现______(填“断路”或“短路”)现象。除了两只灯都不亮以外,还会造成______的不良后果。
(2) 对于这个电路,只需拆除一根导线,就能成为两灯串联的正确电路。请在要拆除的那根线上打上“×”。

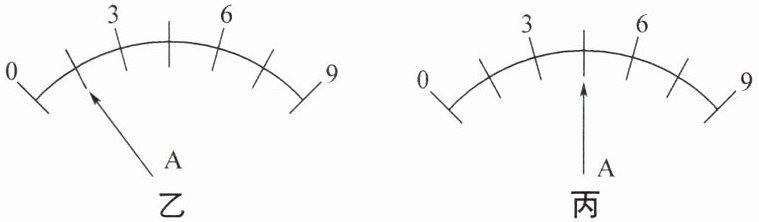

(3) 某电流表有两个量程,只知道大量程是0~9A,小量程刻度值未标明,为了探究电流表的小量程是多少,他先用大量程测一较小的电流,其示数如图乙,再改用小量程测同一电流,指针指在图丙的位置。则该电流表的小量程是______。

答案：

(1)短路 烧坏电流表和电源
(2)如图所示
(3)0~3A

提示:
(1)闭合开关后,电流从电源正极流出,经过开关、电流表,回到电源负极,两灯被短路,都不发光,此时会烧坏电流表和电源。
(2)可拆除两个灯泡之间右边的导线,两个灯泡就首尾相接串联连入电路了。
(3)图乙中A表大量程是0~9A,一个大格代表3A,分度值是1.5A,示数为1.5A,换用小量程测量时的示数也是1.5A,在图丙中示数为1.5A,分为3个小格,小量程的分度值是0.5A,故大量程的分度值是小量程分度值的3倍,大量程为0~9A,小量程为0~3A。
