《2025年小题狂做九年级物理上册苏科版巅峰版》

1. 如图是无线蓝牙耳机及其收纳盒,该收纳盒的功能相当于一个充电宝,当耳机没电时可将其放入收纳盒中,收纳盒对耳机进行充电;收纳盒的电量消耗完毕后可在家庭电路中利用充电器进行充电。以下说法错误的是 (C)

A.使用收纳盒对耳机充电时,收纳盒相当于电路中的电源
B.使用家庭电路对收纳盒充电时,收纳盒中发生的能量转化是电能转化为化学能
C.使用收纳盒对耳机充电时,耳机中发生的能量转化是化学能转化为电能
D.使用家庭电路对收纳盒充电时,收纳盒相当于电路中的用电器

答案： C 提示:用收纳盒对耳机进行充电时,收纳盒相当于电路中的电源,耳机中发生的能量转化是电能转化为化学能;用家庭电路对收纳盒进行充电时,收纳盒相当于电路中的用电器,收纳盒中发生的能量转化是电能转化为化学能。

2. 如图所示,箭头表示电路连接好后电流的方向,甲、乙、丙三处接有电源和电铃,由此可判断电源 (C)

A.只能在甲处
B.可能在乙处
C.可能在丙处
D.在任何一处均可

答案： C 提示:因电流只能从电源的正极流出,由电源的负极流入,假设甲处为电源,则由图可知,电流由上方流出,由下方流入,符合电源的规律;假设乙处为电源,则由图可知,电流由上、下两极均流出,故不符合电源的特点;假设丙处为电源,则由图可知,电流由下方流出,由上方流入,符合电源的规律,故甲、丙处都可能为电源。

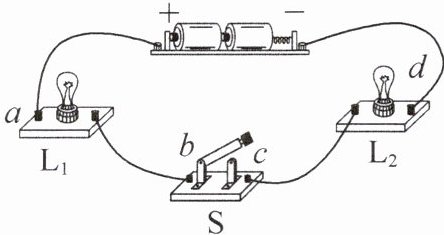

3. 如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到a、b,b、c,c、d 和a、c 两点,灯泡$L_1、$$L_2$均不发光,再用导线连接到b、d 两点时$,L_1$发光$,L_2$不发光,由此判定电路的故障可能是 (D)

A.开关S断路

B.L_1$与开关S均断路$
C.L_2$断路$
$D.L_2$与开关S均断路

答案： D 提示:当用导线连接在a、c两点间时,灯L₁、L₂均不发光,说明c、d间有断路,即灯L₂断路;当用导线连接在c、d两点间时,灯L₁、L₂均不发光,说明灯L₁断路或开关断路;当用导线连接在b、d两点间时,灯L₁发光,说明灯L₁正常,b、d间发生断路,因此电路故障为灯L₂与开关S均断路。

4. 在如图所示电路中,用箭头标出了部分接线中的电流方向。a、b 和c、d 间或接电源(无需满足用电器工作),或接用电器,但在图中均未画出。根据图示,可以判定电源(C)
A.只能接在a、b间
B.只能接在c、d间
C.可以接在a、b间,也可以接在c、d间
D.条件不足,无法判定

答案： C 提示:因电流只能从电源的正极流出,由电源的负极流入;假设ab间接电源,且a为电源的正极,cd间接用电器,此时电流从a出发,经cd间的用电器回到负极,可组成电路且符合所标的电流方向,电路中的两灯泡会发生短路;假设cd间接电源,且c为电源的正极,ab间接用电器,此时电流从c出发,经ab间的用电器回到负极,也可组成电路且符合所标的电流方向,电路中的两灯泡仍会发生短路。

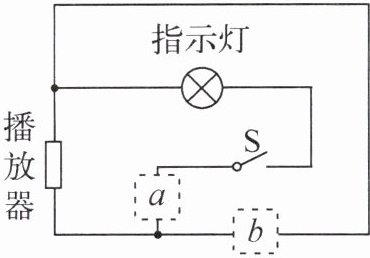

5. (2024·徐州新沂期中)如图所示是一种定时课间音乐播放装置的原理图。“定时开关”到达设定时间时,所控制的播放器播放音乐,为了满足设计要求,应将“定时开关”接在虚线框b(填“a”或“b”)处,电源接在另一处;当播放器播放音乐时,“定时开关”处于断开状态时,指示灯会(填“会”或“不会”)亮。

答案： b 断开 会 提示:播放前,即定时开关闭合时,电流从电源a处流出经过灯泡、b处回到电源负极,播放器被短路;当定时开关达到设定的时刻,会自动断开,为了能使此装置在设定的时刻播放音乐,应让电流流过播放器,所以应将定时开关安装在b处(此时b处开关是断开的);由题意可知,到达设定时间,"定时开关"处于断开状态,指示灯和"播放器"形成通路,有电流通过,则指示灯会亮,"播放器"播放音乐。

6. 小明设计了一个轿车仪表盘上的用来提醒司机车门是否关好的指示灯,工作原理如图所示。若四个车门中任意一个车门未关好,指示灯发光(填“发光”或“不发光”);若四个车门都关好了,指示灯不发光(填“发光”或“不发光”);电路中电阻R的作用是保护电路。

答案： 发光 不发光 保护电路 提示:无论哪个门没有被关上(即任意一个开关断开),都会使得指示灯发光,当开关都闭合时,灯被短路,指示灯不发光;电路中电阻R的作用包含两方面:关门时保护电路防止短路,开门时保护指示灯防止烧坏。
