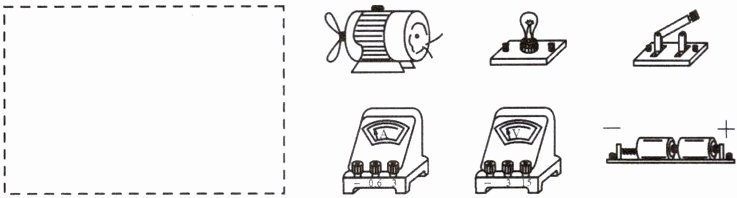

11. 如图所示,现提供如下实验器材：两节干电池、开关、小灯泡(3 V 0.5 A)、小电动机、电流表和电压表。要求小灯泡与小电动机并联,电流表测量通过小灯泡的电流,电压表测量小灯泡两端的电压,开关闭合时两个用电器同时开始工作。
(1)根据要求在虚线框中画出电路图。
(2)根据电路图连接实物图。

答案：

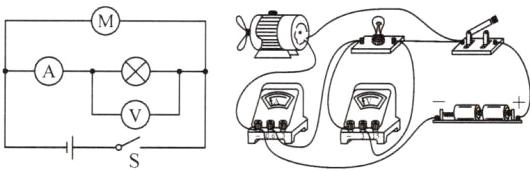

如图所示

提示:由题意知,小灯泡与电动机并联,电流表与小灯泡串联,电压表与小灯泡并联,开关接在干路上,因小灯泡两端的电压为3V,电流为0.5A,则电压表的量程选0~3V,电流表的量程选0~0.6A。

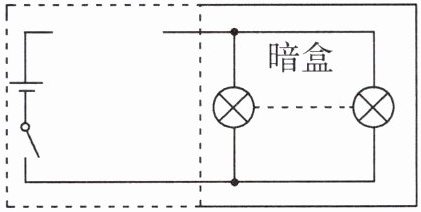

12. (2024·无锡滨湖月考)如图所示,暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上,为了判断暗盒内小彩灯的数目,现提供一只与暗盒内规格相同的小彩灯、两只电流表$A_1、$$A_2$和导线。

(1)请利用所提供的器材,在虚线框内画出你所设计的电路图。
(2)在你设计的电路中,若闭合开关后$A_1、$$A_2$表的示数分别为$I_1、$$I_2,$则暗盒里小彩灯的只数n= ______。

答案：
方法一:（1）如图甲所示 （2）n = I₂/I₁ - 1 方法二:（1）如图乙所示 （2）n = I₂/I₁

13. 在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。一段时间后,发现电路中至少有一个电表的示数变大,故障发生在灯泡$L_1、$$L_2$上,其他元件仍保持完好。

(1)用一个完好的小灯泡替换$L_2$后,小灯泡______一定发光(填“一定发光”或“可能发光”)。
(2)在原故障电路中,将电流表A与$L_1$位置互换后,电压表V的示数不发生变化,电路中可能存在的故障是______灯L₂断路。(写出一个即可)

答案： （1）一定发光 （2）灯L₂断路(或灯L₁短路或灯L₂断路且L₁短路) 提示:（1）若只有电流表的示数变大,则灯L₂短路,用完好的灯泡替换灯L₂后,灯泡会发光;若只有电压表示数变大,则灯L₂断路,用完好的灯泡替换灯L₂后,灯泡会发光;若电流表和电压表示数同时变大,则灯L₁短路,用完好的灯泡替换灯L₂后,灯泡会发光。（2）两灯泡串联,电压表测量灯L₂两端电压,若将电流表与灯L₁位置互换后,电压表测电路中的总电压,即电源电压。电压表示数不变,说明原来灯L₂两端电压等于电源电压,则原来与电压表并联的灯L₂断路或灯L₁短路或灯L₂断路且L₁短路。

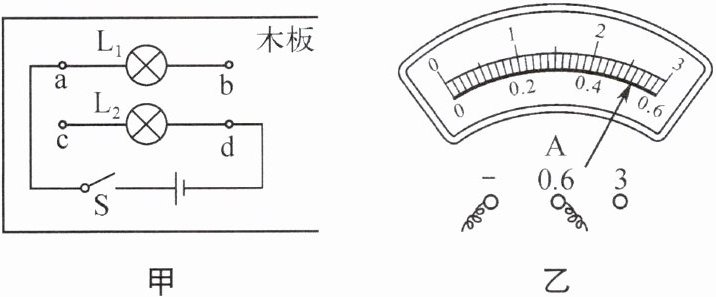

14. 图甲是安装在木板正面的部分电路,其中a、b、c、d是穿越木板的接线柱,两个灯座的两端分别接在两个接线柱上,安装两个相同的小灯泡$L_1、$$L_2。$木板背面的部分接线柱之间有导线相连着,从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后,两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉,若另一灯泡不发光,则说明两灯的连接方式是______,否则是另一种连接方式。
(2)小丽在电源和开关之间串联接入电流表,闭合开关,两灯亮,电流表示数如图乙所示,可初步判断通过灯泡的电流可能是______A,也可能是______A。
(3)小聪先后将电压表分别并联接在ab、cd、ad之间,电压表示数均为3 V,这表明两灯的连接方式是______。

答案： （1）串联 （2）0.52 0.26 （3）并联 提示:（1）用手将其中一个小灯泡取掉,若另一个灯泡不发光,说明两灯泡能够互相影响,不能独立工作,两灯泡串联。（2）图乙中电流表量程是0~0.6A,分度值是0.02A,电流表的示数是0.52A;若两灯串联,则通过灯泡的电流是0.52A,若两灯并联,因小灯泡L₁、L₂是相同的,流过每个灯泡的电流为0.52A/2 = 0.26A。（3）ab、cd、ad之间的电压均为3V,即两灯泡两端的电压与总电压相等,由并联电路特点可知两灯泡并联。
