1. 如图所示的电路中,有两个小灯泡、两个电表(电流表或电压表),请在图中○内填入合适的元件,要求开关闭合时两灯均能发光,且两电表的示数均不为0,则下列安排符合要求的是 (B)

A.a 为小灯泡,b 为电流表,c 为电压表
B.a 为电流表,b 为小灯泡,c 为电压表
C.a 为电压表,b 为电流表,c 为小灯泡
D.a 为小灯泡,b 为电压表,c 为电流表

答案： B 提示:若a为小灯泡,b为电流表,c为电压表,开关闭合后,b接在了电源的两端,电源短路;若a为电流表,b为小灯泡,c为电压表,开关闭合后,为并联电路,电压表测电源电压,电流表测原来小灯泡所在支路的电流,两灯都发光;若a为电压表,b为电流表,c为小灯泡,开关闭合后,b接在电源两端,电源短路;若a为小灯泡,b为电压表,c为电流表,开关闭合后,会把原来的小灯泡短路,只有新接的小灯泡发光。

2. 在如图所示的电路中,开关S闭合后,下列选项不正确的是 (C)
A.若甲、乙、丙是电压表,当开关S_1闭合后$U_{丙}= U_{甲}+U_{乙}$
B.若甲是电压表,乙、丙是电流表,开关$S_1$断开,为并联电路
C.电路中甲表和乙表可以同时是电流表
D.若电路是并联电路,则乙表的示数大于丙表的示数

答案： C 提示:甲、乙、丙为电压表时,开关S₁闭合后,两灯泡串联,甲表测灯L₂两端的电压,乙表测灯L₁两端的电压,丙表测电源电压,有U丙=U甲+U乙;甲为电压表,乙、丙为电流表时,开关S₁断开时,灯L₁与L₂并联,甲表测电源电压,乙表测干路电流,丙表测L₁的电流,即乙表的示数大于丙表的示数;甲和乙同时是电流表时,会造成电源短路。

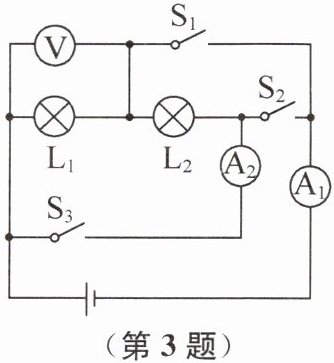

3. (2024·南通如东期中)如图所示,电源电压保持不变。灯$L_1、$$L_2$是两个不同规格的小灯泡。只闭合开关$S_1$时,电压表的示数为3V;只闭合开关$S_2$时,电压表的示数为1.2V;只闭合开关$S_1、$$S_3$时,两电流表的示数分别为0.46 A、0.18 A。下列说法正确的是 (C)

A.电源电压为4.2 V
B.只闭合开关$S_2$时,灯$L_2$两端的电压为1.2 V
C.只闭合开关$S_1、$$S_3$时,通过灯$L_1$的电流为0.28 A
D.开关$S_1、$$S_2、$$S_3$都闭合时,灯$L_1、$$L_2$两端的电压均为3 V

答案： C 提示:只闭合开关S₁时,仅灯L₁工作,V表测灯L₁两端电压即电源电压,U=3V;只闭合开关S₂时,灯L₁和L₂串联,V表测灯L₁两端电压,U₁=1.2V,灯L₂两端的电压U₂=U - U₁=3V - 1.2V=1.8V;只闭合开关S₁、S₃时,灯L₁和L₂并联,A₁表测干路电流,I = 0.46A,A₂表测灯L₂的电流,I₂ = 0.18A,通过灯L₁的电流I₁ = I - I₂=0.46A - 0.18A=0.28A;开关S₁、S₂、S₃都闭合时,会造成电源短路。

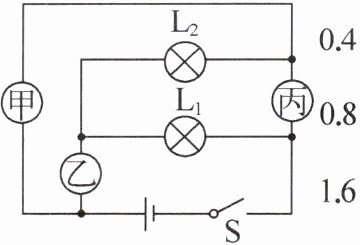

4. 如图所示,开关S闭合,规格相同的灯泡$L_1、$$L_2$均能发光,图中甲、乙、丙为电表,粗心的小超在读数时只在纸上记录了如图所示的数字,下列说法正确的是 ( B )

A.当灯$L_1$和$L_2$串联时,甲、乙、丙示数可能分别为0.8 A、1.6 V、0.4 V
B.当灯$L_1$和$L_2$并联时,甲、乙、丙示数可能分别为0.4 V、1.6 A、0.8 A
C.当灯$L_1$和$L_2$串联时,电路中的电流可能为0.4 A,灯$L_1$和$L_2$两端的电压可能均为1.6 V
D.当灯$L_1$和$L_2$并联时,电源电压可能为0.4 V,通过灯$L_1$和$L_2$的电流可能为0.8 A和1.6 A

答案： B 提示:当两灯串联时,电路中的电流只有一条路径,甲为电流表,乙为电压表测灯L₂两端的电压,丙为电压表测电源电压,两灯泡规格相同,它们两端的电压相等,电源电压是灯L₂两端电压的2倍,即丙的示数是乙示数的2倍,故丙的示数为1.6V,乙的示数为0.8V,甲的示数为0.4A,或丙的示数为0.8V,乙的示数为0.4V,甲的示数为1.6A;当两灯泡并联时,电路中电流有两条路径,甲为电压表测电源电压,乙为电流表测干路电流,丙为电流表测灯L₂的电流,干路电流是灯L₂电流的2倍,故乙的示数为1.6A,丙的示数为0.8A,甲的示数为0.4V,或乙的示数为0.8A,丙的示数为0.4A,甲的示数为1.6V。

5. 如图所示电路中,甲、乙、丙处分别接入电流表或电压表。如果两灯并联,甲应接电流表,乙应接电压表,丙应接电流表;如果一个灯丝断了,丙表的示数变小(填“变大”“变小”或“不变”)。

答案： 电流表 电压表 电流表 变小 提示:要使两灯并联,甲处应接电流表,乙处应接电压表。若乙处接电流表,电路会短路,丙处接电压表时,会造成电路断路,故丙处应接电流表。丙表测干路的电流,若一个灯丝断了,少了一条支路,则丙表的示数会变小。

6. 小华在用如图甲所示电路探究电路中电流、电压规律时,忘记及时记录实验数据,只记得在开关S闭合后$,A_1、$$A_2、$V三只电表的指针均如图乙所示,电压表V接入的是“-”“15”接线柱,则电源电压为6V,灯泡$L_1$两端的电压为6V,通过灯泡$L_2$的电流为0.96A。

答案： 6 6 0.96 提示:图甲中灯L₁、L₂并联,电压表量程是0~15V,示数为6V,则灯L₁、L₂两端的电压和电源电压都是6V;A₁表测干路电流,A₂表测灯L₁的电流,A₁表的示数大于A₂表的示数,两电流表指针位置相同,则A₁表的量程是0~3A,Iₐ₁ = 1.2A,A₂表的量程是0~0.6A,Iₐ₂ = 0.24A,流过灯L₁的电流I₁ = Iₐ₂ = 0.24A,流过灯L₂的电流I₂ = Iₐ₁ - Iₐ₂=1.2A - 0.24A=0.96A。
