《2025年小题狂做九年级物理上册苏科版巅峰版》

1. 用电流表测量小灯泡的电流的部分电路如图所示,下列说法不正确的是 (D)
A.用导线连接c、e接线柱,电流表只能测量通过灯泡$L_1$的电流
B.用导线连接d、e接线柱,电流表能测量通过灯泡$L_1$和$L_2$的电流
C.用两根导线分别连接a、d和c、e接线柱,电流表只能测量通过灯泡$L_1$的电流
D.用两根导线分别连接b、d和c、e接线柱,电流表只能测量通过灯泡$L_2$的电流

答案： D 提示:用导线连接c、e接线柱,仅灯泡L₁接入电路,电流表只能测灯泡L₁的电流;用导线连接d、e接线柱,两灯泡串联,只有一条电流路径,电流表能测通过灯泡L₁和L₂的电流;用两根导线分别连接a、d和c、e接线柱时,两灯泡并联,电流表与灯泡L₁串联,测灯泡L₁的电流;用两根导线分别连接b、d和c、e接线柱时,两灯泡并联,电流表接在干路中,测干路电流。

2. 如图甲所示,闭合开关$S_1、$$S_2$时,灯泡$L_1$和$L_2$都发光,电流表$A_1、$$A_2$的指针指在同一位置,如图乙所示。下列说法正确的是 (D)
A.通过灯泡$L_1$的电流为1.2A
B.取下灯泡$L_2,$电流表$A_1$示数不变
C.若某时刻只有灯泡$L_1$熄灭,原因可能是$L_1$被短路
D.断开开关$S_2$时,电流表$A_1、$$A_2$都有示数

答案： D 提示:A₁表测干路电流,A₂表测灯L₁的电流,A₂表选择的是0~0.6A,通过灯L₁的电流I₁ = 0.3A;取下灯L₂后,支路减少,A₁表示数变小;只有灯L₁熄灭时,可能是灯L₁断路,若灯L₁短路时,灯L₂也熄灭;断开开关S₂时,灯L₂支路断路,对L₁无影响,则A₁表和A₂表都有示数。

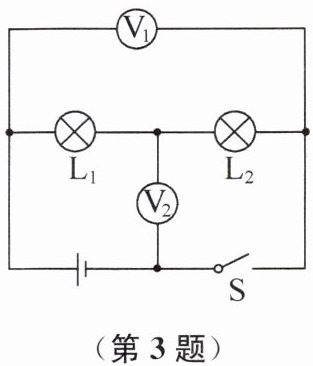

3. (2024·扬州仪征月考)如图所示的电路中,闭合开关S,下列说法正确的是 (C)

A.电压表$V_1$测电源电压,电压表$V_2$测灯$L_1$的电压
B.若灯$L_2$短路,则电压表$V_1$的示数将变为0
C.若灯$L_1$短路,此时电压表$V_2$的示数与电压表$V_1$的示数相同
D.断开开关S,则灯$L_1$与$L_2$并联,电压表$V_1$和$V_2$都测的是电源电压

答案： C 提示:图中V₁表测电源电压,V₂表测灯L₂两端的电压;若灯L₂短路,V₁表仍测电源电压,示数不变;若灯L₁短路,灯L₂两端电压即电源电压,故V₂表的示数与V₁表的示数相同;若断开开关S,V₂表测电源电压,V₁表示数为零。

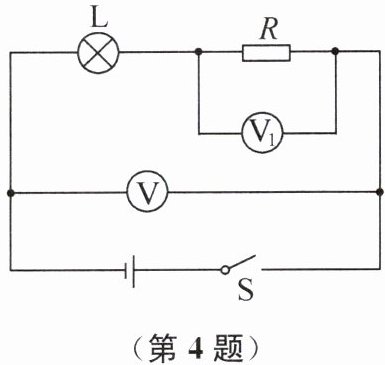

4. 如图所示,电源电压不变,闭合开关S,电路正常工作,一段时间后,一只电表示数增大,则下列说法中正确的是 (B)
①可能是R断路;②可能是R短路;③灯L的亮度可能不变;④可能是灯L短路。

A.②和③
B.①和④
C.①和③
D.②和④

答案： B 提示:V表测电源电压,示数不变,示数变大的是V₁表;R断路时,V₁表串联接入电路,测电源电压,示数变大;R短路时,V₁表测导线电压,示数为0;L的亮度不变,则电路中无故障,V₁表示数不变;L短路时,仅R₁工作,V₁表测电源电压,示数变大。

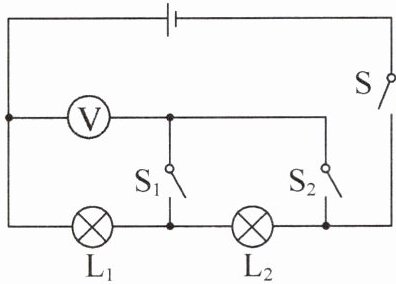

5. (2024·扬州邗江期中)如图所示,若开关S、$S_1$闭合$,S_2$断开,能发光的灯是L₁、L₂,电压表所测的是L₁两端的电压;若开关S、$S_2$闭合$,S_1$断开,电压表所测的是电源两端的电压;若开关S、$S_1、$$S_2$都闭合,那么能发光的是L₁。

答案： L₁、L₂ L₁ 电源 L₁ 提示:若开关S、S₁闭合,S₂断开,灯L₁、L₂串联,都能发光,V表与灯L₁并联,测灯L₁两端的电压;若开关S、S₂闭合,S₁断开,灯L₁、L₂串联,都能发光,V表与电源并联,测电源电压;若开关S、S₁、S₂都闭合,灯L₂被短路,只有灯L₁接在电源两端,能发光。

|故障|电压表与哪两个接线柱连接|电压表示数情况|
|灯泡短路|AB|无示数|
|灯泡断路|AB|有示数|
|灯泡短路|BC或BD|有示数|
|灯泡断路|BC或BD|无示数|

答案： 如表所示
故障 电压表与哪两个接线柱连接 电压表示数情况
灯泡短路 AB 无示数
灯泡断路 AB 有示数
灯泡短路 BC或BD 有示数
灯泡断路 BC或BD 无示数
提示:如灯L短路,将V表与AB接线柱相连,V表被短路,无示数,或将V表与BC或BD相连,V表测电源电压,有示数,如L断路,将V表与AB接线柱相连,V表测电源电压,有示数;或将V表与BC或BD相连,V表的正负接线柱不能与电源两极相连,无示数。
