《2025年小题狂做九年级物理上册苏科版巅峰版》

6. 如图所示,是一电子测力计的电路示意图,M、N均为金属板,N固定不动,a、b、c、d是四个接线柱,ab、cd两位置可接入定值电阻、电流表或电压表。若力F增大时,要求仪表的示数也增大,则接线柱a、b之间应接入电压表,接线柱c、d之间应接入定值电阻。

答案： 电压表 定值电阻 提示:cd间不可能是电压表，否则电路断路。若cd间为电流表，ab间为电压表时，电压表测电源电压，示数不变，当力F增大时，滑片右移，R变大，电流表示数减小;若cd间为电流表，ab间为定值电阻时，当力F增大时，滑片右移，R变大，该支路的电流减小，干路电流减小，即电流表示数减小。若cd间为定值电阻，ab间不可能为电流表，否则R被短路;若cd间为定值电阻，ab间为电压表时，电压表测R两端的电压，当力F增大时，滑片右移，R变大，电路中电流减小，定值电阻两端的电压减小，$U_{R}$增大，即电压表示数增大。

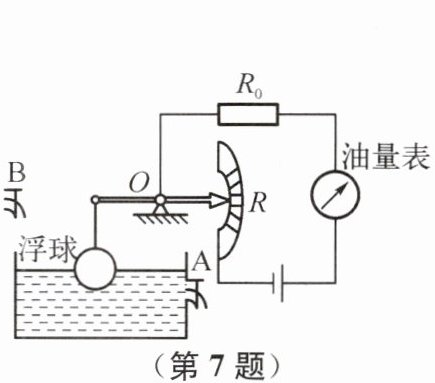

7. 如图所示是一种自动测定油箱内油面高度的装置。该油量表是用电流(填“电流”或“电压”)表改装的。其工作原理是打开阀门B,向油箱加油时,浮标上升,滑片向下(填“上”或“下”)移动,使得R接入电路中的电阻值变小(填“变大”“变小”或“不变”,下同),此时电路中油量表读数变大。

答案： 电流 下 变小 变大 提示:定值电阻$R_{0}$与滑动变阻器R串联，油量表串联在电路中，应是由电流表改装的;向油箱加油时，浮标上升，滑片向下移动，滑动变阻器接入电路中的电阻变小，电路中的电流变大，电流表的示数变大。

8. 一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板,无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻接触点,电路中接有一个小灯泡。测风力时,闭合开关S,通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器,风力越大,接入电路中的电阻越小,小灯泡越亮,小灯泡的亮度可以粗略地反映风力的大小。若要提高该装置反映风力大小的精度,可采取的方法是串联一只电流表。

答案： 滑动变阻器 小 亮 小灯泡的亮度 串联一只电流表 提示:金属杆OC随受风板移动时，弧形电阻AB接入电路的阻值发生变化，金属杆OC与弧形电阻AB的组合相当于滑动变阻器;风力越大，弧形电阻AB接入电路的长度越小，接入电路的阻值越小，电流越大，小灯泡越亮，故小灯泡的亮度可粗略反映风力的大小;在电路中串联一只电流表，风力变化时，电流表示数随之变化，可根据电流表示数大小知道风力大小。

9. (2024·连云港灌云期末)如图甲为亮度可调的台灯,图乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将b和c(填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用镍铬合金丝(填“铜丝”或“镍铬合金丝”)。如图丙所示器材是实验室用的电阻箱,图丙中所表示的电阻值是3627Ω。

答案： b和c 镍铬合金丝 3627 提示:顺时针旋转旋纽时，灯泡变亮，接入电路中的电阻变小，应连接b、c接线柱与灯泡串联;长度和粗细都相同时，镍铬合金丝的电阻比铜丝的大，在移动滑片改变相同的长度时，镍铬合金丝起到明显改变电阻的作用;电阻箱接入电路的阻值为$3×1000Ω+6×100Ω+2×10Ω+7×1Ω=3627Ω$。

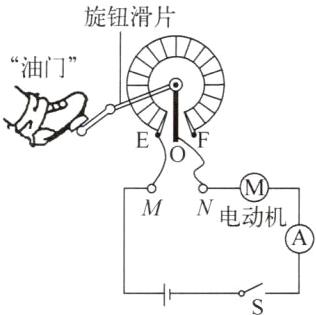

10. 为减少碳排放,我国大力推行电动汽车。电动汽车中电动机的转速由电流大小控制,工作原理如图。利用旋钮变阻器实现对转速的控制,图中O、E、F为变阻器的三个接线柱。


(1)变阻器上旋钮滑片的材料应选用______(填“导体”或“绝缘体”)。
(2)驾驶员踩下“油门”,电路中变阻器阻值减小,电流变大而加快电动机的转速,用笔画线代表导线将旋钮变阻器接入电路M、N处。

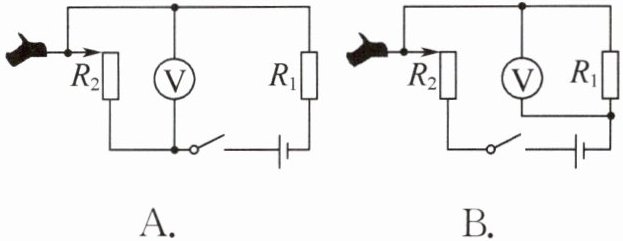

(3)车速仪可由电路中的电压表或电流表改装。要求：驾驶员踩下“油门”,车速仪示数变大。则下列电路图符合要求的有______。(可多选)

答案：
10.
(1)导体
(2)如图所示
(3)BC

提示:
(1)变阻器上旋钮滑片的材料是导体。
(2)踩下“油门”时，变阻器阻值减小，应把O、E接入电路。
(3)图A中踏板向下移时，$R_{变}$减小，V表示数变小;图B中踏板向下移动，$R_{变}$减小，V表示数变大;图C中踏板向下移动，$R_{变}$减小，A表示数变大;图D中踏板向下移动，$R_{变}$变大，A表示数变小。
